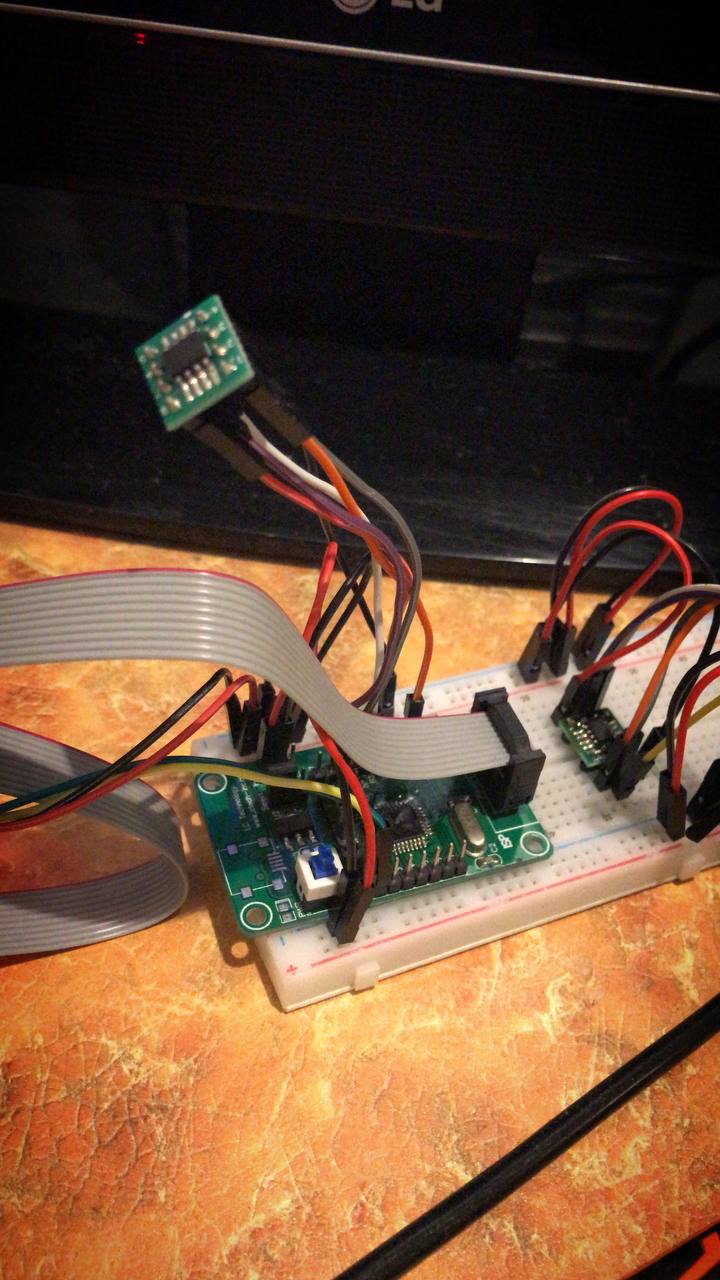

Люди, подскажите, чем погасить индуктивность на макетке? В ней металлические штыри-зажимы и два соседних получились - sck spi и mosi по 5в. Из за этого мусор всякий а не нормальная передача )) Разнести никак, spi чип на гребенке 2,45 втыкается в макетку. Навесной монтаж от проблемы избавляет, но навесу ничего не замонтировать потом.
Комментарии: 12
Kaktys
Снизь частоту spi
Denis
Не всё так просто. Быстродействие останется и помехи тоже
Kaktys
В смысле? Снизь ниже 100кгц... Иначе страдай И у макеток контакты часто ужасные
Dmitry
Не могу ) скорость важна
Denis
Можно использовать, если позволяет периферия такой хак. Переключить входы выходы в режим open drain + pull up. И понизить сильно скорость Если скорость важна, тогда только грамотная разводка
Kaktys
Страдай На макетке макс проверяют заработает ли оно вообще... А потом прототип - на плате, благо китайцы делают платы за копейки
Dmitry
Красота ага
Nikolay
Ну вообще-то я бы первым делом осциллом форму сигнала посмотрел чем гадать по фотографии. Провода конечно длинные, но на 100кГц вполне должно работать. И да, принципиальная схема тоже приветствуется.
Dmitry
Снижал до 1/64, было получше но буквально на бит )) не помогло в итоге, вместо 49,50,51 передавалось 50,51,54 +/- вылечил только убрав чип с макетки.
Gerolgio
зашунтировать линии передачи резистором 1 кОм
