Хм, подключил через полевик IRF540Z 100в 24вт нагрузку с постоянным током (мощные светодиоды), S к земле, G к пину esp (3.3в), D к нагрузке Но ток проходит независимо от напряжения на гейте Не уж то брак...
Хм, подключил через полевик IRF540Z 100в 24вт нагрузку с постоянным током (мощные светодиоды), S к земле, G к пину esp (3.3в), D к нагрузке Но ток проходит независимо от напряжения на гейте Не уж то брак...
Комментарии: 28
Anonim
Условия подключения наводят на мысль что полевик давно отправился в мир иной.
Aleks
По даташиту он же должен выдерживать Напряжение правда впритык А что не так?
Anonim
Нет
Kaktys
Тем более что от 3.3 этот mosfet вообще не обязан включаться
Aleks
Написано 2 граница срабатывания
Vasil
Найди свои 2В, да даже 3.3 хотя бы.
Vasil

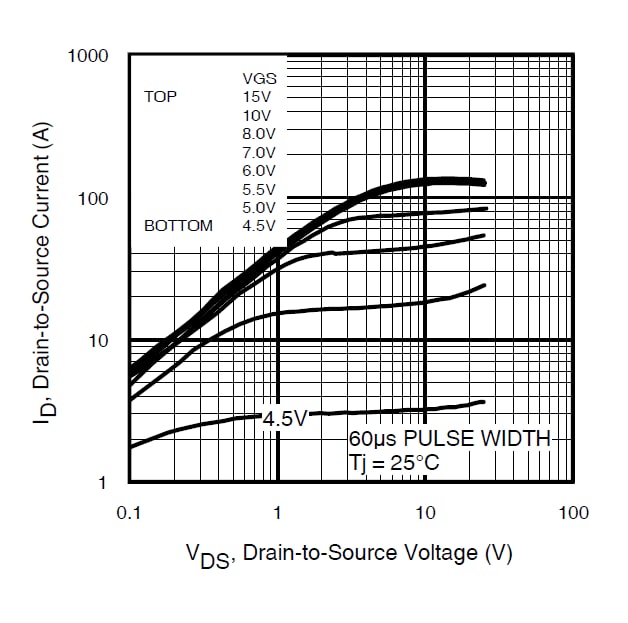

У тебя на 3.3В ток по графику (ограничиваемый сопротивлением канала) будет мизерный, поэтому полевик и перегрел переход, видимо, необратимо.
Kaktys
Да, он начинает приоткрываться, чуть чуть
Anonim
При токе стока 250 микроампер и не 2, а min 2 - max 4
Aleks
Так и знал что когда-то придётся научиться читать эти графики
Vasil

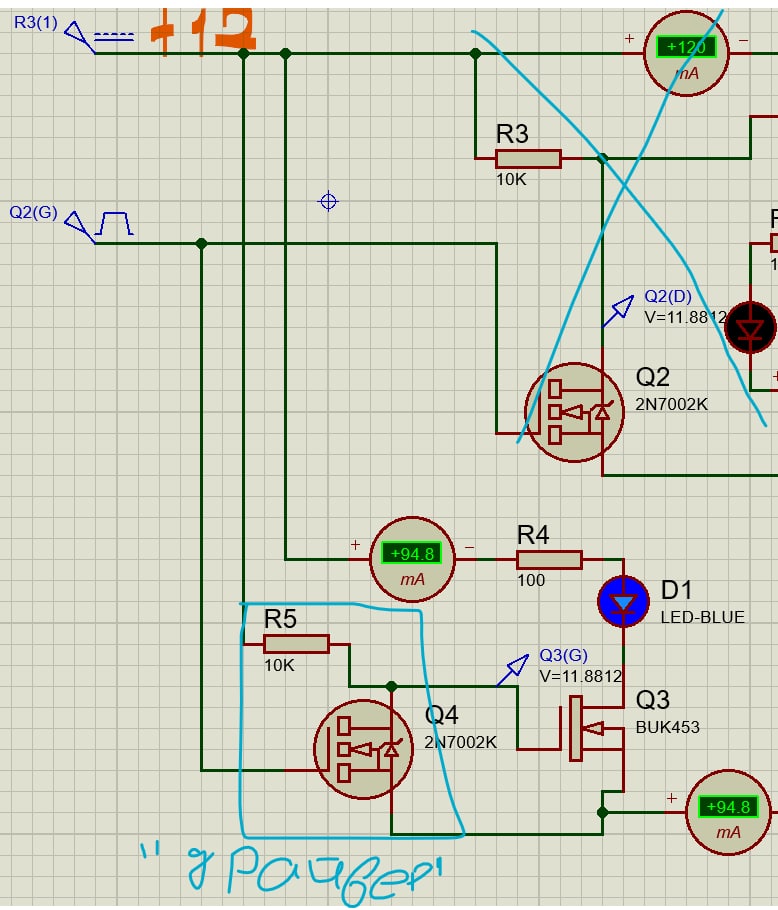

Придётся как-то так от 3.3 делать. Через полевик, чтобы затвор тянул.
Aleks
Ага, типа транзистор перед транзистором образуют усилительный каскад Я правильно помню что раз у меня N-канальный то он нормально замкнутый?
Kaktys
Или купи тот который от 3.3в работать будет И нет, они все нормально закрыты
Vasil
УК полевиков коэффициент усиления околобесконечный (изолированный затвор как бы). С индуцированным каналом сначала закрыт при 0 на затворе.
Artur
"Разработка электроники" по каталогу магазина не удалась. Придется учить теорию.
Aleks
Я учился. У меня 5 по схемотехнике:) Но лабораторных у нас мало было А вот по физике электричества 3 была Но уже уже давно было А можно натолкнуть на понимание почему этот сгорел чуть детальнее? По тепловыделению я не нарушал спеку Ток был не оч большой, 240мА как я понимаю (не мерял) В Maximum Safe Operating Area я укладываюсь Правда там чуть больше 100в, 100.5, думал не критично
Vladimir
Он не открылся, а был в линейном режиме, сопротивление канала было 10-200 Ом.
Artur
IRL640 можно поставить, ему 3.3 вольта хватит для открытия
Vasil
А, ну ты ещё превысил напряжение пробоя. Ну тогда всё, нечему удивляться. Надо на 150-200В хотя бы.
Aleks
Да. Вот это понимаю Вообще я детально изучал мосфеты но уже забыл тонкости Поэтому не понимаю как может через гейт идти ток
Vasil
Proteus/Multisim в руки и вперёд лепить схемы!
Artur
Но напрямую от контроллера открываться будет долго и с большими потерями. Это годится только для редкого включения/выключения. Если применять ШИМ, надо ставить драйвер.
Aleks
А это ты по графику на спеке смотришь или опыт?
Artur
Это я по заряду затвора смотрю в даташите. И опыт
Vasil
Ну опыт выливается в понимание цифр. Есть затворная ёмкость, её надо быстро заливать-отливать, в зависимости от требуемой частоты переключения. Быстро значит большие токи, микроконтроллеры в них обычно не могут. Плюс ещё напряжение большое нужно. По софту не подскажу, запросто может education на халяву несколько лет дать.
Aleks
О как раз на Multisim учился. А есть бесплатный?
Artur
Бесплатный есть Microcap. И он по отзывам точнее мультисима, хоть и не такой наглядный
