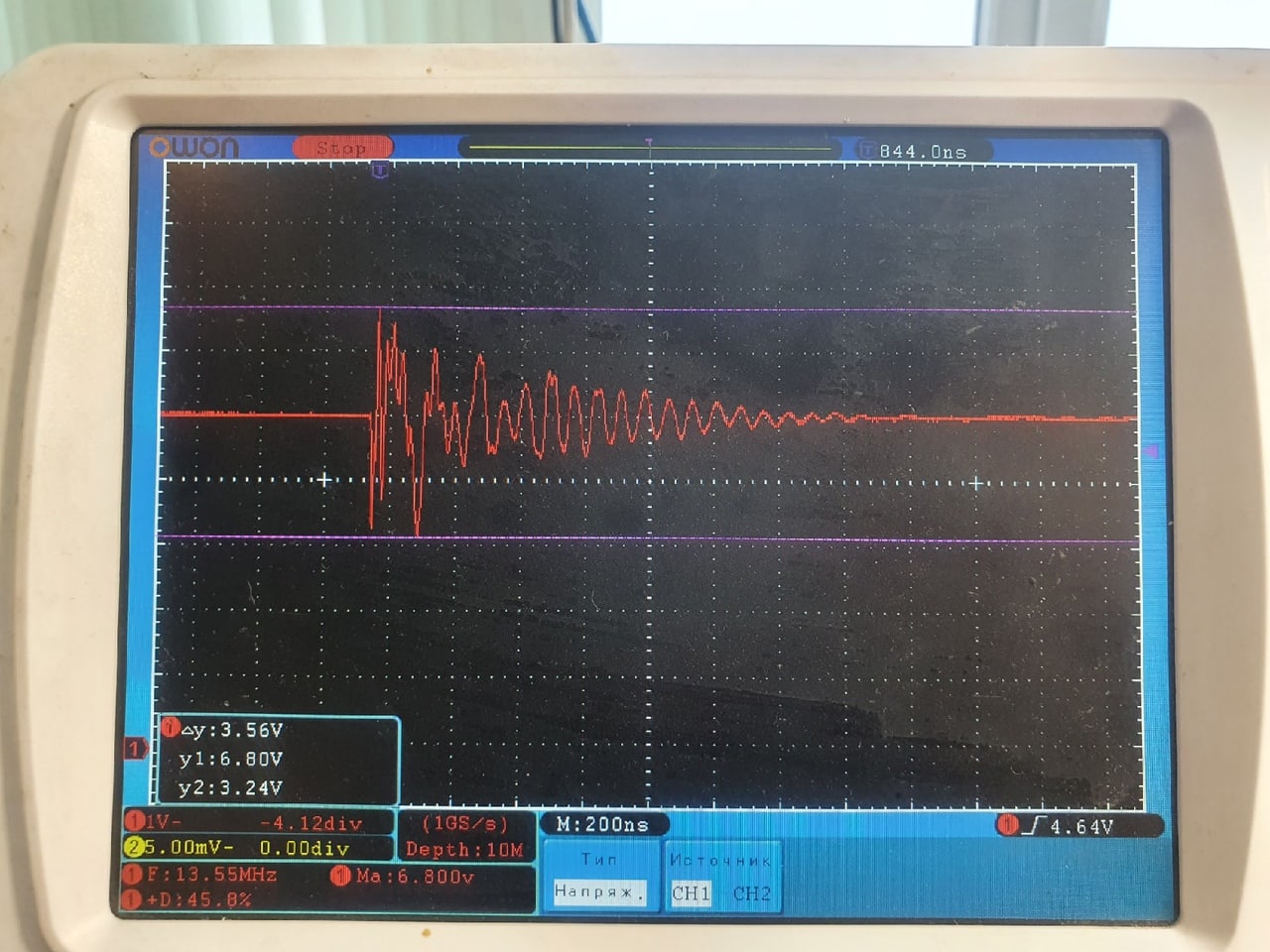

Добрый день. Сломал всю голову как сделать. Есть плата, она коммутирует индуктивную нагрузку (однофазный двигатель, асинхронник, катушку соленоидного клапана). В момент включения иногда подвисает контроллер, (мега 328). Пощупал осцилографом вот такая кракозябра в момент включения. С фильтром не поможете, что применить на низковольтной части. БП стоит менвеловский NFM-05-5
Комментарии: 10
Kaktys
нагрузка на том же бп сидит ? защитный диод есть ?
Dmitry
нагрузка 220в питается от той же линии что и бп. Защитные диоды на реле Без нагрузки все тихо
Kaktys
снаббер поставь параллельно нагрузке
Dmitry
Снаббер да, но это не решит проблему глобально. В тех помещении может быть ещё куча нагрузок висеть на фазе, без снабберов. Тут мне коллега подсказал проблема в самой схемотехнике, разводке, буду исправлять.
Hardegor
ресет притягивать сильнее, кварц защищать, лишние дорожки убирать, плату переразводить
Dmitry
Да, спасибо про ресет хорошая мысль Глупый вопрос) Если мега 328 питаеться от 3,3 можно ли цифровые сигналы 5 вольтовые давать на входы I\O
Yanis
STM32 так умеет, там есть ноги которые поддерживают до 5В, мега тоже могла бы, но наверно всё таки там такого нет.
Sergy
избыток напряжения будет "сливаться" в источник питания через защитные диоды. как минимум - поставить последовательно резистор, что бы на нём гасилась разница напряжений.
Artem
+1 https://www.avrfreaks.net/sites/default/files/HiV.png
Gerolgio
Можно
