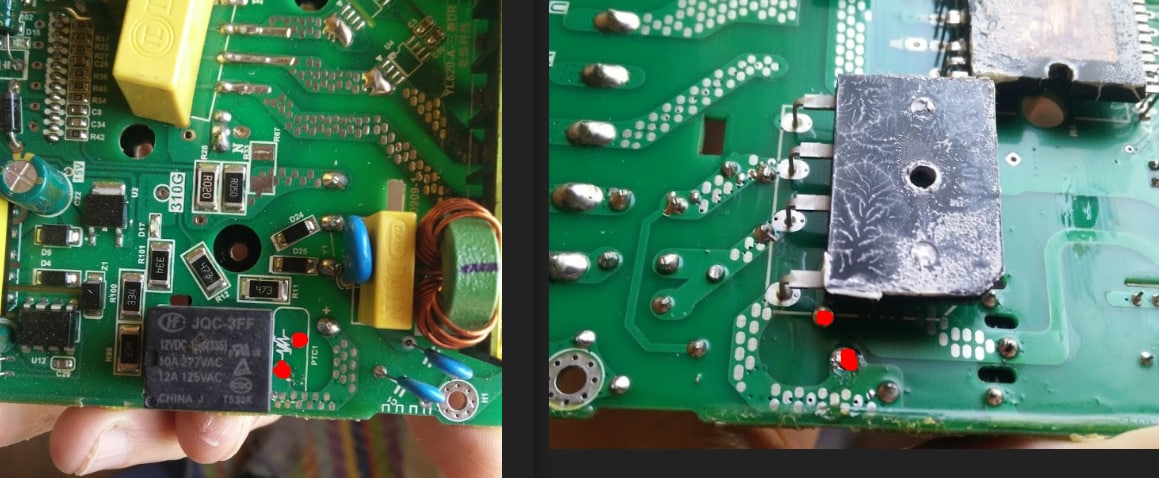

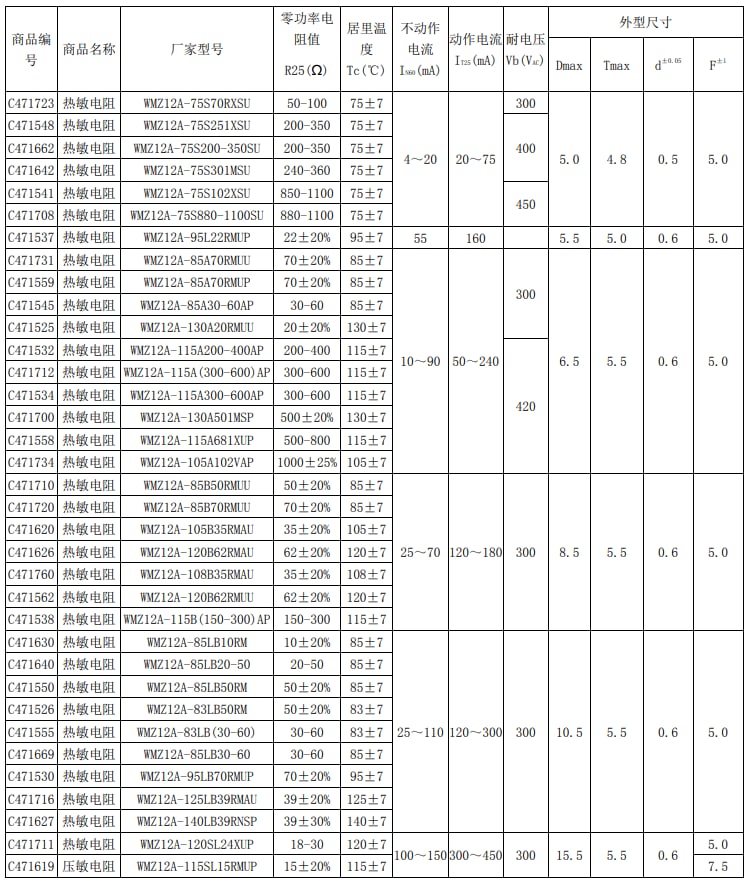

Подскажите чайнику, у меня на плате развалился термистор защиты от перегрева, посмотрел даташит и ничего не понял. Я так понимаю мне нужно узнать сопротивление при 25 градусах который R25, но там разброс по моделям, как понять какой номинал нужен и каким резистором его можно заменить временно?
Комментарии: 19
Sanchez
Сварочник? Может в сети схема есть с номиналами? Интересно развели кстати. Под углом, дорожки плавные
Andrew

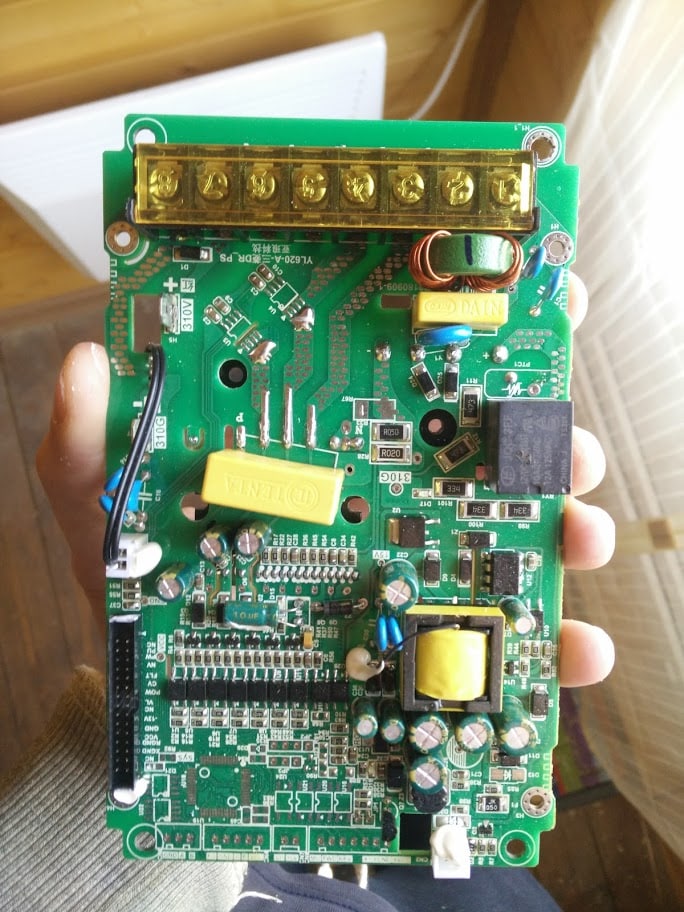

не, частотник для двигателя, поискал схему не нашел, если только у китайцев спрашивать
Nikolay
если последовательно с сетевыми банками и параллельно с реле - то это не защита от перегрева, это защита от превышения тока в момент включения частотника в сеть.
Andrew
и что можно сделать?
Sanchez
Поделить максимальное напряжение питания на предельный ток диодов моста.
Andrew
а как их узнать?
Sanchez
Диоды же не вынесло? Сколько питания бывает тоже думаю можно узнать
Andrew

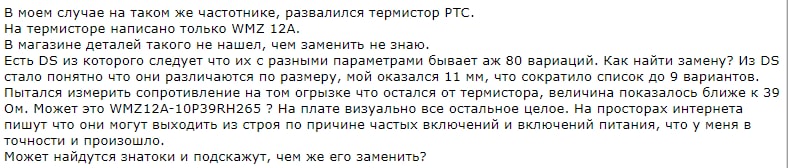

я просто в электронике не разбираюсь нашел кстати с похожей проблемой http://kazus.ru/forums/showthread.php?t=116821&page=2# Советуют: "Можно заменить любым пусковым термистором примерно такого же типоразмера Ом на 30-50. Можно заменить даже простым резистором такого же сопротивления"
Vladimir
А какая мощность двигателя?
Andrew
2.2квт 400гц
Vladimir
Резистором обычным не надо А напряжение?
Andrew
220
Vladimir

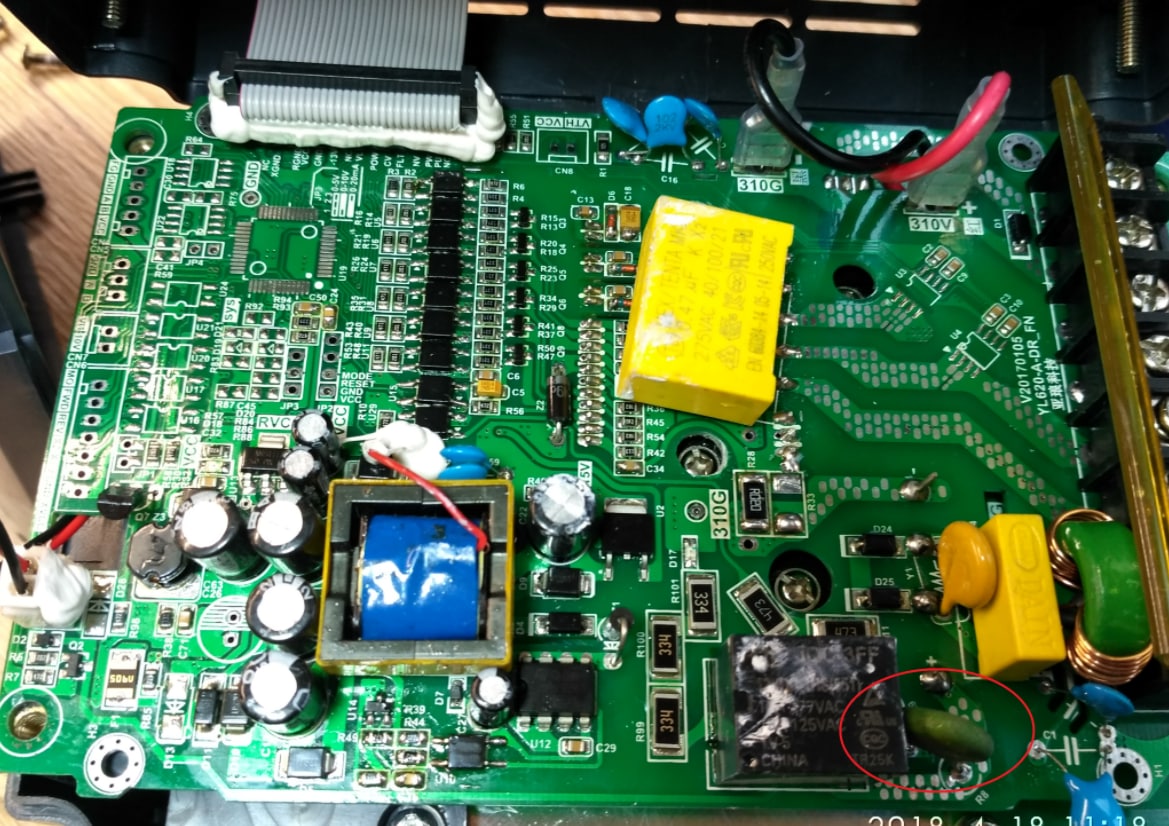

А там реле есть, которое этот термистор коротит?
Andrew
не могу сказать рядом есть вроде похоже
Vladimir
С обратной стороны можете в этом месте плату сфотать?
Andrew
завтра поподробнее сфотографирую
Drgon
Если что, то я тоже могу подсказать)
Andrew
Спасибо, тогда тоже тегну, как сделаю фото
Andrej
он уменьшает искрооброзование , резистором нет
