Подскажите, что может быть не так в схеме?
Собрал на макетке, на выходе висит 0.7В независимо от того, что на входах:
- на "V+" 6В, на "V-" подаю либо 8В, либо 3.5В.
На питании 12В, R5 заменен на 10к, а U4 на обычный зенер.
И второй вопрос, покажите куда у вас идут оба ответвления от выхода lm211.
Может все ищут проблему в этой схеме, а у вас проблема на другом конце проводника
1) Какая точность резисторов у вас в схеме, они выводные?
2) Если вы поменяете резисторы на входе на другие, с сопротивлением в пределах их погрешности - это выходное напряжение изменится?
Комментарии: 13
Firelander
Подтяжка на выходе есть?
Lux
R11? На схеме есть, в макетке тоже есть.
Sat
R11 в схеме
Lux
На R11 как раз и падают 11.3В.
Gin
на V- подаете -8В или -3.5В или все же плюс 8В или 3.5В?
Lux
Не уверен, что я где-то писал про - (минус). Нет, на V- относительно земли положительное напряжение. Как и на V+.
Sat

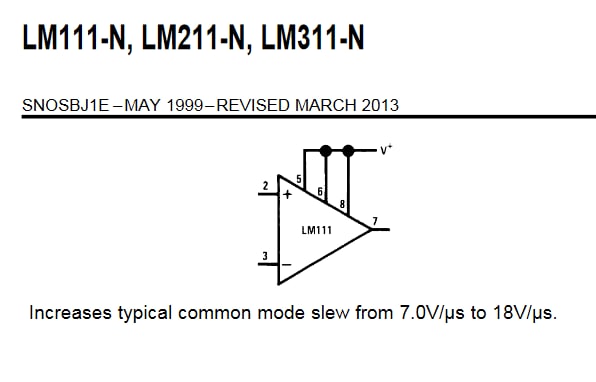

выводы 5 6 8 должны быть подключенны к питанию
Linxuil

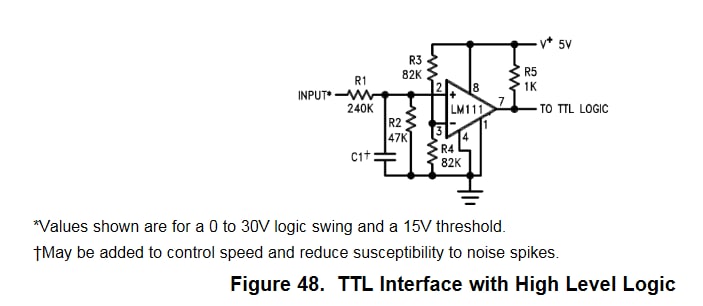

По даташиту какого производителя lm211 вы работаете, где информацию смотрите?
Linxuil
И второй вопрос, покажите куда у вас идут оба ответвления от выхода lm211. Может все ищут проблему в этой схеме, а у вас проблема на другом конце проводника
Lux
Выше отвечал: на выходе сейчас ничего нет.
Linxuil
А эта схема своей целью что имеет? Вы ее не просто как компаратор используете?
Lux
Конкретно эта часть — как компратор. Сравниваю с опорным напряжением возможные 5/12 на входе. Это контроллер/бп для есп.
Linxuil
1) Какая точность резисторов у вас в схеме, они выводные? 2) Если вы поменяете резисторы на входе на другие, с сопротивлением в пределах их погрешности - это выходное напряжение изменится?
