Комментарии: 17

1. Kaktys

   • 13.07 2021 09:50:53

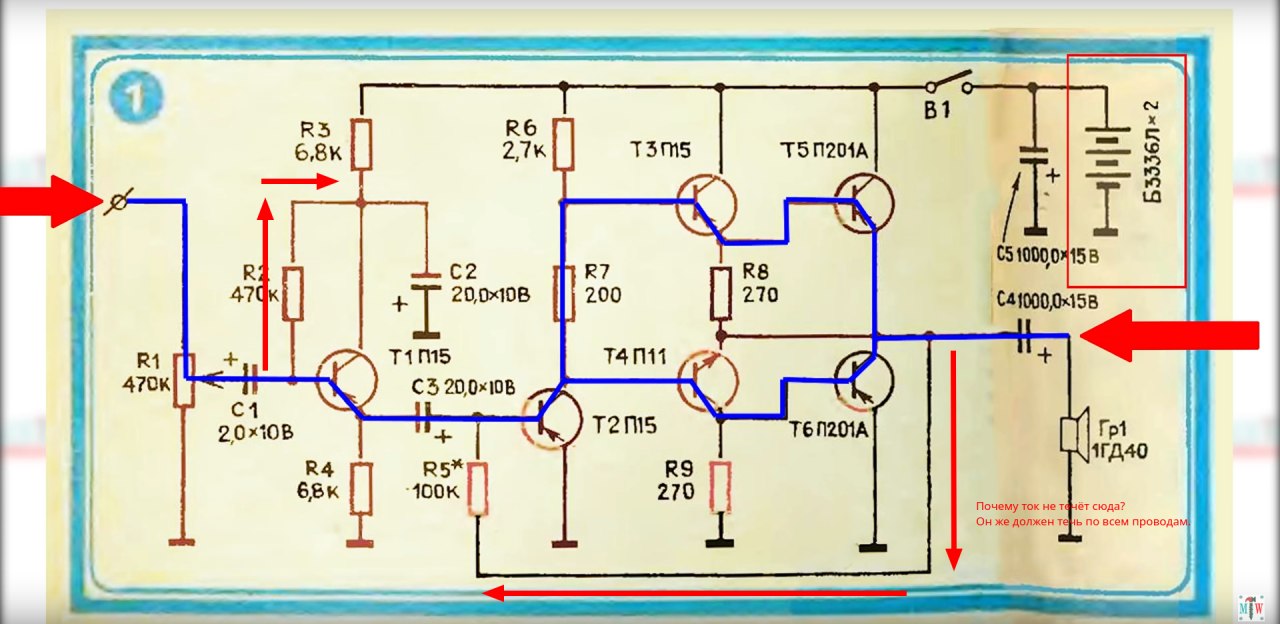

   Начни с закона Ома, правила Кирхгофа, потом понимания как работают полупроводники и тд Синие линии - не ток, а условное распространение сигнала, красное - условное распространение сигнала обратной связи

   • Rop

     • 13.07 2021 09:55:23

     Закон Ома и проводники мне понятны. Трудности в чтении схем. Ток "течёт" во многие места на схеме, а не в определённые.

     • Kaktys

       • 13.07 2021 09:57:51

       да, это не электрика, потому правила Кирхгофа, и к тому же ток не постоянный и полупроводники - нелинейные элементы читай как работает транзистор, схемы усилителей простейщих и тд, тут ответить парой фраз нельзя

     • Sanchez

       • 13.07 2021 09:58:05

       Комплексный закон ома. Переменный ток отдельно

2. Kaktys

   • 13.07 2021 09:59:44

   но схема красивая, 60х годов ?

   • Rop

     • 13.07 2021 10:00:48

     Спасибо всем за советы. Повторю этот материал, а дальше взгляну ещё раз. Отсюда -> https://www.youtube.com/watch?v=y2iyuryrmwA (Таймкод: 17:00)

     • Kaktys

       • 13.07 2021 10:02:37

       Ужас какой фарш .... люди, кони и апельсины бочками ...

3. Firelander

   • 13.07 2021 10:42:51

   в сложных схемах обычно практически нереально интуитивно понять "куда течет ток". Нужно разбивать схему на блоки, у каждого из блоков искать входы и выходы. По теории работы тех же усилительных каскадов есть отдельные видео обратную связь так вообще надо годами изучать)

4. Evgeniy

   • 13.07 2021 11:12:39

   Господа, а ни кого не напряг источник питания, кондер рядом и транзисторы? =)

   • Kaktys

     • 13.07 2021 11:14:02

     нет, никого, а что ?

     • Evgeniy

       • 13.07 2021 11:15:21

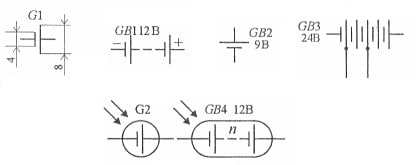

       Всегда думал более широкий полюс батареи является +, а тут более толстый оказался плюсом =) и сбил меня с толку

       • Kaktys

         • 13.07 2021 11:18:32

         а ты прав, батарейка там наоборот



       • Romanetz

         • 13.07 2021 12:01:42

         Может, с тех пор стандарт отображения поменяли? Всё-таки п15 это 50 лет назад было

         • Evgeniy

           • 13.07 2021 12:02:50

           Возможно, такие схемы очень давно не видел

           • Romanetz

             • 13.07 2021 12:04:02

             Я по книжке "язык радиосхем" электронику учил, там уже плюс был более широкий Жёлтая такая, МРБ ) Советская, годов 80-х

             • Linxuil

               • 14.07 2021 10:18:55

               Эта? http://www.radiolamps.ru/library/mrb/mrb-0859.html

5. Dissidens

   • 16.07 2021 04:29:42

   Да никуда он ни течёт... Создаётся разность потенциала с помощью электронных компонентов в разных точках.
