Вопрос простой, почти викторина. Собственно, дано : оптопара PC817, сеть 220 В через реле на катушку пускателя. Оптопара в роли датчика. Хочу подключить ее светодиод к линии 220 на выходе пускателя, чтобы знать когда реле закоммутирует пускатель и иметь обратную связь. Хочу поставить однополупериодный выпрямитель с электролитиком и резистором для разрядки, а дальше подходящий резистор для ограничения тока светодиода оптопары. Собственно, суть в чем - на кондере будет +310 Вольт. Насколько нормально питать светодиод от такого напряжения через резистор? Понимаю что должно работать. Но хочу убедиться, вдруг есть нюансы.
Комментарии: 20
Nikolay
Светодиод питается не напряжением а током. Следовательно питать от 310 через резистор нормально (при условии правильно подобранного тока).
Aleksandr
То что и ожидал услышать. Спасибо.
Vasil
Пробьёт диод 220, там 6В максимум держит в закрытом.
Romanetz
Переместив конденсатор к светодиоду, можно снизить его рабочее напряжение с 250 до 25 в
Aleksandr
Я имею в виду 220 - выпрямитель - резистор - диод оптопары
Romanetz
Ну так стабилитрон на 9в впараллель
Nikolay
нафига? Там постоянка.
Andrey
А что стабилитроны ставят на переменку ?
Aleksandr

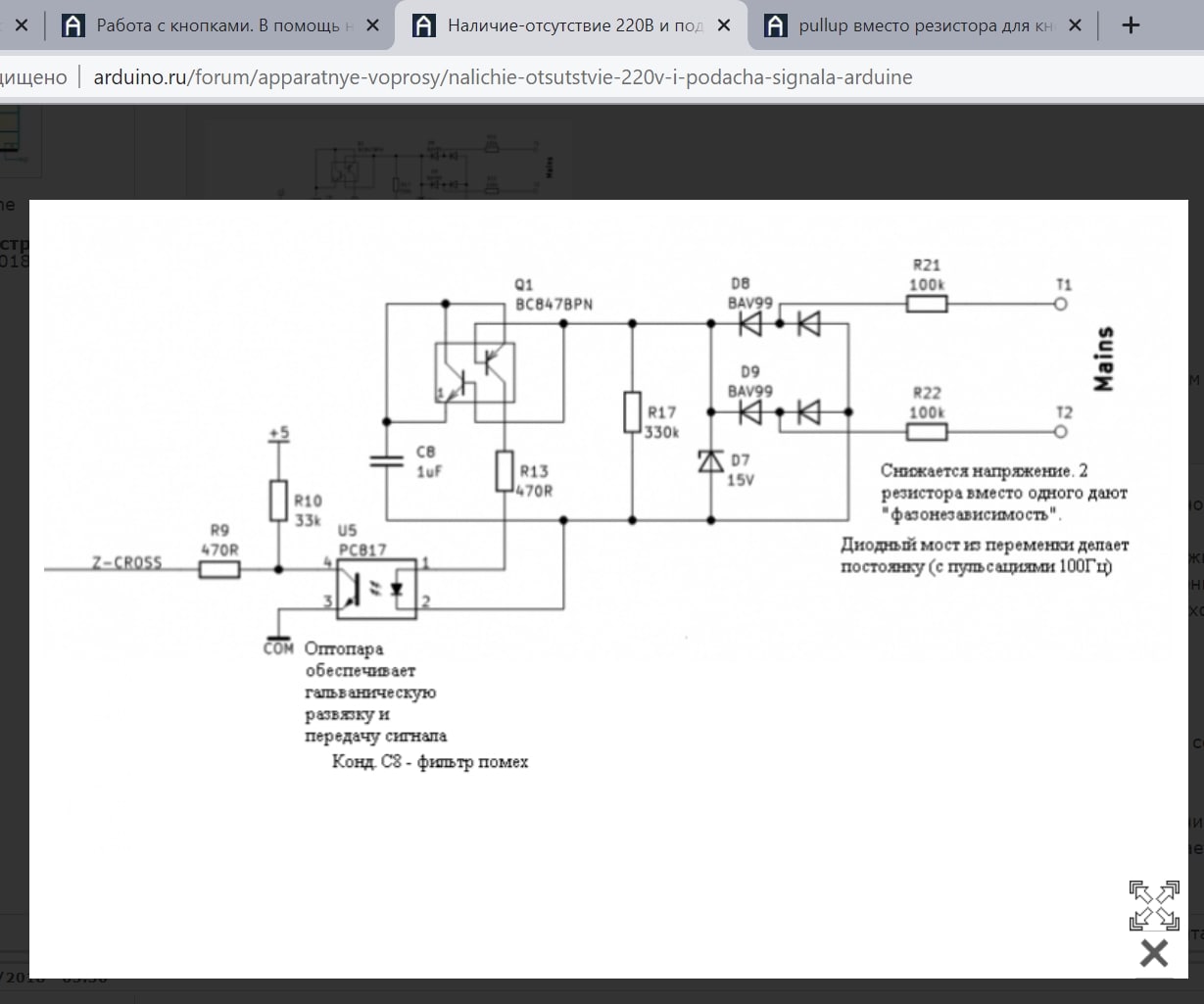

В интернете какие-то странные решения подключения оптопары к 220.
Kaktys
Это детектор нуля, для этого и "странности"
Aleksandr
Ааа.. Странность рекомендовать его на форуме в теме про подключение оптопары к сети) А вообще, не понял что он делает. Зачем нужны детекторы нуля?
Kaktys
Например для диммера
Andrey
Стабилитрон там для защиты тупо
Nikolay
Оптопары? Убей бобра спаси дерево?
Aleksandr
Ну можно же индикатором фазы?
Kaktys
Отвёрткой что ли? Нет, для диммера, что б ловить начало полупериодов
Nikolay
Вот и я не пойму зачем там стабилитрон.
Vasil
Тогда норм. Но будет греться (~0.6Вт на резисторе на 2мА)
Aleksandr
Можно для надежности и 5 мА подать. Все-равно ради электрической безопасности стоит паять хотя бы 2-ваттку.
Vasil
Да много. С обратной стороны если сигнальное, то сильно тянуть не надо.
