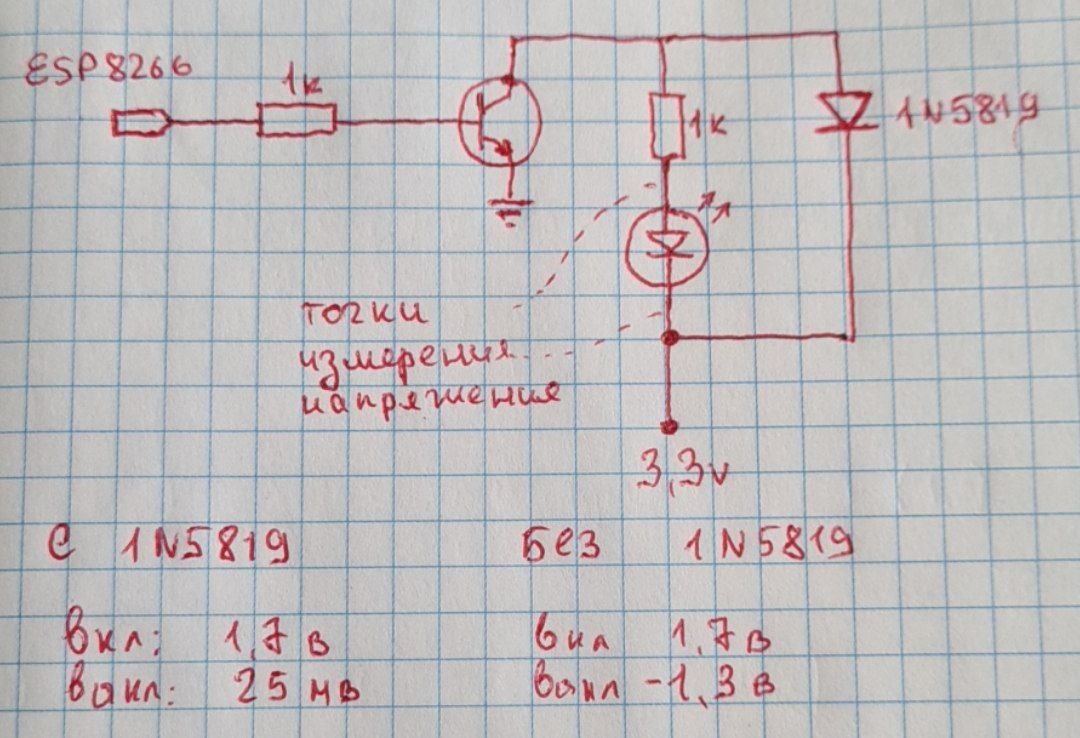

Ребят, вероятно очень глупый вопрос. Почему без диода, когда светодиод выключен (транзистор закрыт) на нем появляется какое-то обратное напряжение? Избавится можно поставив диод и то не окончательно. Как добиться того чтобы на светодиод, когда транзистор закрыт, никакого напряжения не было? Извините за глупый вопрос, я не технарь.
Комментарии: 16
Andy
а точно отрицательное напряжение без 1N5819 ?
Leonid

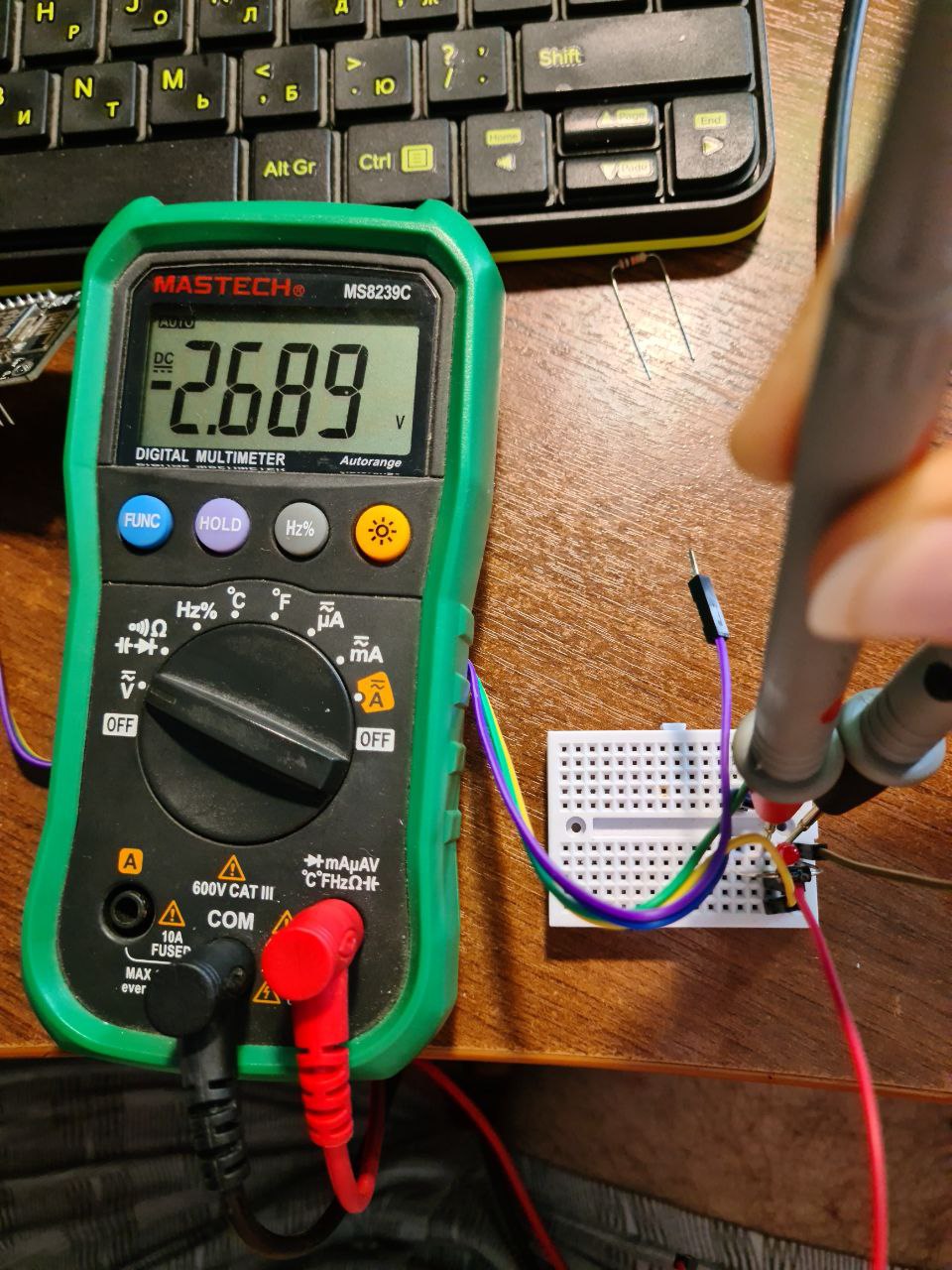

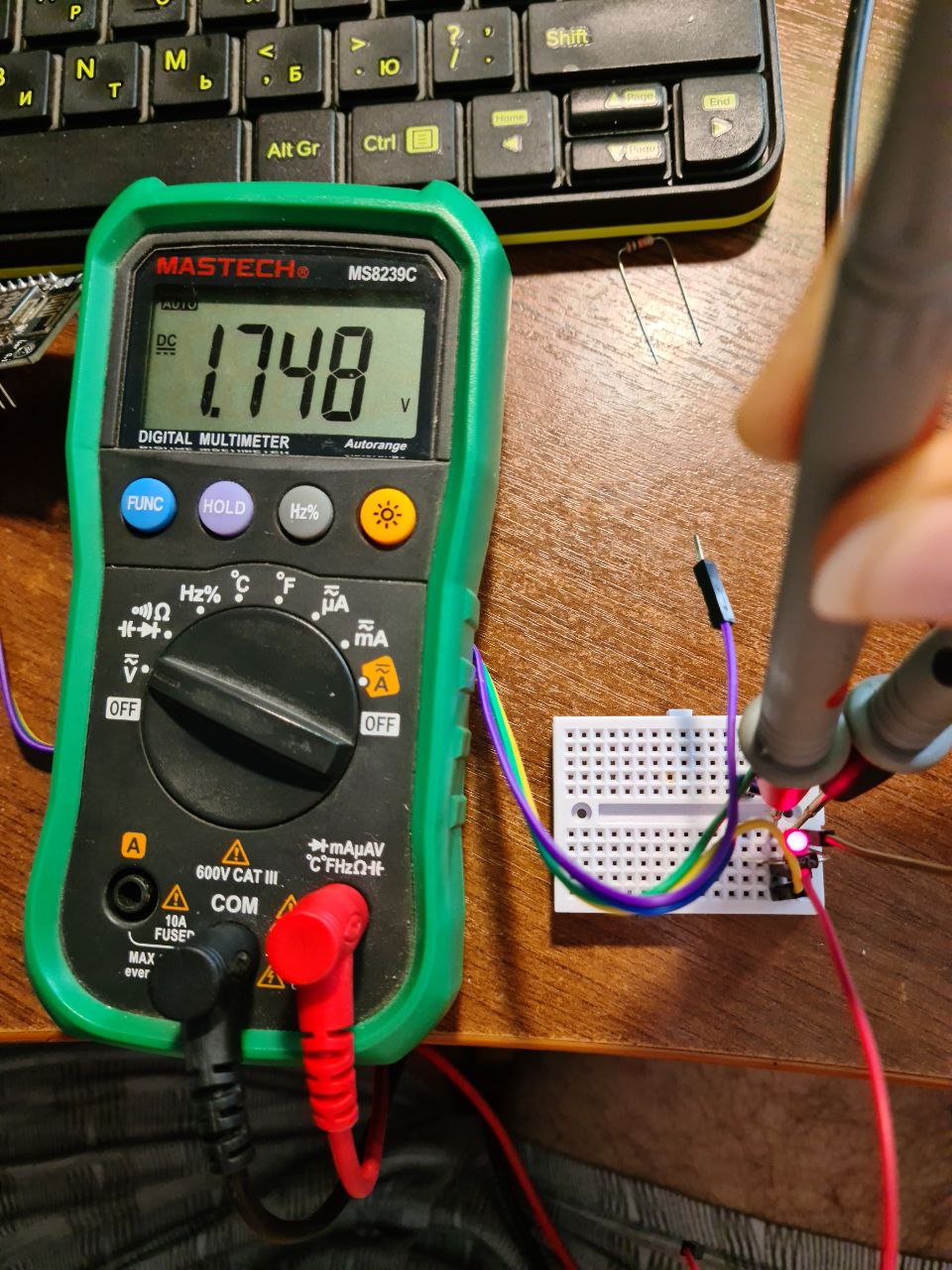

Ну да, я щупами как стоял на ногах светодиода так и стою, никуда не тычу. Когда светодиод не горит мультиметр показывает значение со знаком минус.
Andy
Если колпачек не помогает, то наводки остаются. Питаемся от БП?
Leonid
Питаюсь от ЮСБ порта, с него на NodeMCU, а потом уже на приведенную схему.
Andy
ок, а полярность диодов правильно нарисована? Катод на + питания?
Leonid
А как ж ей там не быть? Проводком подключено до контакта с землей на NodeMCU. Да, извиняюсь, не прапвильно нарисовал.
Evgeniy
А мало ли... Вообще схема сломала мозг
Andy
т.е. оба в прямом включении? у обоих аноды на + питания? и схема сооветсвует реальному подключению?
Leonid
Есть у кого под рукой такие же детальки? Соберите у себя если не трудно поглядите как у вас. Может у меня тут аномальная зона или я полность криворукий рукожоп и что-то не так делаю.
Andy
Скорее всего наводки выпрямляются. Проверить просто - подключить конденсатор на сколько есть микрофарад паралельно светодиоду. Если напряжение стало еще больше то точно наводки и попробывать питать от батарейки. P.S. паралельный диод к светодиоду вам зачем?
Leonid
Убирать этот дурацкий минус.
Kaktys
А зачем?
Evgeniy
При закрытии на базе точно земля есть?
Alexey
Там было б без минуса.
Kaktys
Прям именно негативные 1.3в получаются?
