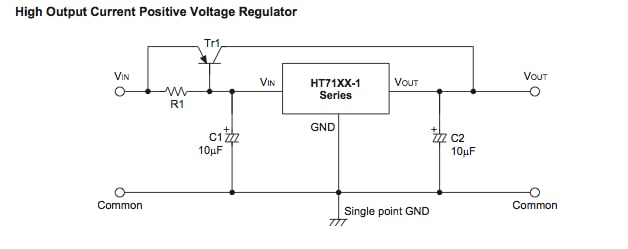

Добрый день! Необходимо запитать коротковолновую SDR-ку, которая хочет 5V 2A, но линейным источником, чтобы не слушать симфонию блока питания вместо радиоэфира. Потому был взят трансформатор на 6V с номинальным током 2.2А, мост из диодов Шоттки и LDO. Но с LDO возникла проблема - большинство из них на высокие токи совсем не LDO, и имеют падение порядка 1.5-2 вольт, из-за чего я опасаюсь, что итоговое падение напряжения станет слишком большим для 5-вольтового выхода. Поднимать номинальное выходное напряжение трансформатора, как мне кажется, нежелательно, т.к. следующее - это 9 вольт, и греться оно будет, как утюг. Довольно быстро нагуглились схемки как "усилить" LDO внешним транзистором, одна из них на картинке. Вопрос такой: 1. Насколько вообще хорошая идея? 2. На какие характеристики транзистора обратить внимание, ведь тут вообще не указана конкретная модель. Понятно, что коллекторный ток, понятно, что рассеиваемая мощность, что-то еще?
Комментарии: 8
Dim
вот авторский вариант http://forum.volsat.com.ua/showthread.php?t=111 ты его готовишь к выставке ВДНХ? или хочешь его ГОСТировать?
Maxim
wut? Нет
Dim
ну тогда не мудри - не хватает напруги - поднимай обмотку ато у тебя таки требования к твоему БК как к входному тракту Hi-Fi усилителя
Kaktys
Lt1084 возьми
Vasil
Чем тебя импульсник + синфазный дроссель какой-нибудь, а там уж какой-нибудь LD1085V50, если совсем никак? На трансе это сурово
Dim
шумит у него импульсник
Vasil
Ну их тысячи видов есть, на вкус и цвет. Коробочка из фольги на крайний случай.
Maxim
Ну я пока еще ничего не делал, только прицеливаюсь :D Смущает в основном то, что в документации к обоим компонентам (KiwiSDR и преамп LZ1AQ) прямым текстом рекомендуют линейные источники. И если к KiwiSDR еще сомнительно, оно там само может нашуметь так, что любой импульсник позавидует, то к преампу наверное лучше сделать. Тем более, что к преампу страдания выше не относятся, там 100 мА
