Товарищи, подскажите, есть шим выход контроллера ti4c, цифровой транзистор dtc043zebtl и электромагнитная пищалка hcs0901 Как рассчитать резистор для динамика, нужен ли он там вообще, какое напряжение подавать на него? Поясню, rated voltage у него указан 1.5в, но, в одной из схем он подключён к 3.3 без транзистора, а мне предлагают подключить его к 5 вольтам Правильная от вообще схема? Потому что схем для включения динамиков к мк как грязи
Комментарии: 12
Gerolgio
Резистор в цепи коллектора не нужен К 5В можно подключить, от 3,3 тоже будет работать. Чем выше напряжение тем больше будет мощность на динамике
Nikolay
Но у динамика rated voltage 1.5 И ток 80 миллиампер Если напрямую пустить, через 5 омный динамик там почти 625 миллиампер повалит Точнее нет, 5 ом 5 вольт, там ампер будет, я как-то не так посчитал
Gerolgio
Ты же не будете пропускать через динамик постоянный ток, для переменного тока там совсем другая формула расчета
Nikolay
Я так понимаю, это описывается, как раз, скважностью шима
Artur

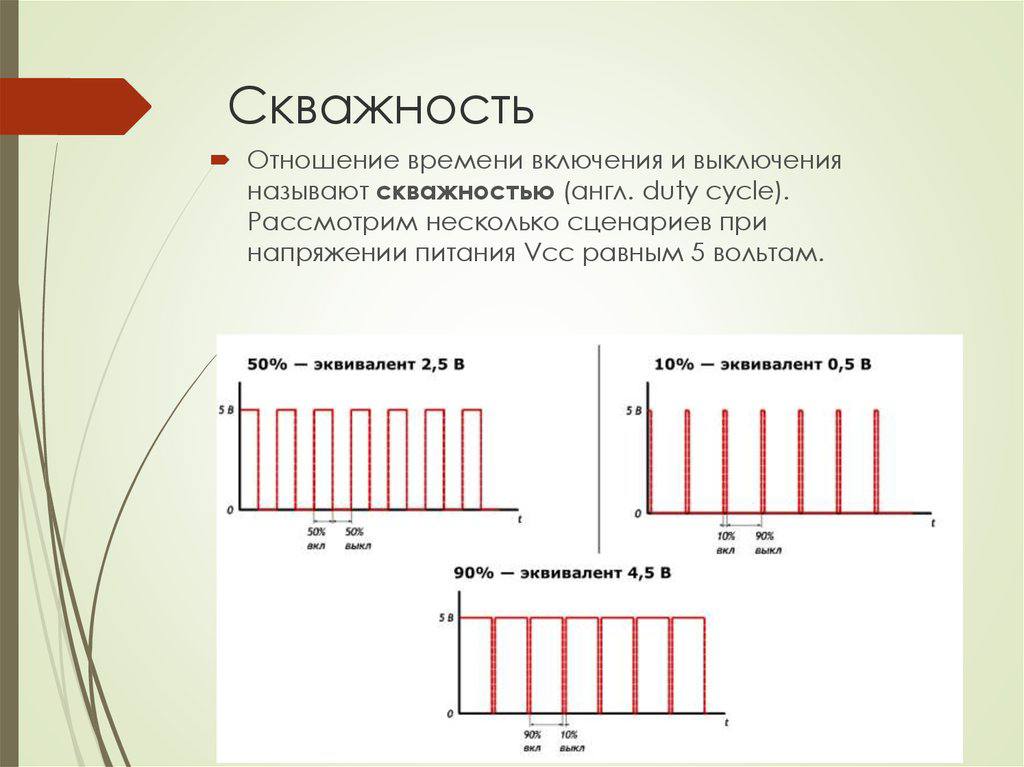

Нужно обеспечивать требуемые зазоры между дорожками в зависимости от напряжения (они легко гуглятся). А так она и 220 вольт электросети без проблем держит и больше держит. Duty cycle - это коэффициент заполнения по русски, а скважность - обратная величина. Авторам таких плакатиков руки надо отрывать
Nikolay
Я так понимаю, это уже посерьезнее будет В любом случае, как же выяснить вылетит динамик или нет
Artur

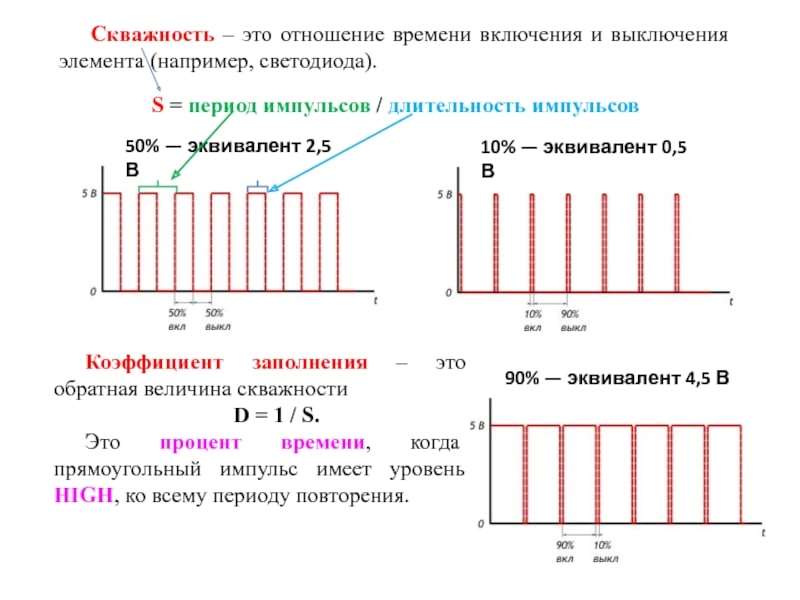

Ну это уже более менее, кроме первой строчки
Nikolay
И, например, на каком коэффициенте заполнения это будет
Artur
В идеале надо знать индуктивность динамика Но если добавочным сопротивлением ограничить ток так, что он никогда не превысит указанные 60 мА, то динамик никогда не вылетит
Nikolay
Тогда, если повесить туда, условные, 60 ом, как узнать, какой мощности нужен резистор, если ток переменный? Для постоянного тока там будет улетать почти 0.7 ватта А вот если с переменным, как хотя бы прикинуть, какая мощность резистора нужна?
Vasil
Если через транзистор, то не нужен, ты током базы можешь им управлять.
Nikolay
Это да, но, получается, что нет защиты от неправильно сконфигурированного шим и можно убить динамик
