Если мы добавим короткозамкнутое кольцо в индуктор, что изменится? индуктивность упадет. всё? что-то еще? насколько я понимаю ток в кольце имеет инерцию, и при прекращения тока в индукторе - он будет этому сопротивляться. так? как этот эффект можно описать используя L, C, R?
Комментарии: 13
Vladimir
Кз виток имеешь в виду?
Defragmented
да. с очень низким сопротивлением
Firelander

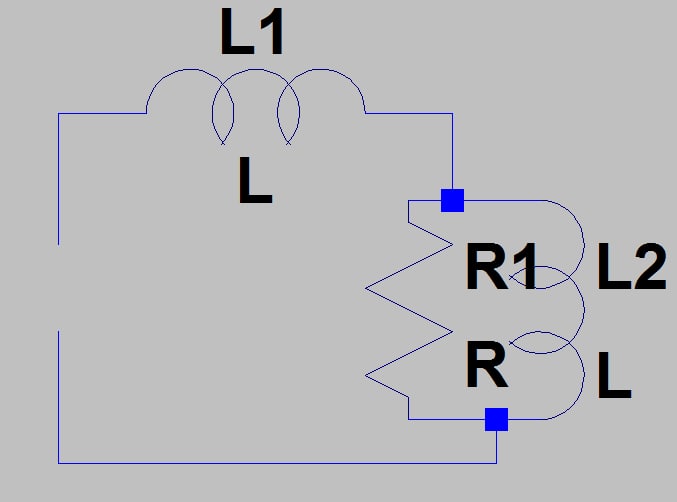

такая будет эквивалетная схема
Defragmented
имею ввиду ситуацию когда кз виток не связан с основной индуктивностью гальванически
Firelander
пофиг. В любом трансформаторе можно составить эквивалентную схему перенося элементы с одной обмотки на другую с пересчетом их номиналов
Defragmented
понял, пасиба
Anonim
не такая
Firelander
А комментарий почему?
Sat
рисуйте вторичную обмотку с закороченной нагрузкой на ней
Firelander
это же эквивалентная схема. Здесь резистор как раз играет роль нагрузки в виде заокороченного витка. Его сопротивление достаточно мало, но зависит от коэффициента соотношения обмоток
Anonim
На схеме две последовательные катушки индуктивности. Суммарная индуктивность увеличится. При внесении КЗ витка в трансформатор индуктивность уменьшается
Firelander
Она уменьшится потому что индуктивность намагничивания будет зашунтирована резистором. Противоречий нет. Индуктивности рассеяния обычно достаточно малы
Vladimir
Кроме падения индуктивности через кз виток будут херачить большие токи и потери в дросселе дико возрастут
