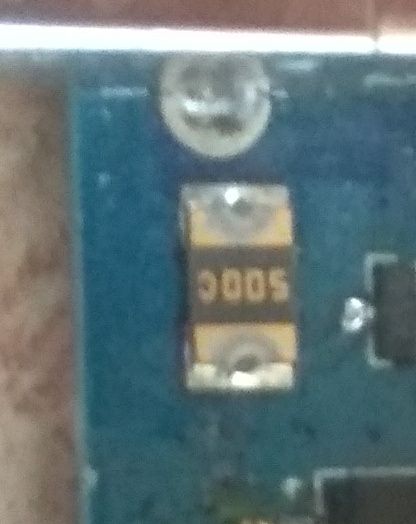

Здравствуйте, подскажите пожалуйста, не могу найти даташит на arduino mega 2560, тестером проходился по ногам на концевики, что бы понять логику работы, отвлекся и закоротил видимо +5 и сигнал, стабилизатор ams вроде поменял(т.к. он и поджарился), но ардуинка не шевелится, сразу кинул щупы на рядом стоящий компонент, с маркировкой 500c , и он оказывается видимо тоже пробит, хочу узнать, что за он, не нашел в поиске, может он и не пробит... Вообще вроде нашёл eia-96... , но ТВК пока и не понял что за он толком
Комментарии: 7
Th0r
фото этого элемента покажи а на атмегу - даташит с свободном доступе достаточно вбить в поиск логику работы по нему ты не поймешь - это мк, логика в программе
Vitali
Так да, я на марлине раскоментил дефайны, на ноги, и хотел убедиться в сигналах на них, даташит на распиновку и контроллер да, впринципиальной схемы не видел :)
Konstantin
самовосстанавливающийся предохранитель на 0.5А типа mf-msmf серия, хотя возможно какая-нибудь китайская реплика
Vitali
Блин, догадывался что предохранитель, спасибо, значит что-то другое... Крутой конечно предохранитель :)) А может кто нибудь помочь? Не могли бы вбить кто нибудь в поиск гугла, "microchip tcz107 datasheet", хотелось бы для сравнения скрин скинуть У меня 2 варианта ссылок, и какая-то ерунда в виде указания на мой неправильный запрос
