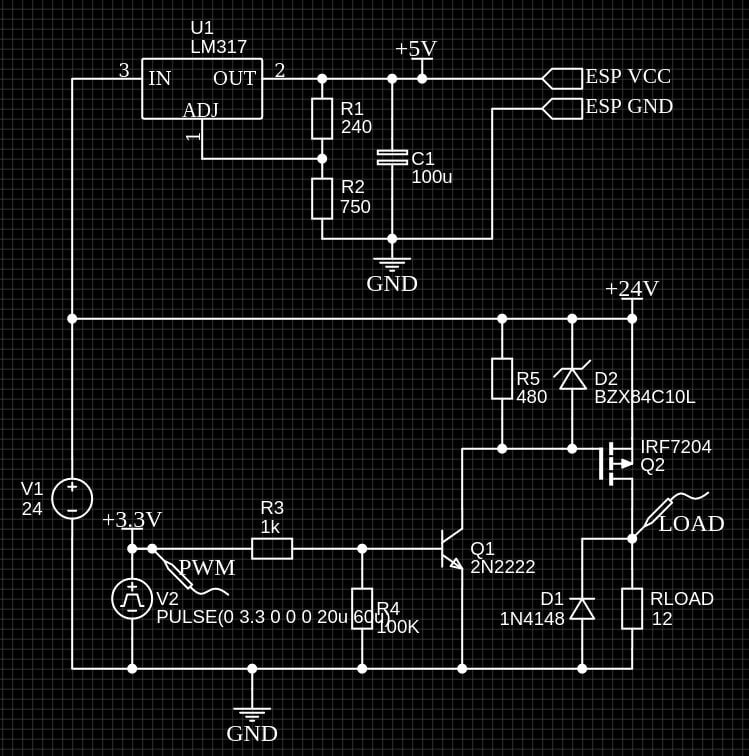

Доброго времени суток. У меня два вопроса. 1. Есть ли существенные недостатки у схемы на p-канальном мосфете в сравнении со схемами на n-канальном? 2. Можно ли как-то обойтись без диода Зенера в подобной схеме?
V1 24V нестабильное? Нагрузка индуктивная? Если индуктивная, на 12Ом, то через неё течёт ток (24В - Up-канал)/12Ом ~= 1.9Ампер. При ЭДС самоиндукции, думаю, ток будет не меньше 1А, что для 1N4148 явно замного.
Обычный импульсный БП. Нагрузка - светодиодный светильник. К нему отдельно продается контроллер-диммер, который я и хочу воссоздать. А на модели и номиналы компонентов не смотрите, я поставил пока то, что доступно для симуляции в EasyEDA.
Как я понял, он должен быть на напряжение, при котором мосфет полностью открывается. Порядка 10 вольт. Да, я пока не измерил ток светильника, но БП расчитан на 2A, потому и добавил 12 Ом в качестве нагрузки для симуляции.
50 мА незамного для 2N2222? При пробое стабилитрона, если Q1 открыт, то он сгорит. Снизу, между R5 и D2 надо поставить резистор, который ограничивает ток, до безопасной величины для Q1.
Это я экспериментировал со временем открытия и закрытия. Повторюсь: номиналы тут от балды стоят. Про резистор понял, в статье его поставили в цепь эмиттера, и я не мог понять, зачем.
Комментарии: 9
Gin
V1 24V нестабильное? Нагрузка индуктивная? Если индуктивная, на 12Ом, то через неё течёт ток (24В - Up-канал)/12Ом ~= 1.9Ампер. При ЭДС самоиндукции, думаю, ток будет не меньше 1А, что для 1N4148 явно замного.
Kirill
Обычный импульсный БП. Нагрузка - светодиодный светильник. К нему отдельно продается контроллер-диммер, который я и хочу воссоздать. А на модели и номиналы компонентов не смотрите, я поставил пока то, что доступно для симуляции в EasyEDA.
Kirill
Как я понял, он должен быть на напряжение, при котором мосфет полностью открывается. Порядка 10 вольт. Да, я пока не измерил ток светильника, но БП расчитан на 2A, потому и добавил 12 Ом в качестве нагрузки для симуляции.
Gin
50 мА незамного для 2N2222? При пробое стабилитрона, если Q1 открыт, то он сгорит. Снизу, между R5 и D2 надо поставить резистор, который ограничивает ток, до безопасной величины для Q1.
Kirill
Это я экспериментировал со временем открытия и закрытия. Повторюсь: номиналы тут от балды стоят. Про резистор понял, в статье его поставили в цепь эмиттера, и я не мог понять, зачем.
