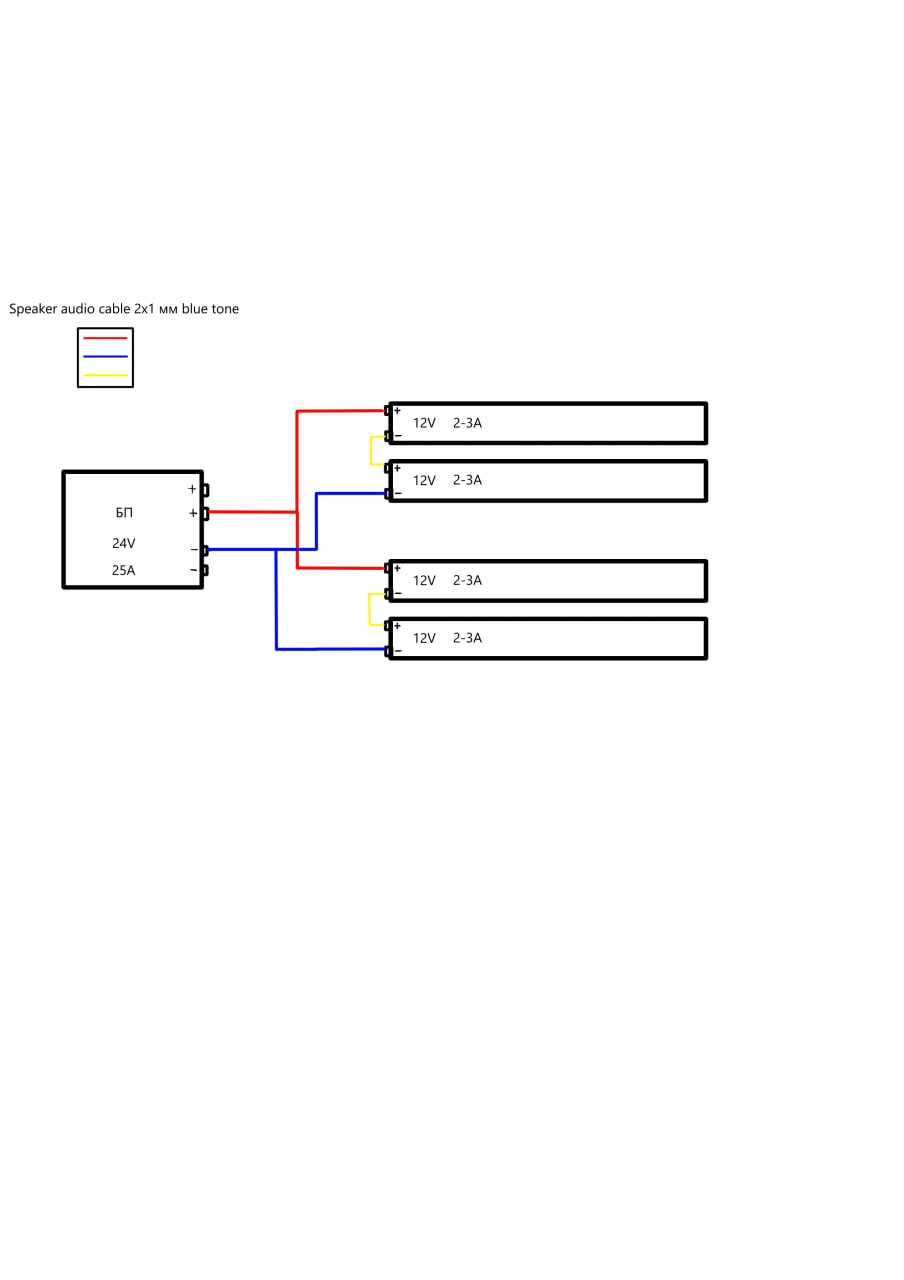

Доброго дня. Подскажите, не ошибаюсь ли я в своих выводах. Подключаю 12V линейки светодиодов к 24V блоку питания, последовательно, блоками по 2 штуки.(Схема и характеристики комплектующих рис.1) Подходит ли данный кабель с сечением жилы 1 мм под подобные нагрузки? Можно ли блоки подключать последовательно-паралельно при условии постоянной длительной работы?(Рис.2) На пике ток может доходить примерно до 12-4А. Или я где-то заблуждаюсь в своих выводах и проектировании? Не хотелось бы спалить квартиру хД P.S. Блок 24V потому что другого нет, да и он давно лежит без дела.
Комментарии: 14
Nikolay
В принципе можно, работать будет. Но линейки светодиодов включенные последовательно должны быть одинаковыми в плане длины (нагрузки). В противном случае на линейке с бОльшим сопротивлением будет падать бОльшее напряжение. Квартиру не спалишь но светодиоды пожжешь.
Lar
У меня есть два типа линеек. Все от одного производителя и одинакового форм фактора с элементной базой. Единственная разница это цветовая температура. У одних 4000К у вторых 5000К. Какой-то разницы по напряжениям и потреблению между ними не заметил, но всё же хотел бы уточнить, можно ли собирать линейки из разных типов или лучше придерживаться однообразия?
Firelander
В послед пофиг, в параллель могут быть нюансы, но там обычно есть резисторы так что скорее всего можно и так
Lar
А вообще кошерно использовать аудио кабель для машин? Ничего другого подходящего в ближайших магазинах не было, взял что было хД
Firelander
Да почему нет. Таблица сечение-ток в интернете есть
Nikolay
Наоборот. В последовательном подключении могут быть нюансы. И будут. Резисторы рассчитаны на 12В а у него 24 в последовательном включении.
Firelander
Дело не в резисторах. Но вообще да, диоды должны быть рассчитаны на одинаковый ток в двух лентах
Nikolay

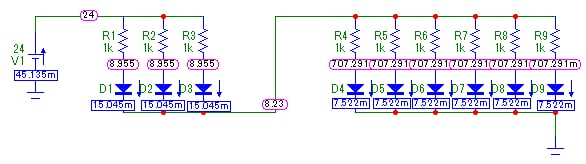

Если у него линейки на 12В то там априори должны быть резисторы. Нюанс в том что эти две последовательные линейки должны потреблять одинаковую нагрузку. В противном случае будет перекос напряжений, например вместо 12В-12В будет 8В-16В.
Firelander
Да, они должны потреблять достаточно одинаковый ток при номинальном падении в 12в. Я просто уже привык что соединение диодов последовательно это хорошая практика, забыл что это относится к одному типу
Nikolay
Ты немного путаешь последовательное соединение просто диодов, где ток одинаковый во всей цепи и задается стабилизатором тока а напряжения распределяться как надо и линейку светодиодов с резисторами, где ток задается резисторами и зависит от питающего напряжения.
Firelander
Ток в любом случае будет одинаковый через все диоды и резисторы. Просто если ленты заметно отличются по номинальному току то у одной из лент может быть перегруз
Nikolay
Ток будет одинаковый во всех диодах только(!) на одной линейке. На другой ток будет другим за счет того что напряжение будет другим из-за разной нагрузки.
Luigi
все светодиоды делают так, что там всегда будет разброс по параметрам п-н перехода до 20%: поэтому чтобы ничего не горело, стабилизация обязательна; всегда надо помнить: последовательное подключение несет дестабилизацию напряжений, параллельное дестабилизацию токов
Lar
А как сделать стабилизацию и как можно изменить разброс? В наличии только мультиметр за 500 рублей с осиновый кол x3
