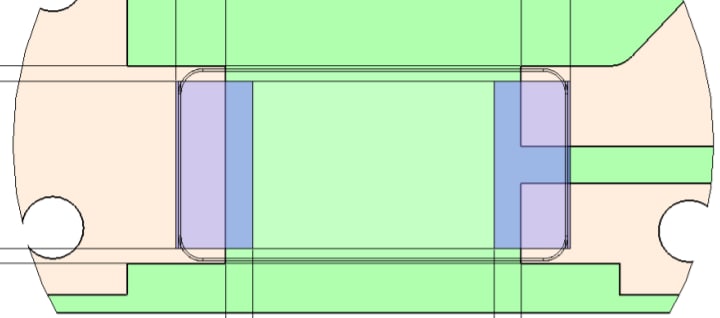

Всем привет! Пытаюсь оттюнить GPS чип-антенну W3011A. Плата по рекомендациям даташита, картинка ниже. То есть к одному терминалу антенны подходит сразу и питание и земля. NanoVNA мне показывает КЗ, что в общем-то логично и одновременно странно. Что я упускаю?
Комментарии: 10
Bars
Посмотрите здесь: https://www.ttiasia.com/content/dam/ttiinc/manufacturers/pulse/Products/PDF/pulse-ceramic-basics.pdf
Konstantin
Спасибо, из этого понял почему на один терминал идёт и фидер и земля - это лепесток PIFA антенны. Но почему VNA показывает мне 0 ом - не понимаю... Калибровал его прям на плате и нагрузкой и обрывом и кз
Bars
А скинете диаграмму Смитта и S11?
Konstantin
Эх, скриншот не сделал. Завтра теперь только...
Bars
Думаю, коллегам это тоже поможет ответить на вопрос.
Konstantin
Если интересно, расскажу про результат. Увеличив диапазон сразу увидел проблему - резонанс уехал ниже по частоте и я в узком окошке видел только КЗ. Судя по всему, не удалось выдержать размер ground clearance. Или я накосячил, когда рисовал или китайцы... И ещё на заметку нубам типа меня: не стоит пытаться тюнить антенну вместе с saw фильтром. Я сегодня попытался - анализатор сходит с ума :)
Nikolay
А если вручную подрезать фольгу на плате и смотреть анализатором? Собственно микрополосковые фильтры так и настраивают т.к. не всегда есть возможность учесть все параметры в т.ч. текстолита.
Konstantin
Было бы хорошо, но вот ее надо не подрезать, а наращивать... Чем длинее путь возврата, тем резонанс ниже Хотя и подрезать на 4х слоях... Такое :)
Firelander
А как подключен анализатор к антенне? Соединения тоже дофига влияют же
Konstantin
Припаян коаксиалом прям к антенному входу приемника. Откалиброван на месте
