Допустим, к микроконтроллеру подключен разъём TRS (тот что для наушников). И контакты T и R идут к пинам микроконтроллера. Пины подтянуты к питанию. В разъём вставляется штекер TRS, и к T и R подключены обычные кнопки. Жмём кнопки, они подтягивают T или R к земле, микроконтроллер обрабатывает нажатия. Первое. Как определить, что вставлен штекер? Я думаю, можно использовать ещё один пин, подтянутый к питанию, который будет замыкаться третьим (общим) контактом за землю. Разумно? Второе. В разъём может быть вставлен моно штекер TS. Как определить этот момент? Нагуглил, что: При подключении моно-штекера TS в стереоразъём TRS средний контакт разъёма замыкается на землю. Это будет выглядеть как постоянно нажатая вторая кнопка. Можно ли как-то схематически отличить две ситуации: "нажата вторая кнопка" и "просто вставлен моно штекер"?
Комментарии: 12
Andre
Погуглил, подумал. Понял, что обе задачи невыполнимы в теории. По крайней мере без аналоговых извращений.
Sanchez
Можно наверное и цифровым образом сделать
Konstantin
У вас же микроконтроллер, пусть он и разбирается со всем
Andre
в смысле, пусть думает и гуглит за меня? )
Konstantin
Нет, вы просите схематически решить. А решается все легко алгоритмически
Andre
точно не легко. Предложите решение. Я уверен, что где-то зайдёте в тупик. Но если нет, будет круто.
Konstantin
Есть разъемы с детектом вставленного джека. По второй задаче если в момент втыкания джека была нажата вторая кнопка, значит это моно джек. С поправкой на дребезг, конечно
Andre
эти разъёмы просто имеют физическую кнопку, которую придавливает джек. Это совсем не то же самое, о чём я спрашиваю. По второй задаче. А как определить момент втыкания? И что такое "момент", сколько это в секундах? И как это отличить от "просто зажата вторая кнопка пользователем"? Что если штекер вставлять очень медленно, очень быстро, или вообще оставить его в полупозиции?
Konstantin
Это не то же самое, но это решение задачи. Момент определять эмпирически, скажем секунда после детекта. Естественно, возможны ложноположиьельные срабатывания. В полупозиции не сработает "кнопка", аналогично при медленном втыкании
Andre
тогда решением задачи будет и камера, направленная на кабель, плюс нейросеть для анализа. или использование другой схемотехники, других кабелей, других штекеров. Всё, что можно получить от трёх проводов (один из которых земля) это: 1. закорочен ли первый провод 2. закорочен ли второй провод. Больше информации в них не содержится.
Konstantin
Ок, как скажете

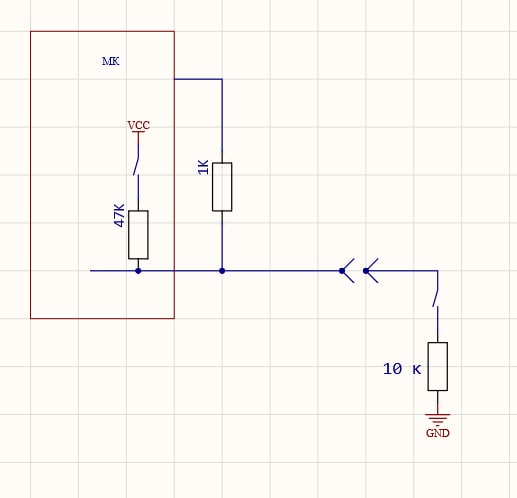

Yanis
