Комментарии: 16

1. Alexander

   • 12.04 2022 07:02:48

   Там может быть отдельно схема, отдельно плата. Они живут независимой жизнью. Можно поменять элементы только на плате. Для этого вставляешь элемент в новом корпусе. Старый удаляешь. Корректируешь разводку. Для меня там все было наглядно с первого раза. Если хочешь чтобы сохранялись подсказки что с чем соединять (лини соединения), то надо сделать так: Сравниваешь со старым. На пины нового копируешь те же обозначения пинов ( "net" ).

   • Polserg

     • 12.04 2022 07:10:39

     ну, т.е. все вручную, печально

   • Polserg

     • 12.04 2022 08:40:02

     И так, метод тыка и поиск логических решений все таки привел к результату, схема и плата живут не совсем независимой жизнью, их можно по желанию синхронизировать, например, я захожу в редакторе схем в свойства компонента и назначаю ему другое посадочное место, сохраняю схему, далее в редакторе плат меню Дизайн / "Импортировать изменения" происходит синхронизация схемы и платы, посадочные места автоматически заменяются, если посадочное место имеет другие габариты, то трассы конечно под него не подстраиваются, но все связи сохраняются. В Диптрейсе можно менять футпринт прямо на плате, но хоть так, уже что-то

     • Alexander

       • 12.04 2022 08:44:25

       Это хорошо, если можно обновлять без полной перестройки дорожек. Там есть ещё автоматический трассировщик. Результат на любителя, но очень хорошо работает. Чтобы руками не перестраивать

       • Polserg

         • 12.04 2022 08:50:56

         да, там по хорошему еще должны быть настроены стили цепей (толщина дорожек, диаметры отверстий) и он после обновления компонентов предлагает их тоже обновить, но можно отказаться

         • Alexander

           • 12.04 2022 09:54:57

           Я бы ещё предложил после обновления деталей сверить с первоначальной платой. Кроме нужных деталей могли быть обновлены и другие детали. Если они по каким-то причинам у автора были принудительно изменены. Ну, например, обозначения на схеме или по пинам не совпадали и он их захардкодил прямо на плате. Не должно быть, но мало ли.

           • Polserg

             • 12.04 2022 09:55:56

             да разумеется, я изначально сделал копию платы и пощелкал между ними, все осталось на месте

     • Anonim

       • 12.04 2022 11:00:33

       в альтиуме же тоже можно, не?

       • Polserg

         • 12.04 2022 11:00:59

         да, но он немножко не бесплатный)))

         • Anonim

           • 12.04 2022 11:02:13

           ну, как бы да...) Но у них же есть и какая-то там облачная версия, или она тоже платная?

           • Polserg

             • 12.04 2022 11:02:57

             вот в это не вникал, что-то для диайвая облачное они предлагают, но я с наскока не въехал что это

             • Anonim

               • 12.04 2022 11:04:12

               думаю, и не стоит, все эти облака - от лукаваго!)

               • Polserg

                 • 12.04 2022 11:05:14

                 EasyEDA удобна тем что выбрав компоненты из базы lcsc можно напрямую заказать производство, просто мне оно не привычно

2. Anonim

   • 12.04 2022 18:21:27

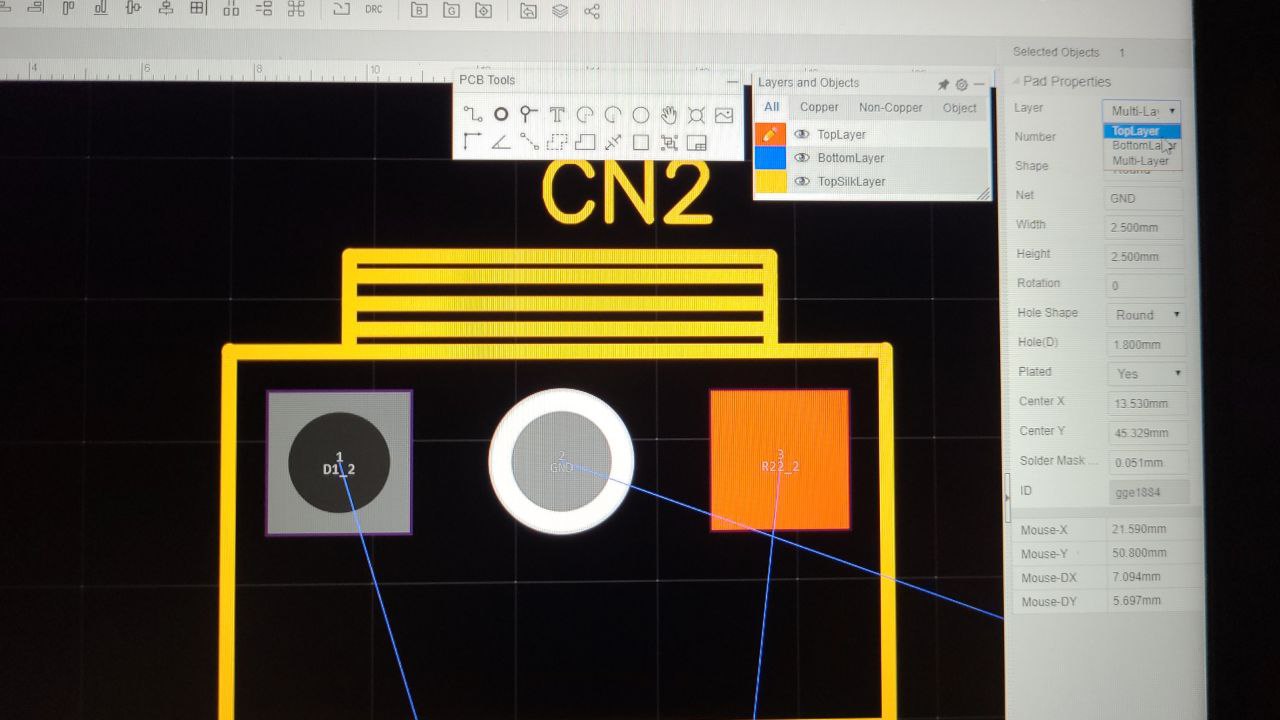

   В свойствах меняешь слой из мультилеера на топ или ботом, делаешь лок чтобы этот компонент не заменился после след синхры со схемой



3. Borisgeo

   • 12.04 2022 18:40:56

   Переходите в схематику, изменяете в свойствах футпринт, обновляете плату. Примерно как в Альтиуме

   • Polserg

     • 12.04 2022 19:36:10

     Да уже разобрался, просто альтиумом не пользовался, а вдиптрейсе можно и в плате менять
