Доброго дня всем. Есть задача подключить к плате 20 фотодатчиков (открытая оптопара, отслеживаю перекрытие луча). Датчики расположены на разных уровнях и не в одном месте, поэтому сделать под них одну плату проблематично, придётся соединять проводами. Плата управления должна быть съёмной и при необходимости легко отключаться от датчиков, при этом желательно, чтобы датчики можно было заменить без пайки, т.е. винтовые клеммы были бы удобными. Достаточно удобным решением видятся винтовые разъёмные клеммники, можно легко но решение громоздкое. Хочется что-то компактное, легко отключающееся от платы и при этом позволяющее заменить фотодатчик без пайки. Самые маленькие разъёмные клеммники встречал с шагом 3.81 мм, но они всё-равно громоздкие.
Комментарии: 13
Igor
Легко отключающееся-провода ножницами отрезать, подключение-скрутка... Шутка конечно...
Andrey
https://www.phoenixcontact.com/ru-pc/produkty/korpusnaa-cast-dla-pecatnyh-plat-ptsm-05-2-hh-25-thr-r16-1778625
Fait
Надёжность вызывает вопросы.
Igor
А так можно ваговскими соединителями, в электрике используются...
Fait
Габариты ещё больше, чем в разъёмных винтовых клеммниках получаются.
Igor
Ну, тогда как в "малине" разъем
Anonim
А почему не jst -xh?
Mykhailo
jst ph еще более компактные
Anonim
Их тяжелее собирать имхо
Alex
Этого типа есть под винт с шагом 3,5 мм, 2,54 мм, нажимные 2,5мм.
Rulon
2,54 тоже есть, но продавцов совсем мало. Этот по 2 недели отправляет, но в остальном проблем нет. 102,65 руб. | 10 шт. штепсельный разъем блока KF2EDG KF2EDGR KF2EDGV-2.54MM отдельные иглы для детей в возрасте 2-12P https://a.aliexpress.com/_AMYLj9 Отверстия на плате под них +-60mil, в стандартные 35-40, которые используются для гребенок - он не залезет
Borisgeo

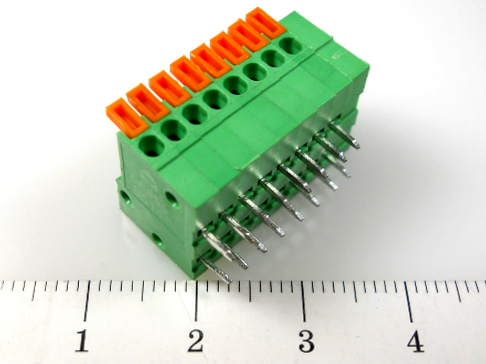

DG250-2.5-02P-11-00AH существуют нажимные клемники под провод, монтаж на плату, шаг всего 2.5мм Еще прикольные DG141R-2.54-02P-14-00AH, но для обоих этих типов нужно подобрать провод правильно, со слишком тонкими жилами держаться не будет.
Fait
Вариант хороший, удобством быстрого подключения проводов, единственный минус не получится быстро отключить всё от платы, но есть идея поставить это разъём на маленькую плату и её разъёмом соединить с основной. Спасибо.
