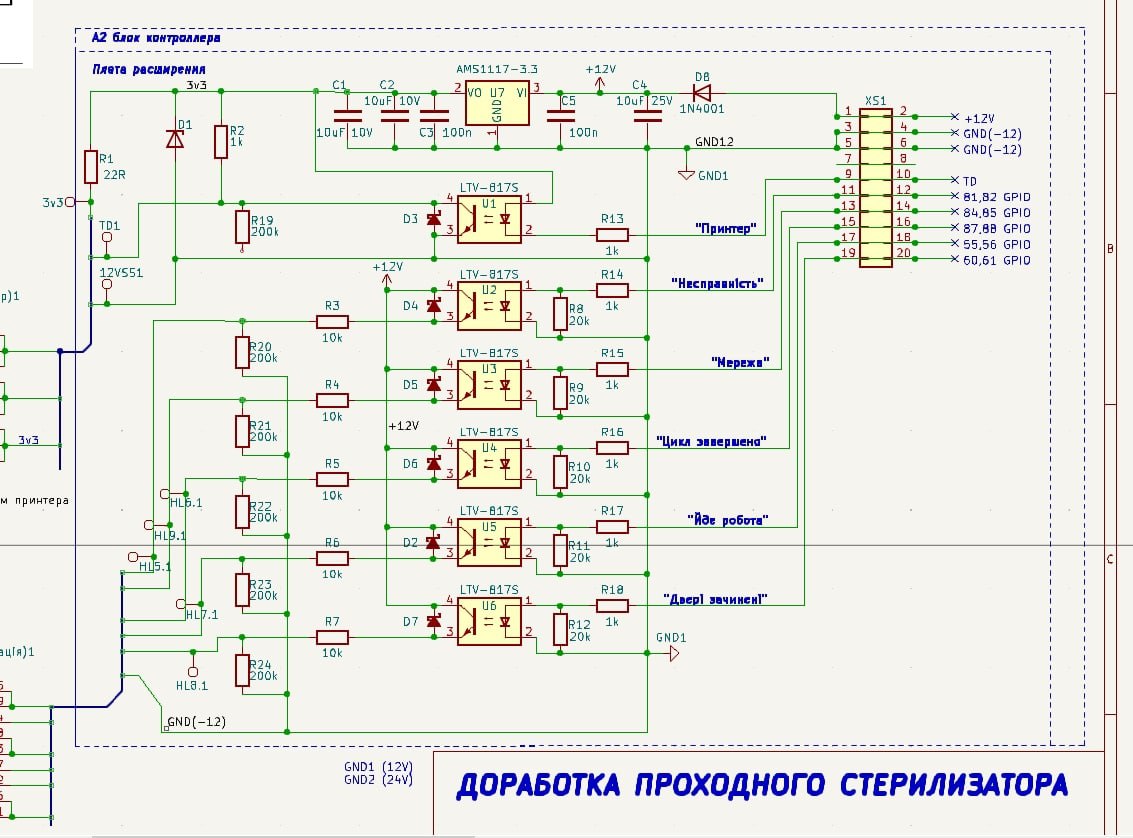

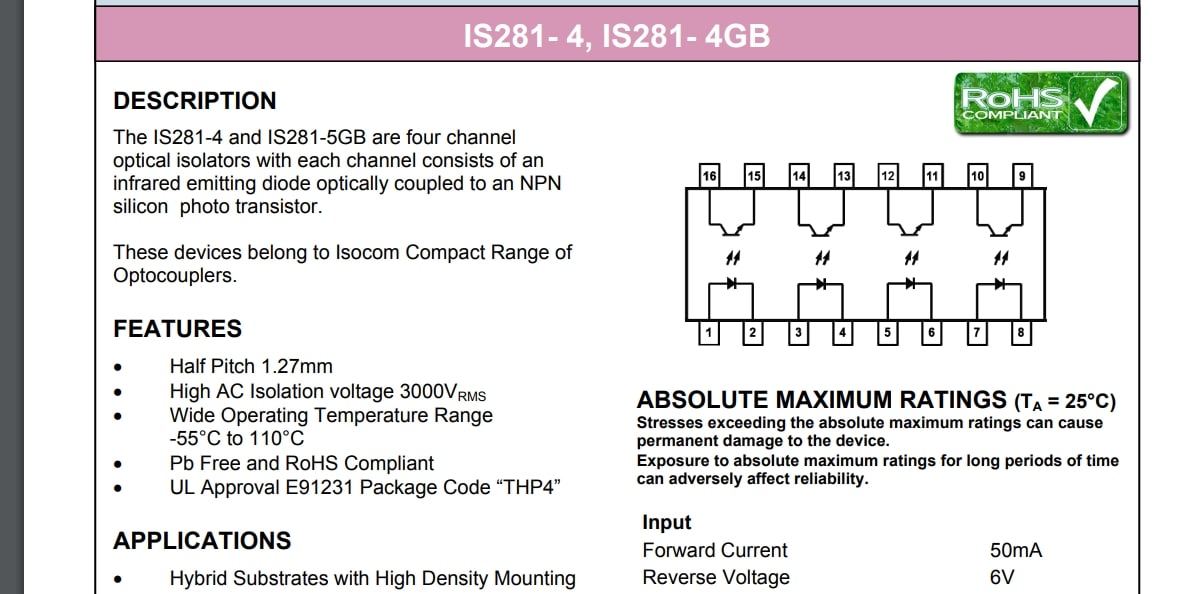

А вы знаете какие-нибудь сборки оптопар, где резисторы на вход и выход, а также стабилитрон по выходу - уже в корпусе? Хочется сэкономить место на плате и труд при монтаже, чтобы все было в одной многоножке. Я смог найти только дорогущие цифровые оптоизоляторы, по 5-10 баксов за штуку. На картинке обычная сборка без ничего. Такие не подходят.
Комментарии: 15
Anonim
Резисторы подбираются в зависимости от режимов работы схемы - рабочих токов и напряжения. Зачем производителю их туда вмуровывать, для чего, что бы сделать свою продукцию узкоспециализированной и снизить на неё тем самым спрос ? И какие ещё стабилитроны, куда их там пихать и для чего?
Aleksandr

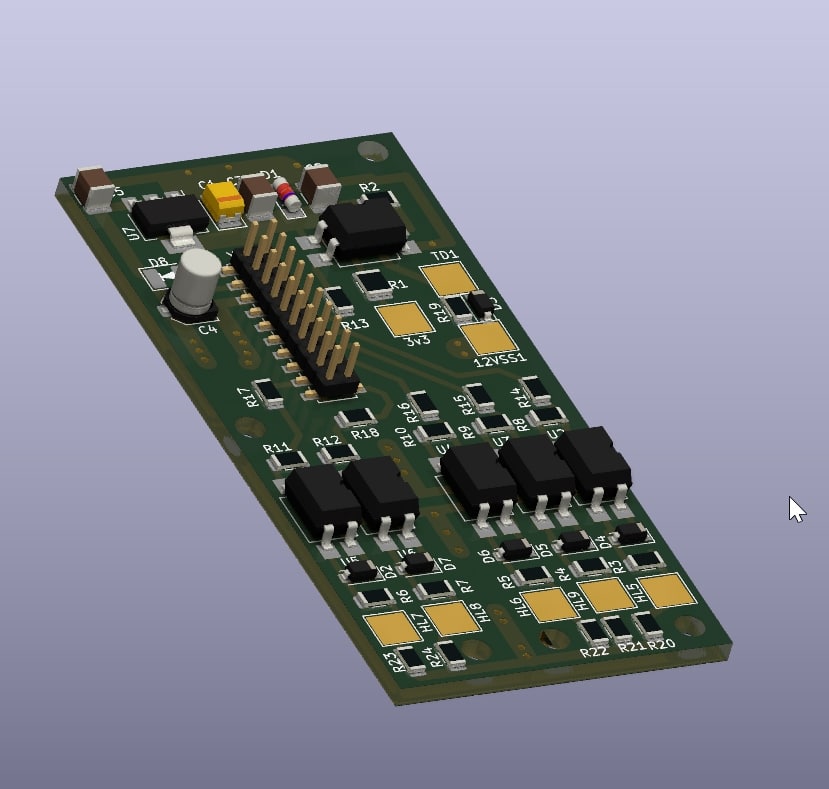

Все это понятно. Но оптопары в связке с МК применяются довольно часто. Думаю они пользовались бы спросом. А так, это правда плата старая и опытная, приходилось паять кучу мелюзги. Стабилитрон - чтобы удар статикой пощадил оптопару и увеличил шансы на ее дальнейшую жизнь.
Firelander
Развязки специльно для интерфейсов мк есть, всякие адумы. Стоят дорого конечно же
Aleksandr
Смотрел. Ценой как раз таки не понравились)
Firelander
Ну вот поэтому. Хочешь специалзированное без внешних ктмпонентов изволь переплатить
Aleksandr
Поставлю 16ножку и резисторную сборку - уже сэкономлю на труде.
Yan
Стабилитроны неправильно стоят. В таком включении они бесполезны. Надо по входу ставить. И не стабилитроны, а двунаправленные супрессоры. Назначение резисторов параллельно светодиодам оптопар вообще непонятно
Sanchez
Да у него вход справа а выход слева. Так что нормально стабилитроны стоят, защищают открытый коллектор. Ну и резистор на входе видимо чтоб в момент включения подтяжкой не приоткрылись светодиоды пока порты не сконфигурировали.
Yan
А, ну может и так
Anonim
защищают открытый коллектор Коллектор на шине +12в висит. Так может тогда проще сразу на неё защитный стаб/супрессор повесить, чем городить этот огород?
Sanchez
Ну да, тут у него открытый эмиттер. Это меняет суть? А защиту ставить не на шину а на входы, есть же кучи всяких сборок твсов-диодов для защиты портов.
Nikolay
В момент включения выходы проца как правило в Hi-Z состоянии. Подтяжку на вход нужно еще сконфигурировать. А светодиод в оптопаре - токовый элемент, и наводками не зажигается.
Sanchez
Как правило. А вот если и2ц расширитель порта то бывает дефолтная подтяжка наверх. С учетом того что инфы от топикстартера не много то может быть что угодно вообще
Aleksandr
Дело в том, что пучок проводков к светодиодам оптопар проходит через несколько реле. Я опасался, чтобы никакие наводки или влага на плате не привели к случайному срабатыванию. А также от ложных сработок в момент загрузки МК.
Veter
Стабилитроны защищают ноги процика. Резисторы-подтяжка земли.
