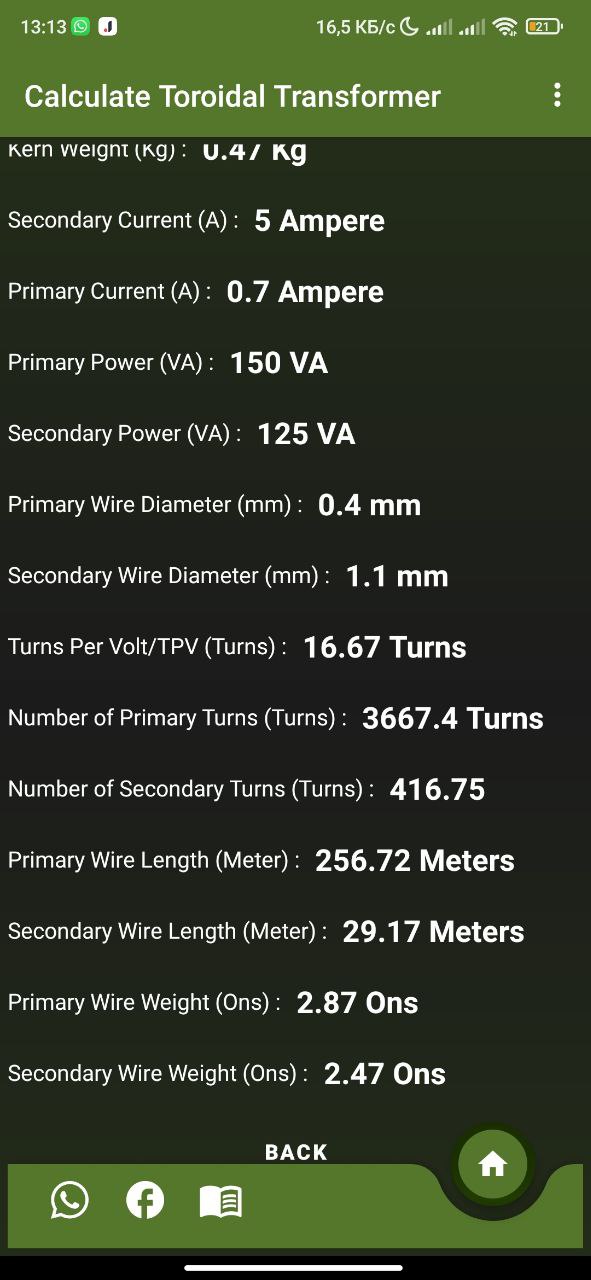

Есть ли смысл мотать тороидальный трансформатор с 220v в 25v 5a, то есть 125ватт, если сердечник+/- маленький D(весь) = 7.8см ; d(внутр.) = 4.8см, h = 2см , и так же мне придётся на него мотать 3667 витков 0.4 мм обмоточного провода?
Есть ли смысл мотать тороидальный трансформатор с 220v в 25v 5a, то есть 125ватт, если сердечник+/- маленький D(весь) = 7.8см ; d(внутр.) = 4.8см, h = 2см , и так же мне придётся на него мотать 3667 витков 0.4 мм обмоточного провода?
Комментарии: 20
Serega
А обсчитать не судьба? Полно ж калькуляторов под сетевые. И не 125 Вт, а примерно 133 Вт...
Anonim
Это и есть калькулятор по сетевое напряжение
Serega
Кто Вам сказал, что ваш сердечник выдаст 1 Тл? Ферритовый эпкос N87, к примеру, что-то в районе 0.49 Тл только умеет
Anonim
Это плохо?
Konstantin
50Гц трансформатор или импульсный?
Anonim
Трансформатор не импульсный
Konstantin
Какой материал?
Anonim
Не знаю точно, но сделан из металлической ленты, походу из стали
Konstantin
Что говорит магнит? Если это обычная электротехническая сталь, то на вскидку сердечник маловат для заявленной мощности
Anonim
Да магнит хорошо магнититься. Вот я сам хз по калькулятору говорит что габаритная мощность около 150 ватт максимум
Konstantin
Половину может и выжмете, обычно окно лимитирует по меди, просто столько меди не пропустить в центральное отверстие
Anonim
Да через чур много обмотки, спасибо за ответ
Konstantin
Не за что
Serega
Мотается несколько витков, замеряется индуктивность и считается проницаемость по формуле. Зачем магнит?
Skazochnik
Расскажите подробнее, мне интересно. Так можно у любых колец сделать? А то у меня валяется несколько ферритовых, а я не знаю, что это за кольца
Konstantin
Там речь вообще за феррит шла Нужен или хороший L-meter или осциллограф
Skazochnik
Осциллограф есть. Аттен. 200 МГц,
Konstantin
https://www.google.com/search?q=%D0%BA%D0%B0%D0%BA+%D1%83%D0%B7%D0%BD%D0%B0%D1%82%D1%8C+%D0%BC%D0%B0%D0%B3%D0%BD%D0%B8%D1%82%D0%BD%D1%83%D1%8E+%D0%BF%D1%80%D0%BE%D0%BD%D0%B8%D1%86%D0%B0%D0%B5%D0%BC%D0%BE%D1%81%D1%82%D1%8C+%D1%84%D0%B5%D1%80%D1%80%D0%B8%D1%82%D0%B0&oq=%D0%BA%D0%B0%D0%BA+%D1%83%D0%B7%D0%BD%D0%B0%D1%82%D1%8C+%D0%BC%D0%B0%D0%B3%D0%BD%D0%B8%D1%82%D0%BD%D1%83%D1%8E+%D0%BF%D1%80%D0%BE%D0%BD%D0%B8%D1%86%D0%B0%D0%B5%D0%BC%D0%BE%D1%81%D1%82%D1%8C+&aqs=chrome.1.69i57j0i19l3j0i19i22i30l8j0i15i19i22i30l2j0i19i22i30.19239j0j1&client=ms-android-xiaomi-rvo3&sourceid=chrome-mobile&ie=UTF-8&chrome_dse_attribution=1
Serega
Мне не понятен ваш вопрос... давайте я попробую: из одной лампы накаливания на 100 Вт, можно выжать 1 кВт? P.S.: чтоб обсчитать сердечник по мощности, помимо геометрии (это указано), частоты (50 Гц), нужна ещё его магнитная проницаемость...
Anonim
Ну в калькуляторе наверное это учитывается за среднее значение
