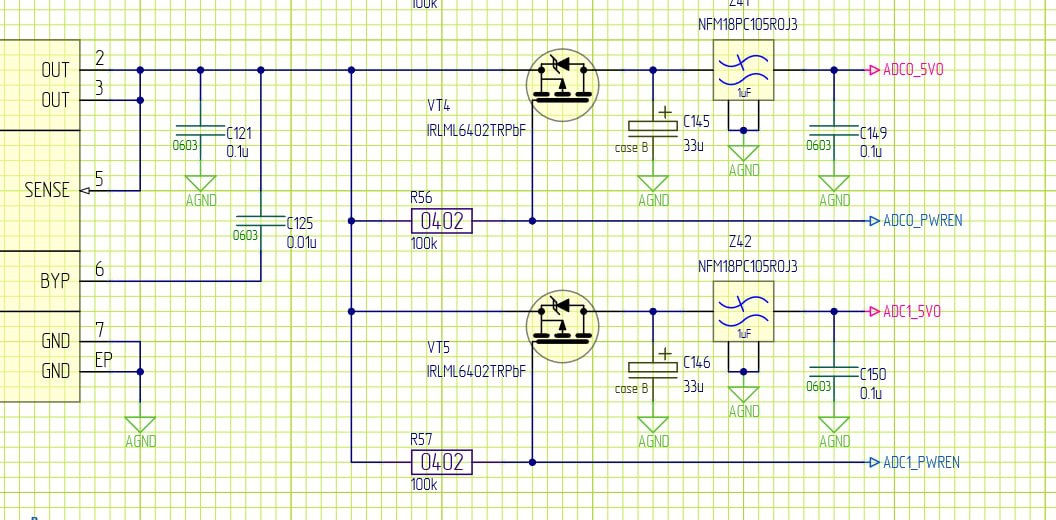

Добрый день. Есть выход стабилизатора на две АЦП, и это питание коммутируется транзисторами с ПЛИС. Почему-то, если открыть один из транзисторов (VT4 или VT5), то открывается и другой. Что посоветуете сделать, чтобы транзисторы открывали индивидуально и адекватно?
Комментарии: 23
Saw
диод поставить перед R56 и R57 ?
Sergey

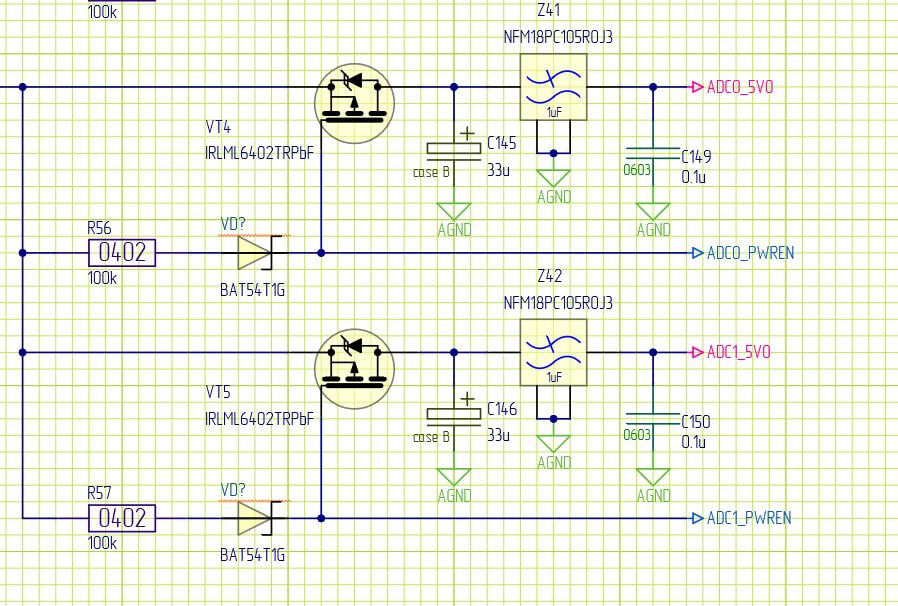

Типа так?
Saw
Сигнал о включении подается на ADC_PWREN?
Sergey
да. CMOS +3.3V
Saw
Тогда диоды перевернуть надо, думаю так. Мы подаем положительный сигнал, он проходит, но не попадает на второй мосфет, диод будет мешать. Вроде должно сработать.
Yanis
Кажется началась рубрика "вредные советы" Зачем вообще диоды, сигнал управления одного ключа, не может пройти на второй через эту схему, резисторы подключены к шине питания
Alexey
Я правильно понимаю, что там 5В коммутируются, а управляется это 3.3В логикой. Тогда транзистор этими 1.7В может быть приоткрыт. Можно попробовать управление открытым коллектором.
Yanis
По схеме второй не должен открываться, видимо что то не так с сигналами управления. И в цепи от затворов до PWREN лучше добавить резисторы, например 10к, они ограничат скорость включения транзисторов, сейчас там ток заряда электролитов очень большой. Или они просаживают источник во время включения, что тоже не хорошо.
Sergey
Тоже хотел добавить резисторы. У меня есть такой же узел на плате, только напряжение +2,5В коммутирует, работает корректно
Givi
Резисторы R56-R57 оторвать от OUT и направить на GND
Sergey
тогда до инициализации ПЛИС транзистор будет открыт
Givi
ADC_PWRENx - что, инверсные, что ли?
Sergey
да
Flopik46

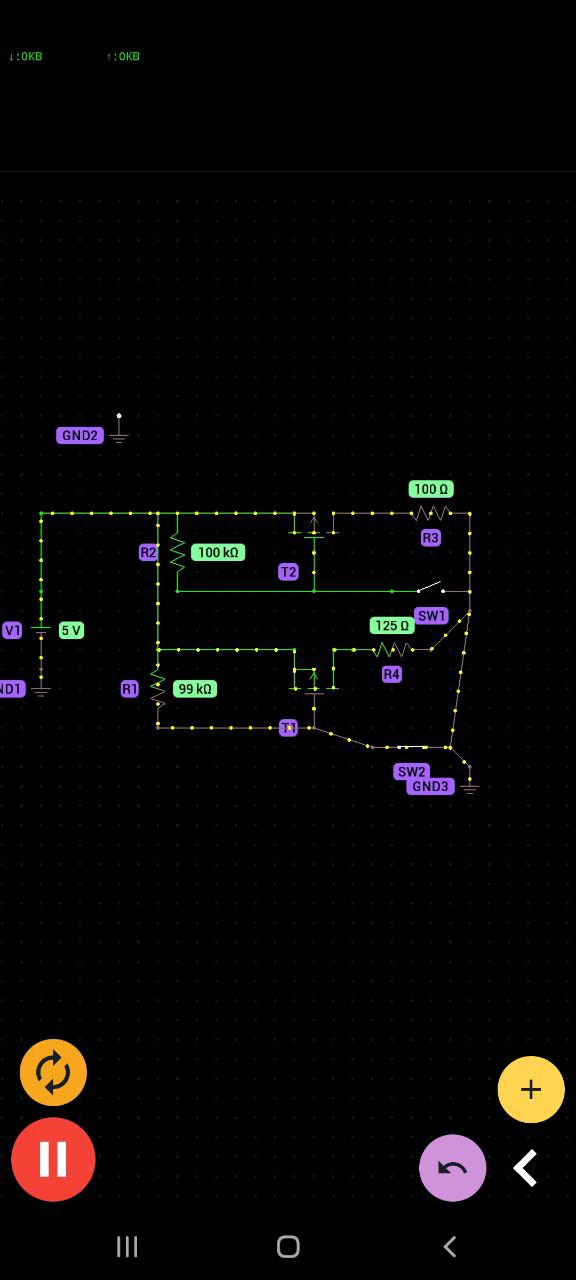

Может дело в коде? Ну не должен он открыться......хотя щяс попробую в симуляторе....
Sergey
в коде проблем нет, осциллограф показывает, что выставляется корректно. Устройство отлажено, и сейчас его корректировка
Yanis
Какие напряжения на затворах, на линии out и выходах при подаче сигнала только на один ключ?
Sergey
Транзистор P-канальный, открывается, когда притянут к земле. Когда высокий уровень - транзистор закрыт. Причем одинаково хорошо закрыт как для 5в, так и для 2.5в Когда включен - на затворе почти 0в, когда закрыт - 3.3в
Alexey
А на истоке сколько?
Sergey
На истоке 5
Alexey

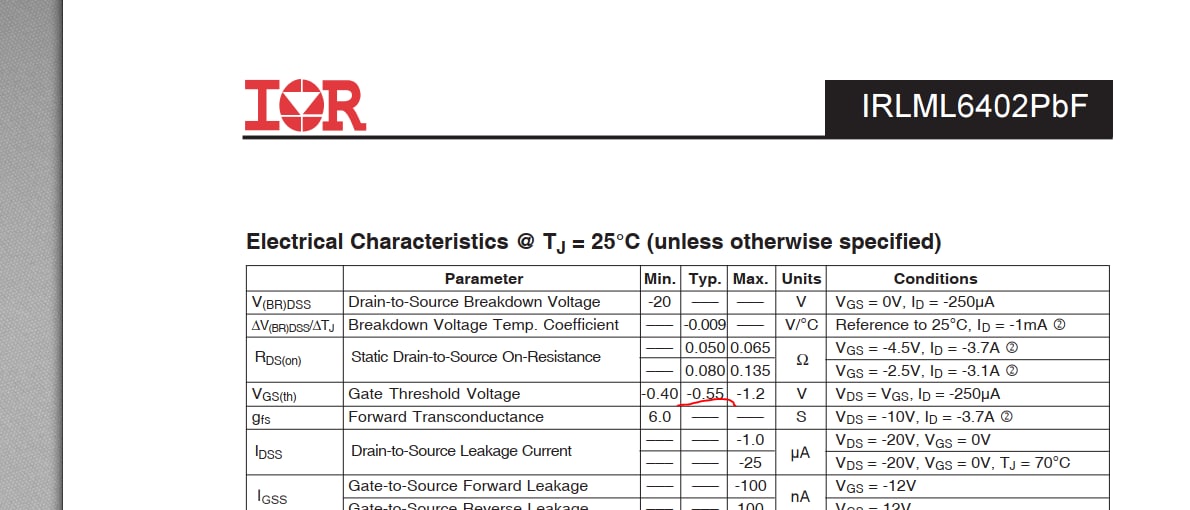

Вот этими 5в-3.3в=1.7В он и открыт...
Sergey
Не, закрывается он корректно Проблема в том, что транзисторы не управляются индивидуально, если вместе - то работает всё корректно
Yanis
Похоже они всегда открыты
Alexey
И я про то-же...
