Всем привет) такой вопрос, сделал устройство, которое запитывается от юсб, потребление 1.5А разъем usb type-c, от пауэрбанкапо длинному китайскому кабелю запитывается нормально, но блок питания 2А уходит в защиту, в чем может быть дело? На входе устройства конденсатор 680 мкФ, может в нем дело?
Комментарии: 18
Oleh
Возможно блок питания уходит в защиту раньше чем 2А?! Либо на пайке где-то малозаметное КЗ На входе в устройство прозвонкой КЗ не звонится?!
Nnn
От пауэрбанка потребление стабильное 1,5а, это расчетный рабочий ток, как и задумано, само устройство работает нормально. Проверял, КЗ нет
Oleh
Проверь выдаст ли БП 1.5 А на нагрузке вроде простого сопротивления, лампы
Nnn
Да, хорошая идея, проверю по возможности, только проверял на разных блока, все в защиту уходят Скачек тока от конденсатора может загонять БП в защиту?
Oleh
Вряд ли. Если нагрузка умная импульсная и через type-c от повербанка может идти 9V 1.5A то через блок питания например строго 5V может попытаться брать больше (3А?!)
Anonim
Запросто. Это фактически КЗ
Nnn
Резистор, например 0,2 Ом может исправить ситуацию?
Minato

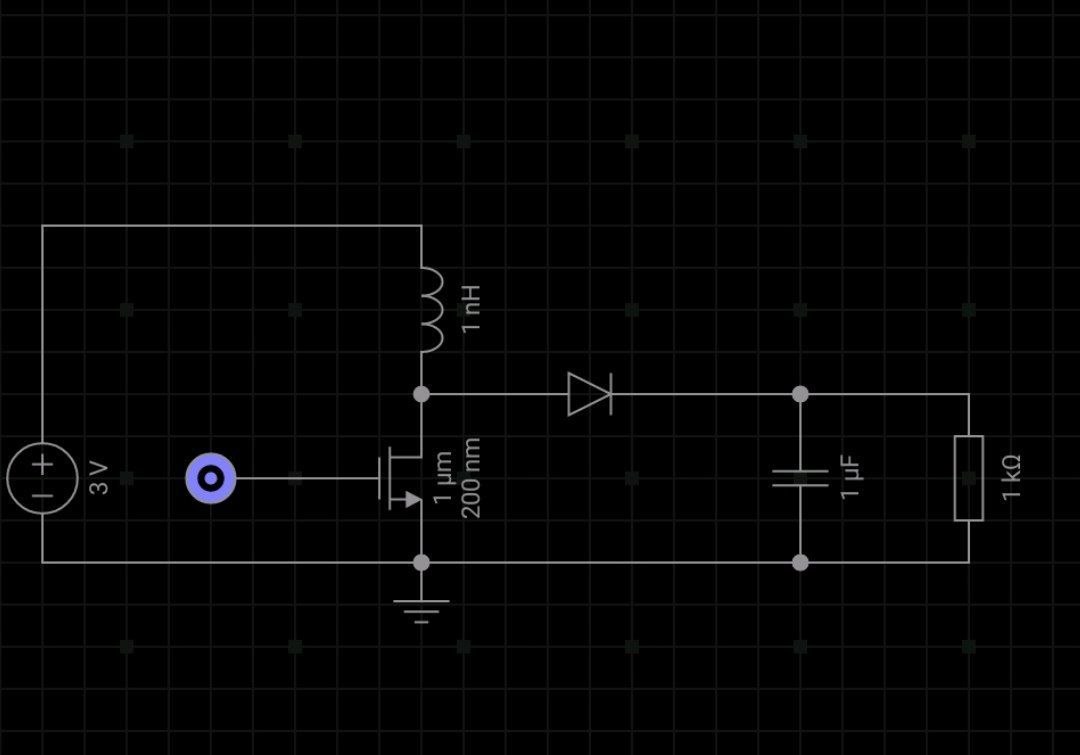

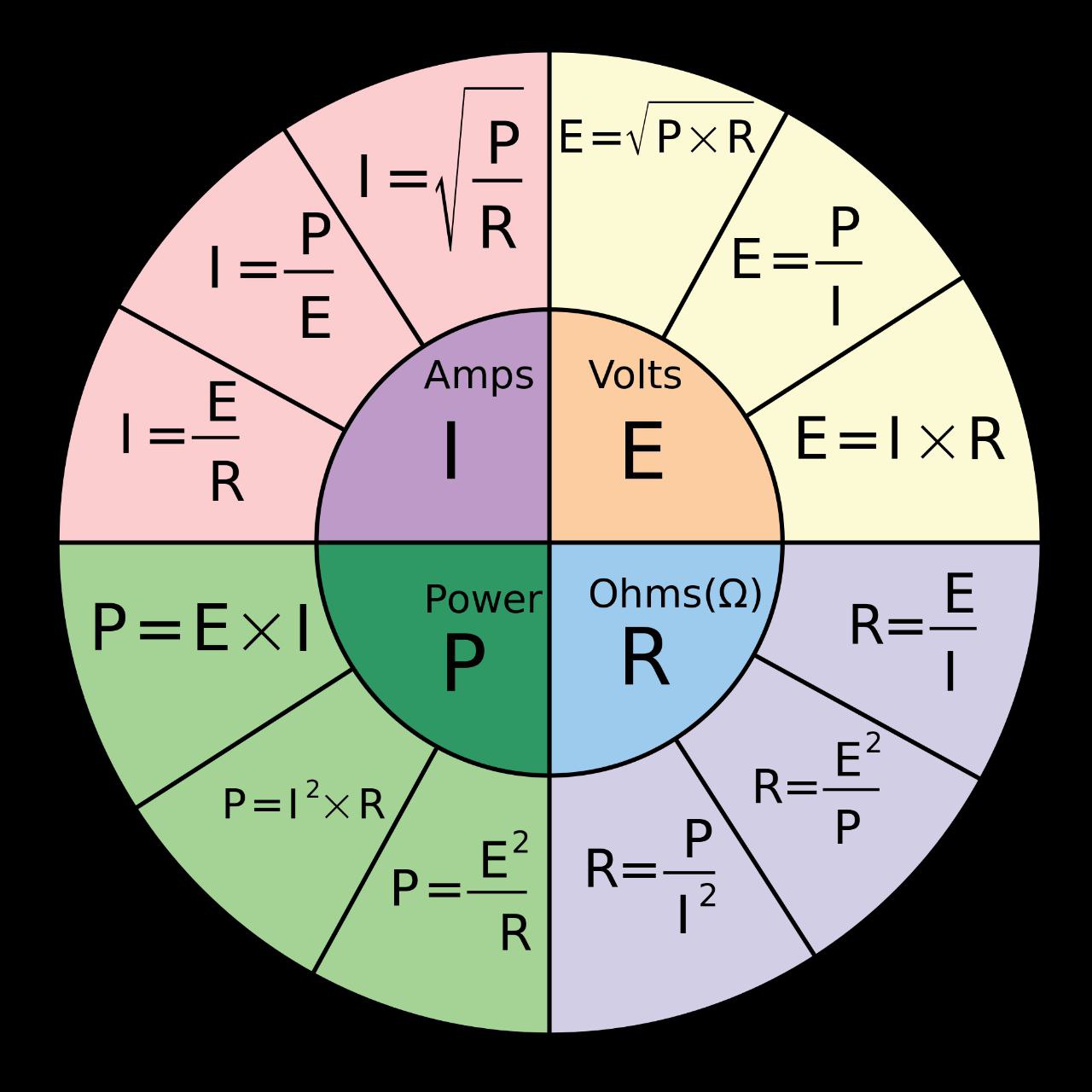

0.2 Ом, 5 вольт, то ток 25 А Для 2 А нужно 2.5 Ом Померь сам провод. Там около 1 Ом наверное
Nnn
Это в случае кз, при нагрузке 1.5А на резисторе 2,5 Ом выделится больше 5 Вт тепла, или я что-то не так считаю?
Minato
Конденсатор дает почти кз, его внутреннее сопротивление меньше ома. 1.5А на 5 вольт это около 3 Ом. Это состояние наступает уже после зарядкт конденсатора. 2.5 Ом, 5 вольт дают 2 А Это дает 10 ватт тепла
Oleh
@NNN вопрос не мало важный что собственно за нагрузка (устройство) и как ты измеряешь ток?! Если импульсная нагрузка, то повербанк может просто стабилизировать ток до 1.5 А в случае скачка, а блок питания не имея стабилизации просто уходить в защиту. И в этом случае мультиметр (а в данном случае usb тестер) при большой частоте импульса тока будет показывать что всё стабильно 1.5А 5В.
Nnn
Устройство постоянно стабильно потребляет 1,5 А, но на входе стоит ёмкость 680 мкф, чтобы чистить шумное питание юсб. Я знаю, что импульс тока большой, но резистор по питанию не должен его сильно просиживать и греться
Oleh
Попробуй посмотреть на потребление от повербанка не через usb тестер. а в разрез usb провода поставить хороший мультиметр и посмотреть ток, заодно и напряжение (желательно осциллографом) Кстати вопрос к знающим есть ли на рынке осциллографы (или мультиметры) которые рисуют собственно график тока, а не классический напряжения?!
Minato
Вставь резистор, меряй напряжение по нему. Получишь график тока. Это куда проще чем пытаться улучшить осциллограф
Oleh
Я так и подумал спасибо
Sergey
каким образом?ацп всегда с напряжением работает
Nikolay
Осциллограф по определению прибор, регистрирующий зависимость напряжения от времени.
Nnn
Был у меня проект, разрабатывал измеритель тока с возможностью вывода токового профиля на компьютер в режиме реального времени, правда там токи были микроамперы
