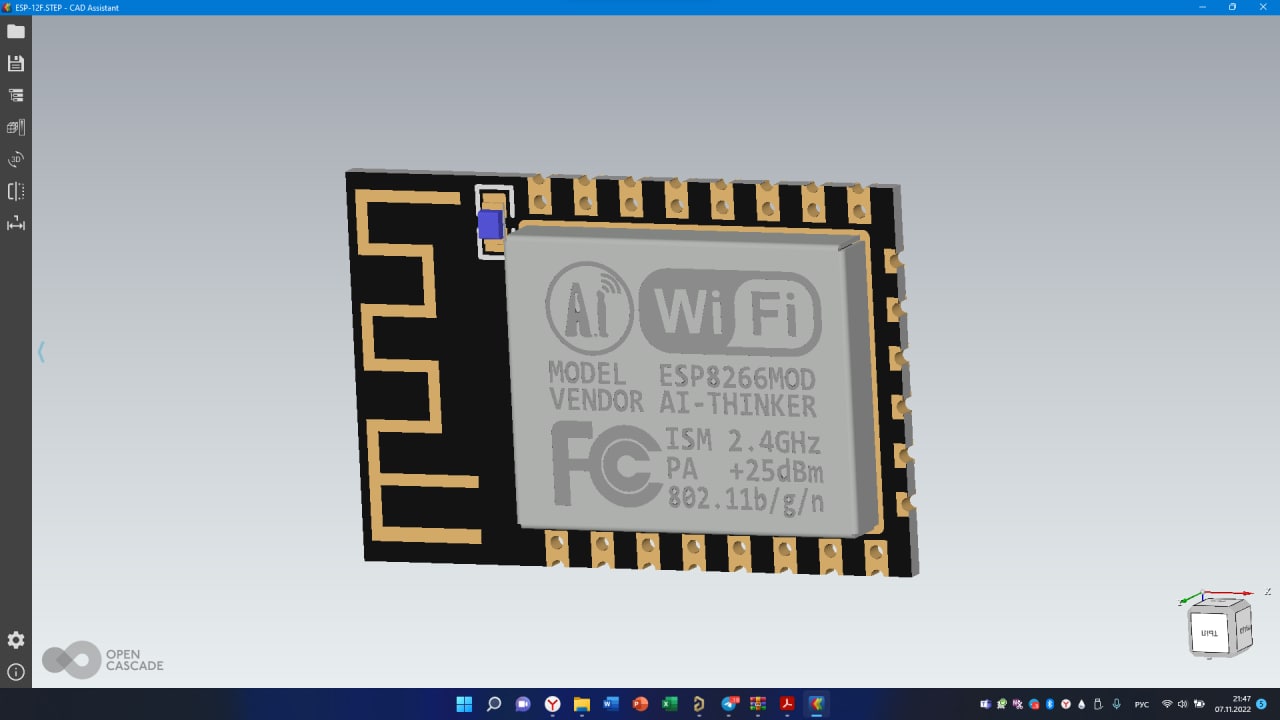

Друзья, проектирую портативное устройство. Вот есть такой китайский модуль ESP12-E с контроллером ESP8266. В принципе как вариант я могу прикрепить модуль целиком на плату - впаять за крайние "половинки" отверстий в модуле в отверстия на плате. Мне не нравится этот вариант, т. к. требуются большие габариты весьма. Есть ли какая-нибудь микросхема трансивера Wi-Fi, чтобы я мог с контроллера управлять ней, она занимала меньше места и имела также минимальную обвязку ? В идеале бы просто прием/передача через микросхему по I2C или UART также. Вот не доверяю китайским модулям. Антенну как на модуле я могу и в альтиуме развести сам.
Комментарии: 17
Byte
Взять голую ESP8266 и развести под неё плату самостоятельно?.. https://www.chipdip.ru/product0/8008541739 В продаже вон даже в ЧиД есть, не проблема достать. Ну или сдуть с модуля экран и добыть оттуда, но это уже на любителя.
Artyom
вариант неплохой. Но тогда же надо еще лишний контроллер впаивать и возится с прошивкой ?
Byte
Почитайте даташит на ESP8266EX :) Она сама себе контроллер. Прошивается по UART без проблем. Собранная самостоятельно плата не будет отличаться от китайского «модуля» ничем, кроме размеров. На модуле ESPшка и память для неё прикрыты экраном — собственно, отсюда и габариты. Если на две стороны растащить — будет занимать меньше места. Ну, с радиотрактом помучиться придётся, тут сразу говорю — развести антенну на 2.4ГГц и правильно её согласовать — непросто, если ни разу этим не занимались.
Artyom
Понял, благодарю! Это вариант идеальный практически. По поводу антенны - понятно, что антенна - это LC-контур. Можно постараться найти pcb-проект данного изделия и в принципе скопировать данный рисунок и толщину медного слоя на антенне. Если лень делать расчеты и не знаешь как
Byte
Есть даже готовые «футпринты» антенн для множества CADов. Но многое зависит и от текстолита, и от изготовителя плат… Мне пришлось на партии, например, антенны скальпелем подрезать — у производителя поставщик текстолита сменился (или партия) — резонанс уехал. Но в данном случае не так критично будет.
Firelander
а как определили что резонанс уехал?
Byte
Векторником проверял. Длину антенны просто уменьшал по чуть-чуть, пока в резонанс не попал, после чего стало ясно, на сколько резать остальные — и вперёд. Да здесь вайфай, полоса широкая, расстояния небольшие — так что не особо критично. Можно и керамику поставить, но это излишнее в данном случае, кажется.
Firelander
подпаивался к плате вместо чипа? просто где гарантия что эта подпайка не меняет параметры
Byte
Калибровал сперва на отдельной платке, сделал там 50Ом, потом подпаивался, да. Ну… учитывая, что до подрезания антенн железяки друг друга переставали слышать где-то на пяти метрах, а после — вытягивали под 70-80 метров — думаю, всё прошло нормально ;)
Artyom
Уменьшали толщину слоя ? Мне в принципе чтобы в пределах помещения аудитории хватало мощности на передачу надо
Leonid
Рискну навлечь гнев экспертов, но в интернетах люди у есп12(который в nodemcu) отрезают "текстолитовую" антенну и подпаивают готовые внешнте, и даже уверяют, что работает. Для помещения, мне кажется, вполне должно хватить
Anonim
Зачем? существуют двеборды с внешней антенной
Leonid
Да разные могут быть причины. Например, улучшить связь в уже собранном и запрограммированном проекте
Anonim
Так заменить модуль гораздо проще чем отрезать текстолит и че-то там колхозить... А запрограммировать есп вообще не вижу проблем. Слил дамп с одной - залил на другую
Leonid
На текстолите же достаточно просто дорожку перерезать Ну, может денег нет, заказывать и ждать долго, да мало ли что еще. Я не топлю за то, что именно так и нужно делать, но вот такой вариант вполне есть. Тому, кто уже десятки, сотни, а то и тысячи устройсты запустил - конечно же, поменять плату - рутина на минуты, плюс в закромах уже вче наверняка есть. А новичкам, да и просто тем, кто не собирается становиться Мегавольтом, а хочет просто собрать девайс дл конкретной задачи - может быть и затруднительно.
Saw
нормальная плата. Работает год без отключений, по вайфай через роутер кладет данные с датчика.
Serg
Esp-01, esp-01s габаритами поменьше. Если ноги разъема выдрать Померял. Не меньше. Только кажется такой зрительно. Чуть тоньше за счёт отсутствия экрана.
