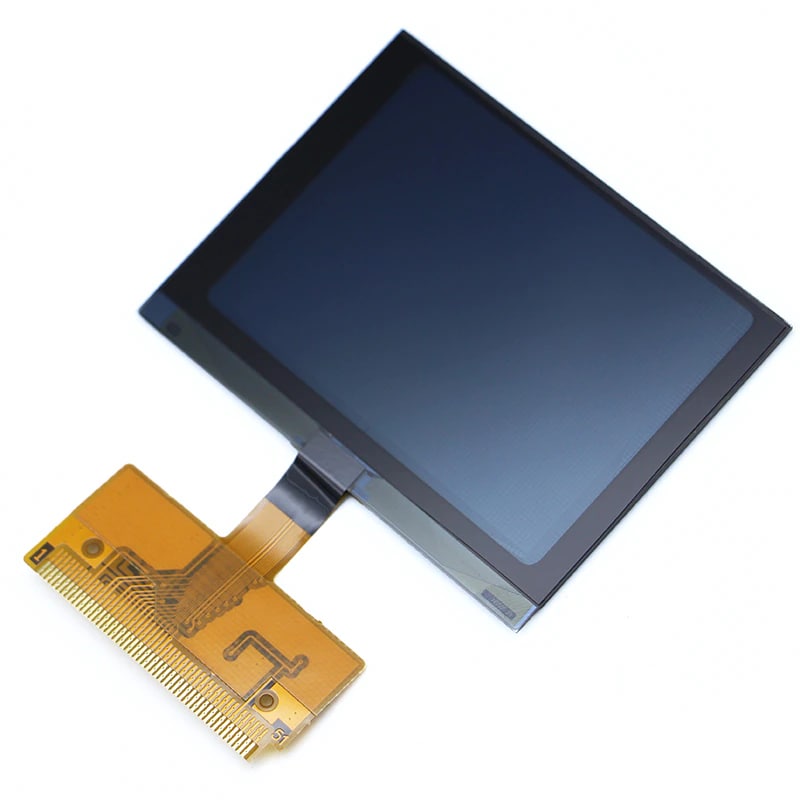

Господа, имею такую балалайку - приборка старой audi a6 c5 сюда паяется дисплей на который хотелось бы найти даташит или приму любые подсказки, хочу заставить его работать от нашей любимой ардуины =) Картинки: 1) Приборка (экран паяется с нижней стороны) 2) Лицевая сторона 3) обратная сторона экрана Экран с приборкой стыкуется 18 контактами из 51 (дубли отсек), если учитывать что подключение по SPI 8 bit (это 15 контактов с питанием)
Комментарии: 11
Taylor
хочется использовать сам дисплей отдельно или в машине вместе с приборкой?
Evgeniy
Вообще в сети есть arduino FIS (там информация передается по старой шине 3LB, а у нас уже CAN пошел), хочется использовать в приборке, с выводом доп. информации
Taylor
тогда вам не нужен даташит на сам дисплей. надо работать с интерфейсом приборки. есть готовые проекты, например этот http://afis.info/ за вменяемые деньги, либо искать описание протокола FIS в интернете, всё есть
Freeman
что заинтефейс тут? mipi dsi& ltdc/vga?
Taylor
не забывайте, что приборка тоже пишет на экран важные сообщения, типа давления масла или уровень тормозной жидкости. дисплей от приборки отсоединять нельзя
Evgeniy
Про Сакена знаем, его модули были установлены в другие авто Если бы я знал что за интерфейс, я бы уже копал в его сторону =) Пока изучаю варианты а как же ColorMFA, ColorMFD и bla bla bla?
Freeman
напишитее тут потом, как узнаете, самому интересно...
Evgeniy
Тоже любитель VAGинок? =)
Freeman
у меня целая серия роликов по ним))
Taylor
colormfa забирает все эти сигналы отдельно с приборки и выводит самостоятельно уже. если вы хотите делать точно так же, то смысла оставлять старый дисплей не вижу https://github.com/fismaker/fis вроде информации для изучения достаточно
Evgeniy
Вообще я ставлю эти экраны в машины, часто владельцы забирают и хотят запаять в мастерской, потом возвращают типа экран не работает, даешь второй - неработает... третий - о чудо работает! Хочу сделать типа тестер экранов перед продажей, так как надоело мучаться и выслушивать этих жертв телефонных сервисов =) У меня те же экраны встают с первого-второго раза спасибо, это все мы проходили
