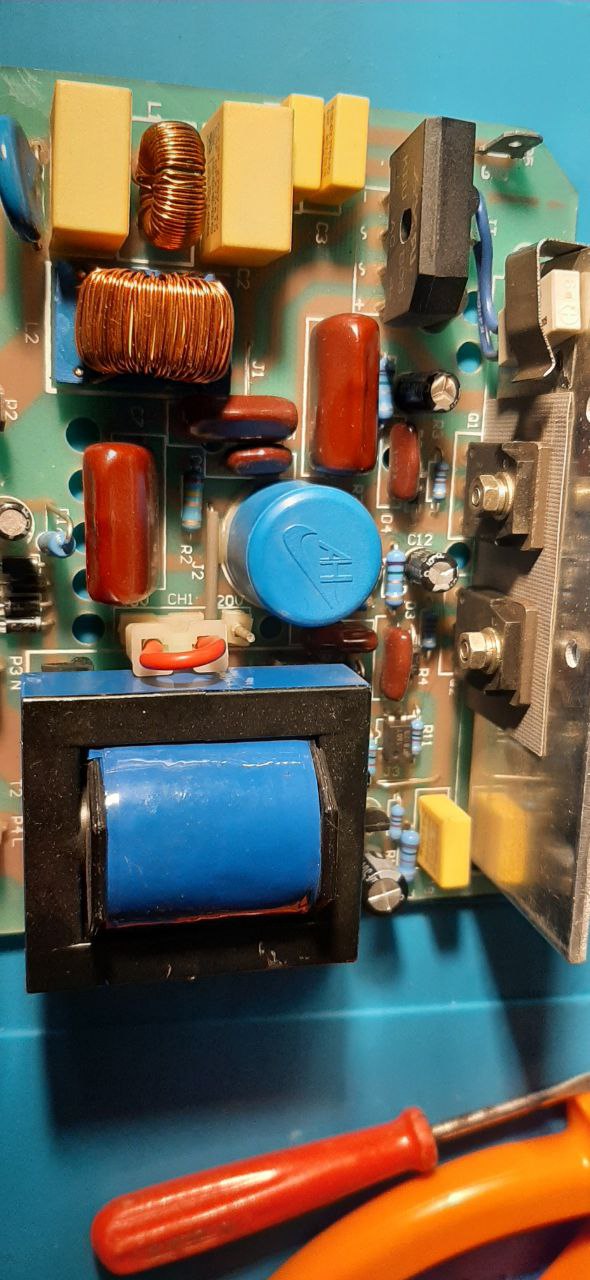

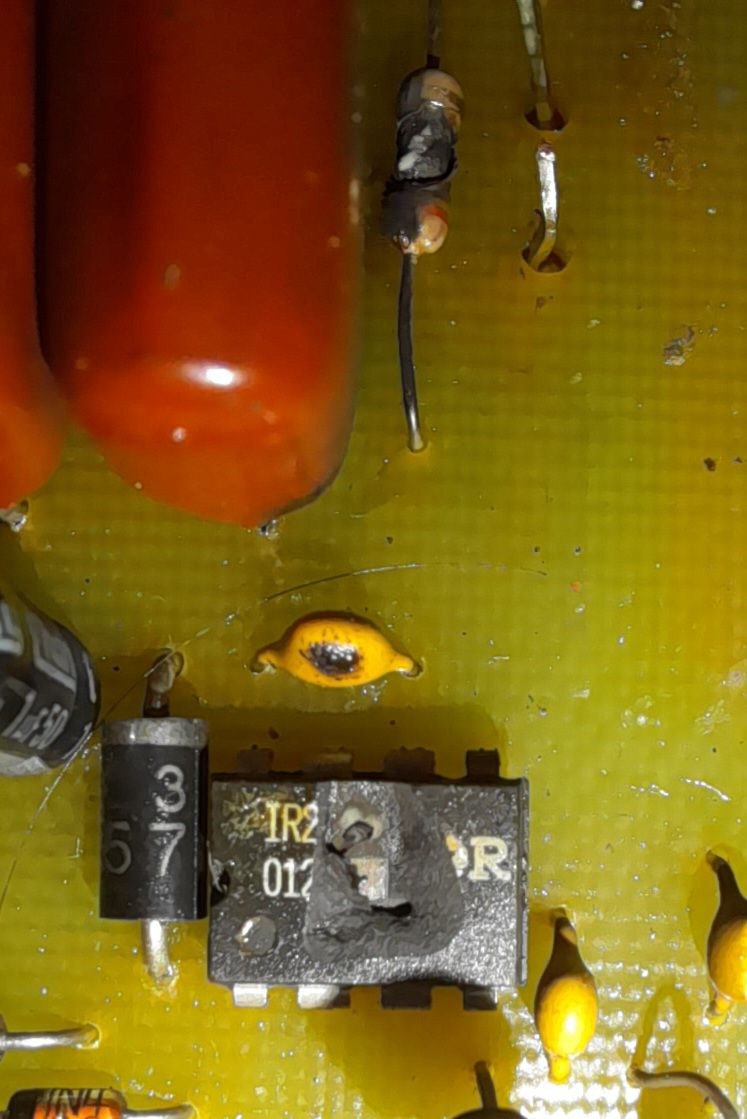

Необходимо опознать драйвер. Сложность в том, что он взорвался и сохранилась малая часть маркировки. На первой картинке пациент, который нужно найти, на второй, ближайшее, что я смог найти. Не знаю, что означают цифры во втором ряду, может быть они помогли бы разгадать квест.
Комментарии: 11
Matau
Походу IR2153(S)
Nikolay
https://remont-aud.net/ic_power/
Gin

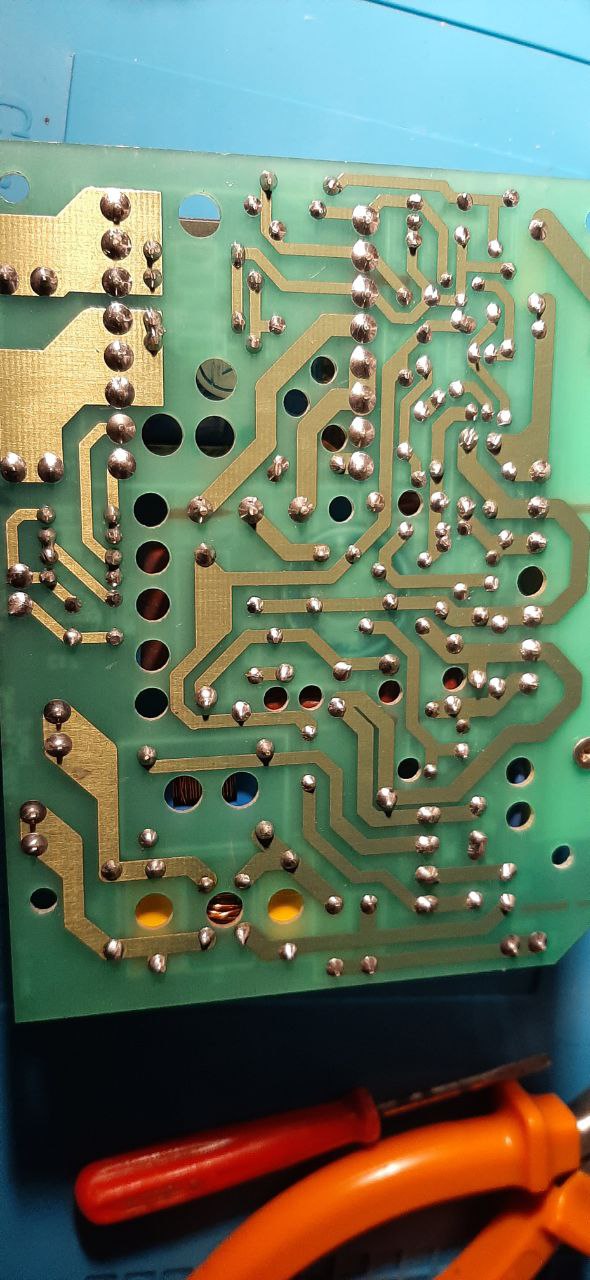

фото со стороны пайки и со стороны деталей размером побольше можно?
Easy

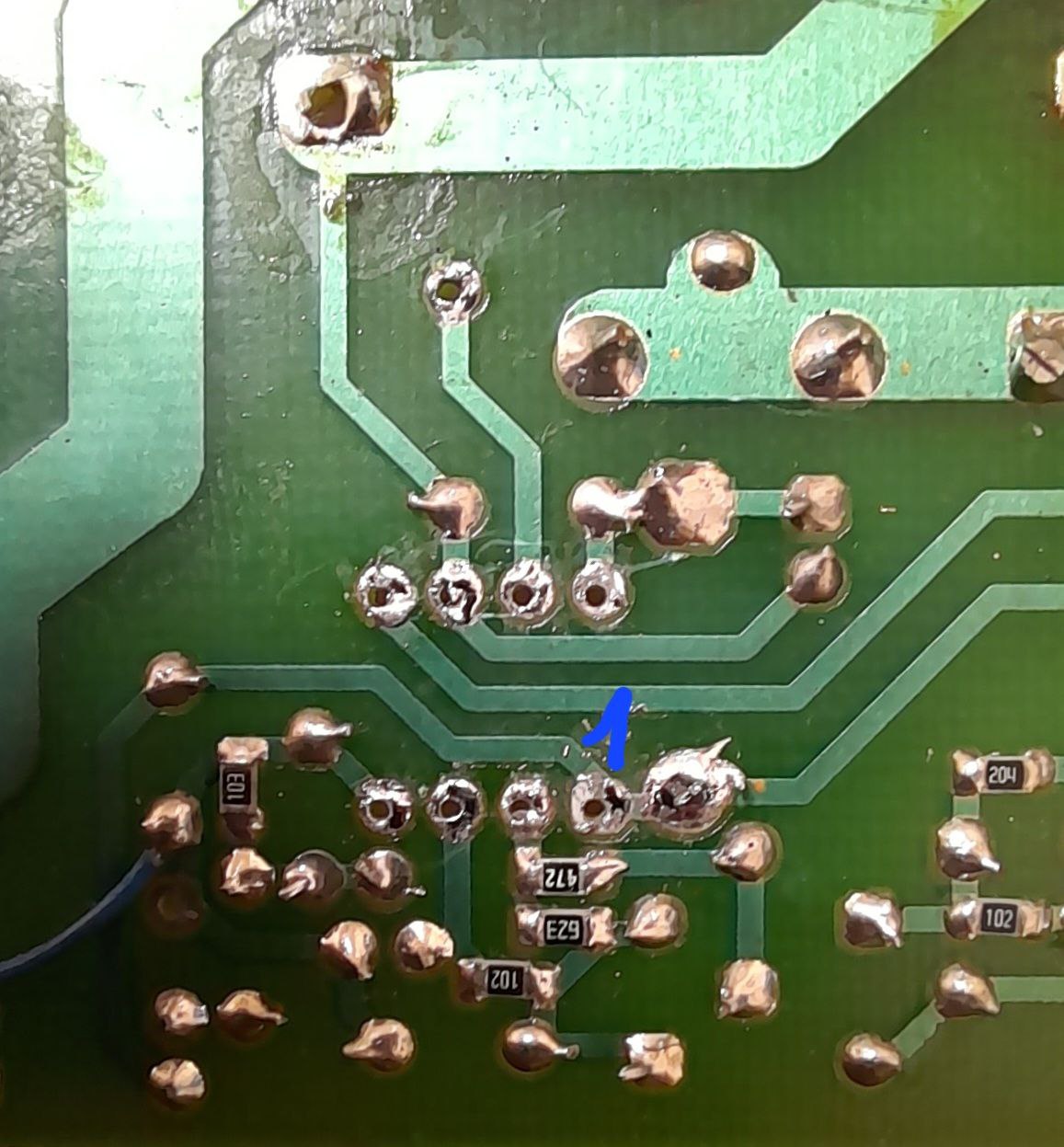

Синим выделено где стояли мосфеты и подписал первый пин драйвера
Gin
https://2shemi.ru/ir2153-parametry-mikroshemy-datashit-i-shemy-blokov-pitaniya/ Кстати, IR2153 – это улучшенная версия популярных микросхем IR2155 и IR2151, которая включает высоковольтный полумостовой драйвер затвора. IR2153 предоставляет больше возможностей и проще в использовании, чем предыдущие м/с. Тут имеется функция отключения, так что оба выхода формирователя стробирующих импульсов могут быть отключены с помощью низкого напряжения сигнала. Помехоустойчивость была значительно улучшена, как за счет снижения пиковых импульсов. Наконец, особое внимание было уделено максимально всесторонней защите от электростатических разрядов на всех выводах. https://static.chipdip.ru/lib/196/DOC000196794.pdf HIN микросхемы тактируется RC цепочкой: смд резистором 623=62КОм и желтым конденсатором, находящимся между ногами 2,3,4 драйвера и краем платы. LIN микросхемы тактируется RC цепочкой: смд резистором 102=1КОм и желтым конденсатором, находящимся между ногами 2,3,4 драйвера и краем платы. Если не секрет, какой это прибор? Судя по всему это не IR2153, вы правы скорее что-то похожее на IR2102. Непонятно назначение 4 диодов 1N4148.
Easy

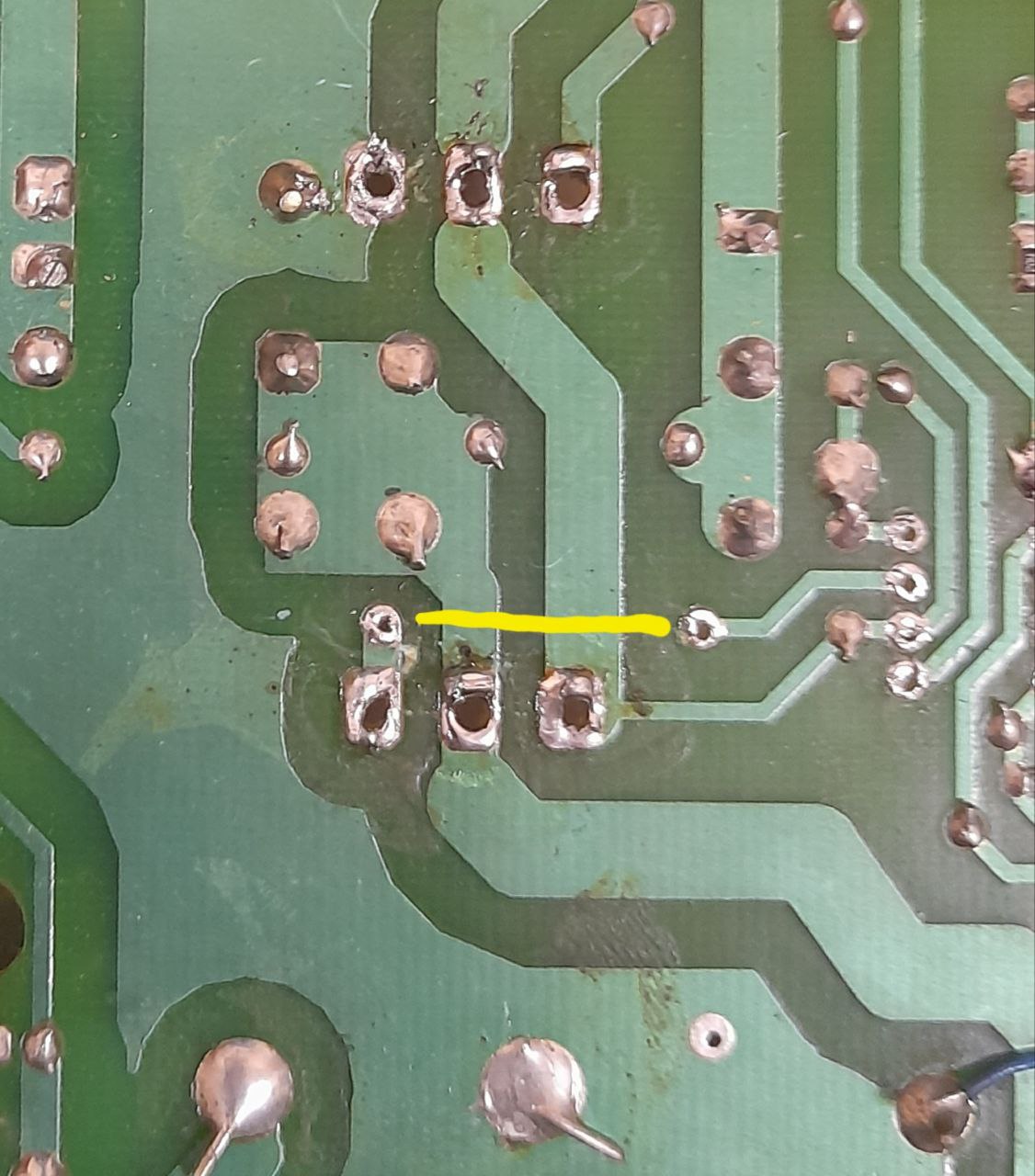

Пуско-зарядное устройство. В месте, которое помечено линией находился резистор, который тоже бахнул. Мосфеты целые, единственное, что у них ноги оторвало.
Sanchez
Скорее всего вынесло все полупроводники. Мосфеты в момент аннигиляции замкнули силу на драйвер, попутно сожгли резюки в гейтах. Достаться могло и оптопаре и что там еще рядом в цепи питания драйвера.
Matau
Конденсатор сгоревший и резистор , видно на фото
