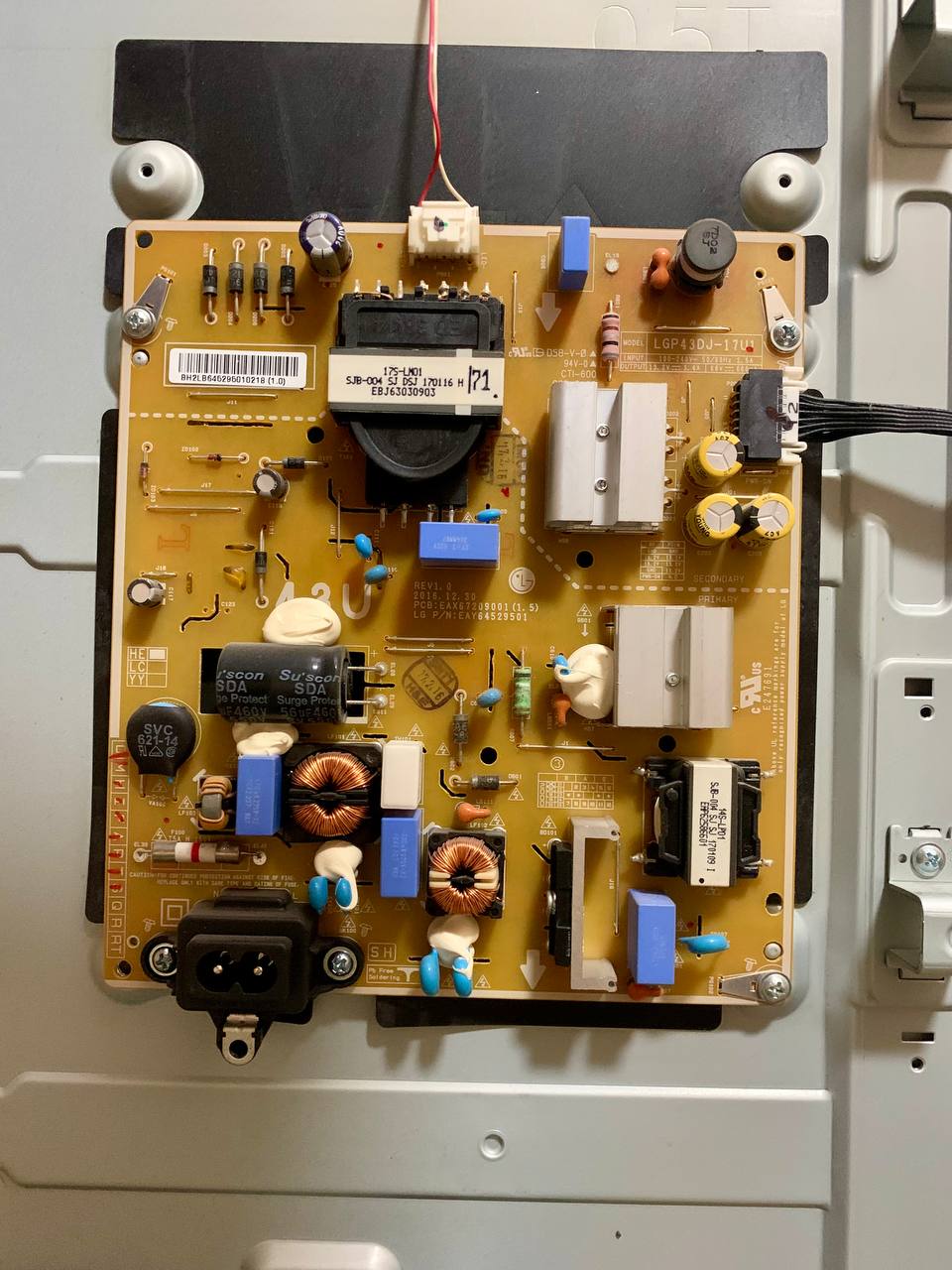

Ребя, видел статью как в обход шима подсветку включить и регулировать ее потенциометром. (Пните куда надо если тут не по теме). Короче тут на выходе на подсветку без нагрузки 165V постоянного, а с нагрузкой 66 показывает. ( там последовательная цепочка из 21шт по 3,3в) так вот реально эти 66 получить в обход шимгенераторов? А если нет, так может можно диоды параллельно посоединять и запитать просто от 3.3в?

Комментарии: 7

  1. Yanis

    Параллельно не включить, не переделывать же сейчас платы со светодиодами. Решения тут два, найти статью, где всё уже решили и сделали инструкцию что и где менять конкретно на этой плате. Или курить схему этой платы и думать где её править и как включить потенциометр.

    • Kolodin

      Понятно, спасибо! По этой плате статей не нашёл, попробую разобраться. А если я просто внешнее питание подам, надо что-то близкое к 165 вольтам?

      • Yanis

        Нет, что то около 70В

    • Kolodin

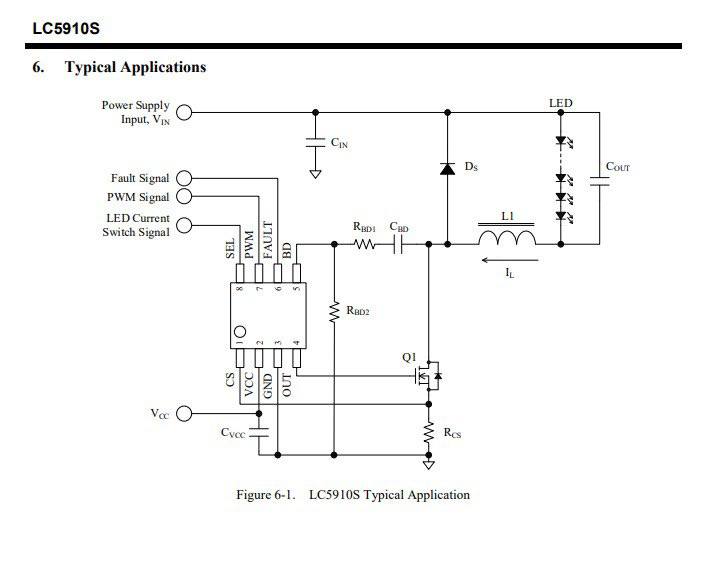

      Немного покурил схему, шим управляется контроллером lc 5910, вот я думаю ключевые моменты с даташита, но как правильно сделать пока не могу понять. Нужно чтобы шим не генерировался совсем. В статье, что я находил просто выпаивали ногу pwmi но там другой контроллер

      • Vasil

        Разорвать дорогу и подтянуть к 3.3? Будет жарить на полную. А менее карательные меры, аля увеличить индуктивность, чтобы пульсации упали, не вариант?

        • Kolodin

          Так мне не уменьшение пульсации надо, а полное ее отсутствие. глаза капец чувствительные. Ну и чайниковость мне не позволит более сложные манипуляции произвести. Пока пытаюсь понять где именно вы предлагаете разорвать

          • Yan

            да, бле... ну возьми какой-нить биполяр, tip127 или подобный, или дарлингтон, в базу переменник и крути его. питальник соответствующий
