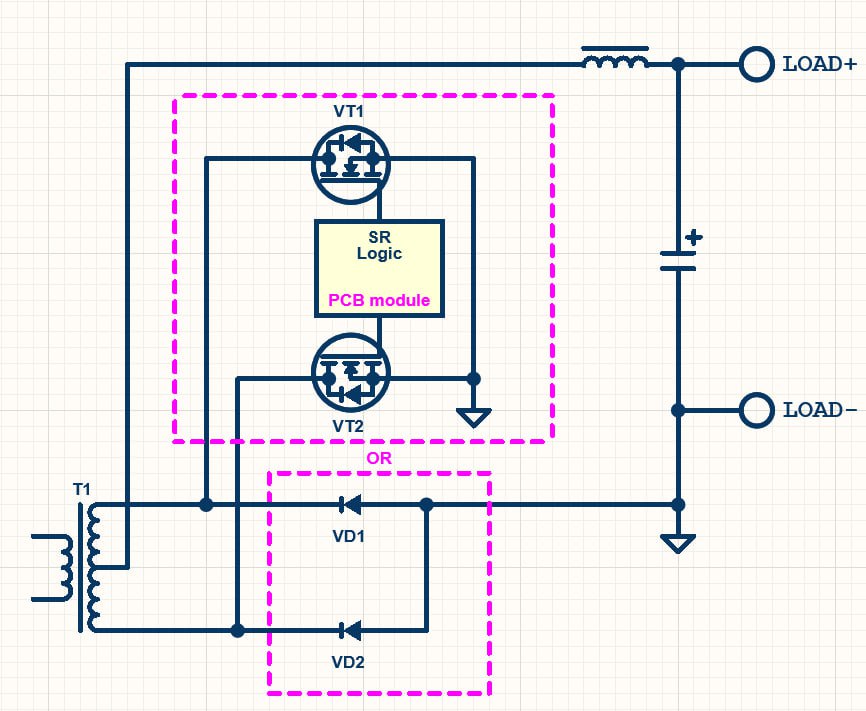

Всем привет. Есть некоторый источник питания, с двухполупериодной схемой выпрямления. Есть идея сделать вариативность выбора выпрямителя: либо классический на диодах, либо синхронный на транзисторах в рамках одной платы. Выбор типа выпрямителя определяется на этапе сборки платы. Хотел уточнить, нормально ли будет работать диодный выпрямитель?

Комментарии: 16

  1. Mezzo

    Почему на массе не вывод от транса? На транзисторах падение меньше?

    • Sergey

      Ну такая топология при использовании N-канальных ключей при синхронном выпрямлении. Примерно такое же хочу провернуть и с диодами. Ну, по идее, при определенной мощности на выходе выгодней использовать синхронное выпрямление. Но, как понимаю, тут надо рассчитывать исходная из цены, параметров ключей и много чего

  2. Flopik46

    Все зависит от тока....если большой то мучаться с синхроным выпрямителем...если не очень то диоды в корпусе то220

    • Sergey

      Ну, я более-менее представляю, как выбрать, в каком случае использовать диоды, а в какой случае выгодней транзисторы. Просто диоды в таком включении не использовал раньше, поэтому и спросил)

      • Flopik46

        В каком таком? Когда анод на массе? Или что?

      • Mezzo

        Отлично диоды работают в таком включении

        • Sergey

          Отлично) Как понимаю, параметры такие же можно получить, что и при "классическом" включении? Ну, когда средняя точка на земле

          • Sifun

            частоты то какие

          • Mezzo

            Да Но вот не понимаю зачем миксовать с тразисторами

            • Sergey

              У блока питания плотная компоновка, и есть несколько исполнений, отличающихся выходной мощностью. Есть идея, чтобы снизить выделение тепла на диодах при большой выходной мощности, заменить их синхронным выпрямителем. Например, при 15А тока на нагрузке, при диодах Шоттки порядка 9 Вт в тепло, а если синхронный выпрямитель (например для IRF3205) - всего 1,8 Вт. В целом, идея получить более высокий КПД при большой мощности, чтобы система охлаждения справилась нормально

          • Nikolay

            Положение диодов влияет только на полярность выхода. Остальное остается без изменений.

            • Sifun

              так то никаких проблем так же работать всё будет полезность комбы зависит от напруги и на самом деле под вопросом, синхронник ставят при плотном дизайне под высокий кпд 12 24 48 дальше редко диоды потребуют больших радиков

  3. Nikolay

    А ключи правильно стоят? У тебя же инверсное включение. Через паразитный диод ключа будет ток идти в одном такте постоянно.

    • Sergey

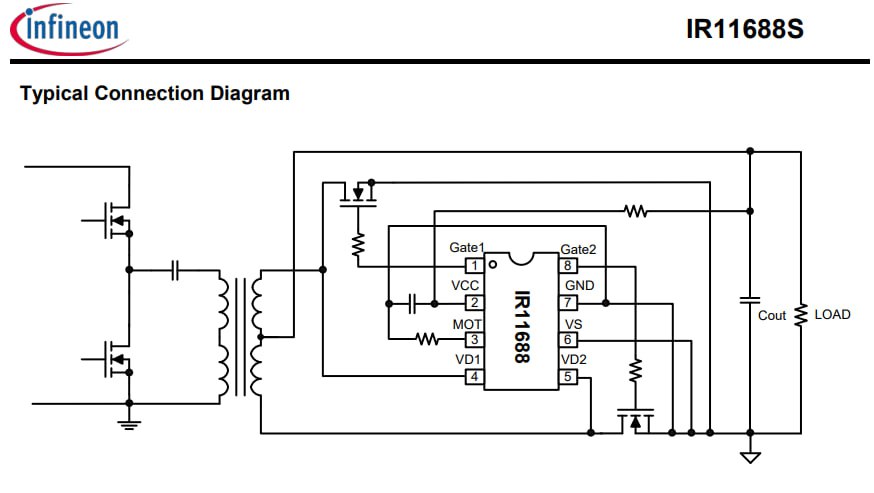

      Вроде да. Как понимаю, выпрямление будет идти через диод, пока не откроется транзистор. У Infenion в даташитах также

      • Nikolay

        А, точно, там хитрая работа ключа.

  4. Sergey

    Тут же написал) "Выбор типа выпрямителя определяется на этапе сборки платы."
