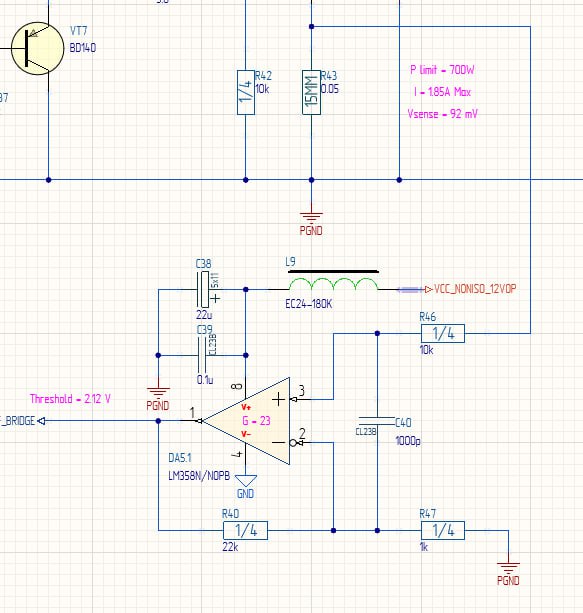

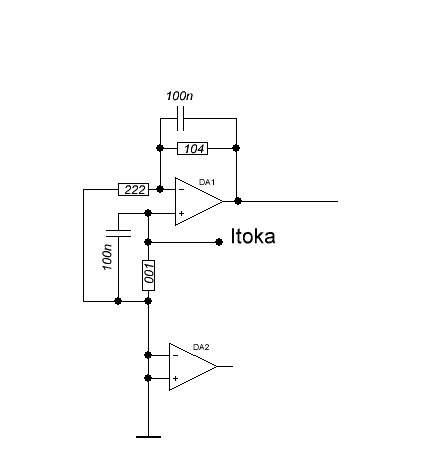

Всем привет. Делаю защиту по току на шунте в полумосте работающего от +380В, на схеме он R43. И сейчас хочу выбрать другой ОУ, в LM358 лишний второй канал, да и не уверен, что хорошо он подходит для этих целей. Пока данные такие: при падении на шунте 92 мВ, на выходе должно быть около 2-3 В для срабатывания компаратора, получается что в данном случае КУ = 23. Хотел спросить, какой ОУ можно поставить, чтобы было доступно, недорого и работало от однополярного питания +12В?
Комментарии: 37
Aleksey
Скорость вход/выход скорее определяет, остальное в чипдип и сравнивать даташиты по ключевым характеристикам
Sergey
Пока думаю использовать TL081, у него скорость нарастания сигнала 16В/мкс, и, как понимаю, чтобы достичь условного 2,5В на выходе потребуется порядка 150 нс, это и будет время реакции схемы на превышение тока. Собственно это мне вполне достаточно. Верно понимаю? Кстати, логично бы поставить защиту входов ОУ, чтобы не сдох он при выбросах в обмотке трансформатора (хоть снабберы и стоят). Достаточно ли поставить просто диоды по входу ОУ?
Red
а что у тебя за шим контроллер?
Sergey
TL494. Да, я понимаю, что 150 нс для него много)
Aleksey
Он же не однополярный?
Sergey
Не уверен, что хорошая идея ловить миливольты им Да, это я не доглядел. Но тем не менее, вопрос открытый, что можно влепить вместо LM358)
Aleksey
Операционником же ты ловишь
Yanis
Нужен оу с входами до линии питания. 5 вольтовые оу чаще так могут, можно поставить линейник.
Andrey
AD822 ?
Sergey
По идее да, только меня несколько смущает использовать его для детектирования малого напряжения относительно земли. Просто я не видел, чтобы для этих целей используются компараторы. Как правило - ОУ и следом компаратор, или ещё что-нибудь другое Он всем хорош, только дорогой) LM358 стоит 20 рублей, AD822 - 1500) Да, забыл указать цену искомой микросхемы - это около 50-150 рублей)
Aleksey
Тем более, что по сути тебе же и нужен компаратор?
Aleksey
И да, может лучше компаратор поставить?
Yanis
Если сделать питание 5В, то можно взять GS8551 (китайский аналог AD8551). У входной цепи будет постоянная времени 10 мкс и такая же реакция.
Sergey
Ну, у меня там нет питания +5В, но за китайский операционник спасибо) если будет как от Analog Devices, то вообще супер
Wildwind
А какое питание есть?
Sergey
Только +12В
Wildwind
Поставить ldo и пару мелкой керамики, не сильно размер платы увеличит. ОУ жрет совсем немного. GS8551 стоит 41 цент на lcsc (так же есть на али), а характеристики, судя по даташиту, весьма хороши.
Aleksandr
если чувствительность нужна высокая ,то берут микроконтроллер ,если простая то стабилитрон ,а если дискретная то 74hc серии или компаратор,а с помощью операционников используется только замер напряжения
Yanis
Что за несвязный текст?
Aleksandr
да забыл сказать на операционнике хорошо делать токовую защиту,но по схеме у ВАС нарисована токовая защита ,а провод защиты в воздухе ВИСИТ
Sergey
Ну, я токовую защиту и делаю. Только не понял что за "провод защиты" и где он у меня висит в воздухе.
Aleksandr
если делаете токовую защиту то вы должны разорвать точку R40,47 и запитать оттуда устройство ,а на данный момент у ВАС вольтметр и надо ещё компаратор вешать на выход операционника
Sergey

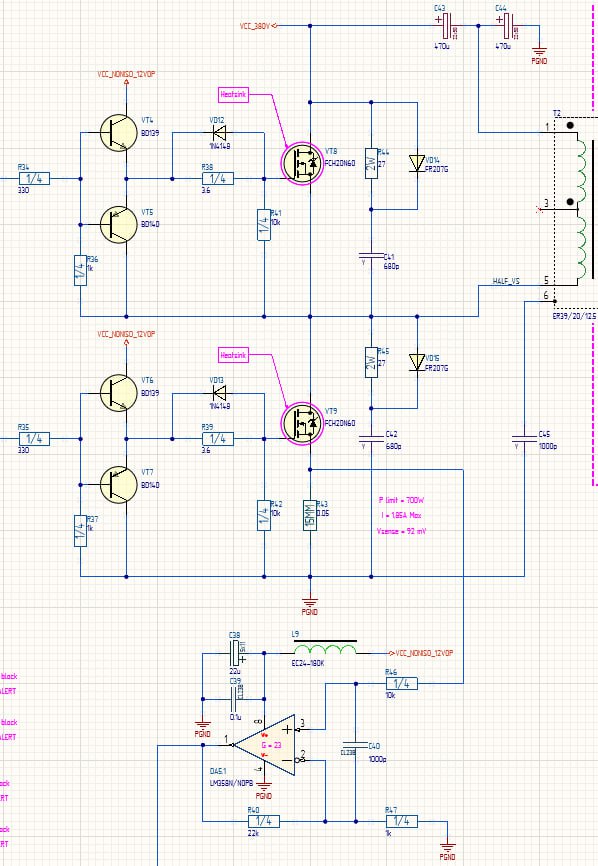

Вы что-то чудное говорите, уважаемый) Специально для вас привожу более полный кусок схемы
Alexey
А эта схема точно работает? А то я никак не пойму как должен открываться верхний полевик от 12В. С нижним всё понятно.
Sergey
Слишком чувствителен к помехам, да и шунт быстрее и надёжнее, как по мне Пока только в разработке. По идее, верхний ключ должен открываться от 12В относительно средней точке трансформатора
Yan
Нужен драйвер верхнего плеча или управление через гдт
Yanis
Тут напрашивается полумостовой драйвер. Там и мёртвое время будет и компактнее, один корпус so8. Микросхема простая и доступная
Sergey
Да, я хотел изначально ставить что-то типа IR2113, но в бюджет не влезаю. Поэтому заменил её 4 транзисторами
Yanis
Я применяю EG3112, показали себя хорошо
Sergey
Спасибо, буду иметь ввиду. А в чем принципиально моя схема с транзисторами хуже полумостового драйвера?
Yanis
Как уже написали, она не заработает. Для включения верхнего ключа на его затвор надо подать VCC_380+12В, а эта схема так не сможет.
J71
А ведро горелых полевиков в бюджет входит? Схему на транзисторах дороже отлаживать. Я бы за драйвер.
Sergey
Это именно амперметр, и измеряет ток на шунте R43, через который и течет контролируемый ток. Просто один из концов резистора R47 соединён с шунтом R43 через Power Object (цепь PGND), что может вас и смутило. Устройство никак не запитать из разрыва R40-R47, это я вообще не знаю, зачем вы написали
Aleksandr
Я написал то что требуется ,тогда распишу подробно при требовынии высокой чувствительности нужен микроконтроллер,для грубой защиты требуется стабилитрон ,варистор,суперпрессор,для дискретного включения защиты микросхемы серии 74 hc токовая защита которую нарисовал и не включил никуда автор не пойдёт ,пока она сработает может что-то сгореть
Aleksey
Что за бред?
Aleksandr
У ВАС своеобразное мышление
Aleksey
Как чувствительность связана с микроконтроллером? Как стабилитрон защитит от превышения тока и где? 74-дискрет, ок, а микроконтроллер нет? А компаратор?
