вопрос к знатокам RF, нужно отключить прием wifi модуля. Распиновки нет чтобы отключить ресет на RF модуль, общий ресет нельзя отключать, так как без модуля принтер не стартует нормально. Что можно сделать с согласующей цепочкой на антенну? Или какие еще есть варианты?
Комментарии: 49
Firelander
50 ом заглушить антенну и фольгой обмотать модуль для надежности)
Lincv
как заглушить? снять емкость первую к микросхеме в согласующей цепи и этот выход микросхемы посадить на землю, сработает?
J71
Должно
Mezzo
Вместо антенны резистор на 50ом на общую шину модуля А если на сохранность модуля всеравно, то можно просто отключить от него антенну, но скорее ничего не будет, ибо там мощности ниочем
Lincv
а если просто вывод этот микросхемы на землю без резистора?
J71
Не стоит
Lincv
что не стоит?
J71
Заземлять выход передатчика
Lincv
а как , через резистор 50 Ом?
J71
Резистор нужен. И хорошую землю ему Да Даже лучше параллельно 2 шт по 100 Ом 0805
Lincv
а если 0402? и чем лучше если параллельно 2, вместо одного на 50
J71
Если один, то это скорее всего 47 ом или 51 ом, а 100//100 ближе к 50 омам даже если 5%. кроме того, 2 "толстых" в параллель лучше, чем 1 "длинный" на высоких частотах, индуктивность меньше. 0402 наверное тоже пойдут, но хорошо бы по мощности проверить. Хотя нам же не нужно идеально надёжное решение делать, просто "чуть лучше, чем просто оборвать антенну".
Lincv
спасибо, проверю это решение
Lincv
там антенна разведена на плате
J71
Приёмнику нормально, а передатчик обидится
Lincv

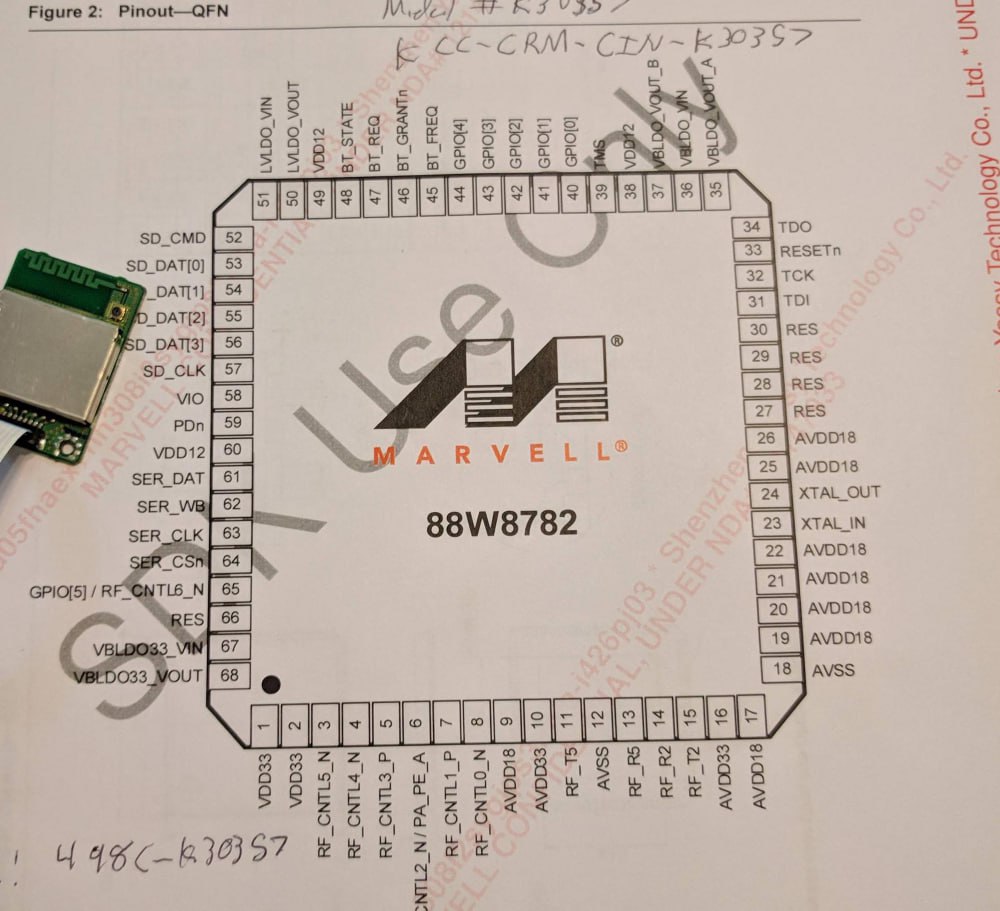

а как кстати идет переключение приемник-передатчик на одной антенне? вот эта микросхема стоит в этом модуле
J71
Внутри коммутатор видимо. Должно быть описано в датащите
Mezzo
Так wifi всегда одна антенна на прием и передачу Ну 150
Lincv
что 150?
Mezzo
2 и более тупо для скорости и качества Мбит
Lincv
да всегда одна, интересно как переключение реализовано
Mezzo
Про 5ггц хз, не изучал, но скорее тоже Ну пакеты же Кури даташит на стандарт На этом всё. Тут много нельзя
Lincv
много что нельзя?
Mezzo
Писать
Lincv
посему?
Mezzo
Читай правила
Lincv
Не сработало это решение, чем может быть чревато если посадить антенный выход микросхемы на землю? Может кто подскажет как у этой микросхемы отключить радио тракт? Это вайфай модуль в принтере
Nuc
Питание с тракта снять
Lincv
конечно понять бы какие это контакты на микросхеме, или все AVDD18?
Vasil
Т.е. ловит с отключенной антенной? Чудеса какие-то. Либо всё-таки антенна не отключена осталась.
Lincv
отключена и хорошо ловит вывод антены микросхемы подключен через резисторы к земле
J71
Фотку?
Lincv
заматали сейчас фольгой, берет если только прям рядом стоять, позже разберу
Lincv
так если полностью, принтер не видя модуля не будет запускаться
Nuc
А вообще выглядит как извращение, в настройках принтера его выключить.
Lincv
этого не достаточно, надо физически
J71

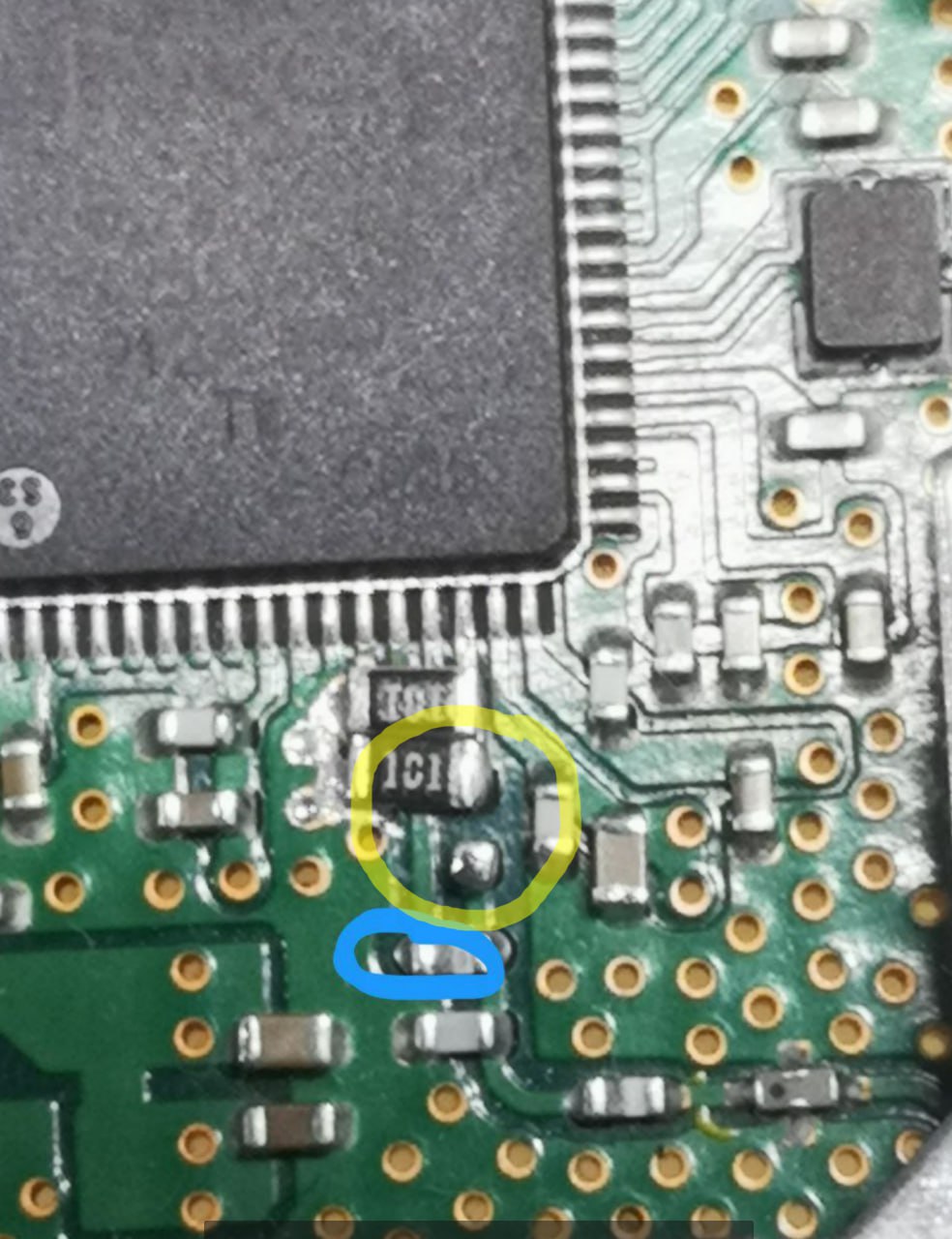

Как я понимаю, кондёр идёт на антенну. Можно его отпаять
Lincv
как я понимаю это катушка , через нее питание для активной антенны
Lincv

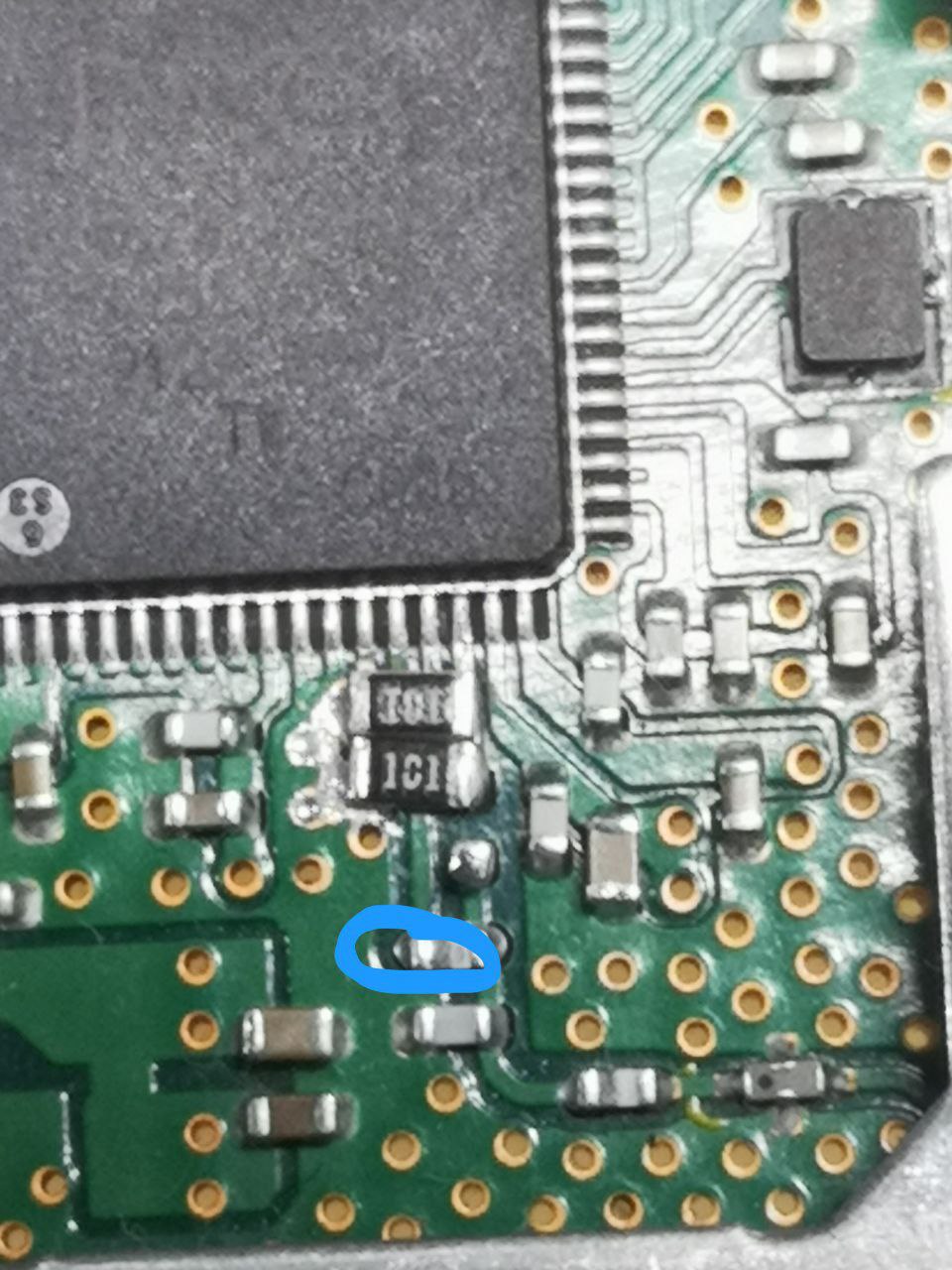

вот кондер с выхода микросхемы я поднял так стоп, помоему пинаут и их пдф файл с диаграммой не соответсвуют
Nuc
Купить принтер без вафли
Lincv
она и звониться 0Ом такого нету без вафли, как мне сказали
Nuc
Уверен что есть. *Опять что ли тендер "выигран"?)
Nuc
Между "контаками микросхемы" и антенным разъемом.
Lincv
это вы про питание?
Nuc
Либо полностью снять питание с микросхемы
Vasil
Ты антенну-то отключил?
Yan
С большой вероятностью сожжешь микру
Nuc
Тогда из самых простых конденсатор перед антенной снять, но вот рекомендация про 50ом актуальна **Еще можно воткнуть пустой mfh/ms156 c резюком на 50ом
Lincv
вот на фотке 50 ОМ, находит сеть
