Пока конкретного решения нет. Спасибо всем за интересные и полезные мысли по поводу этой задачи. Очевидно что хотелки заказчика придется существенно ограничить, в частности по поводу диаметра трубы (скажем 75 мм, а не 200) и скорость заполнения, скажем 10 сек, а не 1 сек. В качество рабочей так и осталась идея с баком и нагнетанием воздуха. Есть конечно вопросы по регулированию, очевидно нужен пропорциональный клапан который позволит регулировать давление. Я к сожалению совсем не знаком с этой областью автоматики. Возможно есть какие то перепускные клапаны которые позволят перекидивать и регулировать нагнетание и сброс одним устройством. В качестве обратной связи хотелось бы использовать датчик давления которые врезан прямо в крышку бака. И оценивать уровень подъема воды косвенно, по давлению, примерно как в бытовых стиральных машинах. Но что то мне подсказывает что так просто не получится, учитывая переходные процессы при наполнении и сбросе.
Комментарии: 8
Vladimir
Ну тут не проблема при необходимости обратись в региональное представительство компании festo и объясни свою задачку для клапана они смогут помочь, мне всегда помогают если есть задача предлагают варианты решения Да так не получится, а вот в условии задачи уже изменились условия по времени было 1 секунда стало 10 секунд, вот теперь есть смысл использовать следящий уровнемер он по времени уже схватит нужный уровень а дальше как автоматика успеет Либо уровень в баке мерить из которого будеш заполнять трубку, ну там следящий в самый раз будет только диаметр трубы чем меньше тем точнее а уровнемер можно и волновой с тросиком в эту трубу опустить тогда в трубке прозрачной ничего не надо мастерить, типа U образника сотвори с одной стороны прозрачная трубка с другой металлическая или пластиковая труба и подавай воздух то в одну сторону то в другую сторону U образника
2n2
Спасибо! Я правда не до конца понял вашу идею про U образную трубку. Если будет минутка набросать эскиз (можно на салфетке), то я был бы признателен.
Vladimir
Если время ждет то завтра с утра накидаю идейку на бумаге
Konstantin
Не трудись, я уже потрудился:
Vladimir
Ну нечто подобное
Konstantin

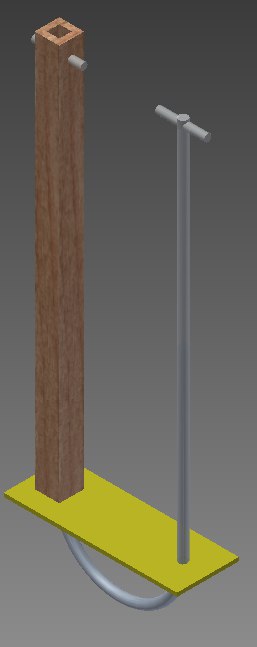

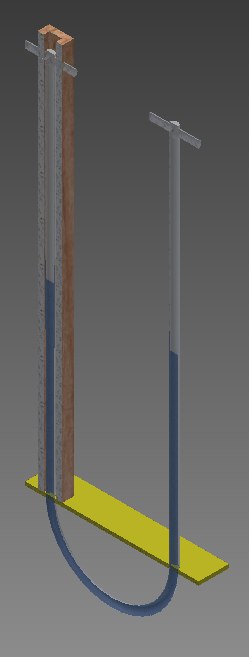

Вот тебе U-образная труба, причем одна ее часть спрятана, сверху впускные и выпускные клапаны Ща в разрезе покажу Синенькая - вода. В нормальном состоянии она налита до половины видимой трубы Теперь подаем воздух в левую часть и открываем клапан на выпуск в правой и вуаля, столб воды в правой части прыгает вверх Потом наоборот, в левой части клапан открываем на выпуск, в правой на впуск и столб воды исчезает из видомости Качели, епрст Стрелки надеюсь не нужно рисовать, а то спать пора...
Vladimir
само то только внизу можно прямую трубу и два угловых отвода на 90 градусов, а так именно та идея что я и говорил, ну и вту трубу которая не прозрачная смонтировать следящий уровнемер волновой с тросиком
Konstantin
А успевать будет эта штука с тросиком? Мне кажется она слишком инерционная, хотя при 10 сек за цикл, может и будет - тут я хз, не пользовался такими. Я лично за ультразвук или оптику!
