Вопрос на засыпку, на алиэкспрессе и ибее китайцы продают сейчас кучу "совместимых" ПЛК за смешные деньги - буквально от 10 евров и выше, от 40 до 70 выбор становится просто гиганским. Вопрос, что из этого можно использовать для дома? (дом, гараж, теплица) Есть у кого-нить практический опыт в данном деле?
Комментарии: 34
Vasily
Vipa те же посмотри. Полностью со степом совместимы.
Konstantin
Випа да, совместимые, но бюджетными их назвать трудно, да и зачем мне домой такая сила? Мне дюжину входов и выходов для начала. Я вот к таким приглядываюсь: https://www.google.com/search?q=FX2N-20MR&oq=fx2n&aqs=chrome.1.69i57j69i59l4j0.7764j0j8&sourceid=chrome&ie=UTF-8 Конечно программировать их то ещё удовольствие, но с другой стороны и алгоритм не сложный
Vasily
Да ладно. Мелсек митсубишевский... че там сложного, обычный ладдер. С сетью только разобраться
Konstantin

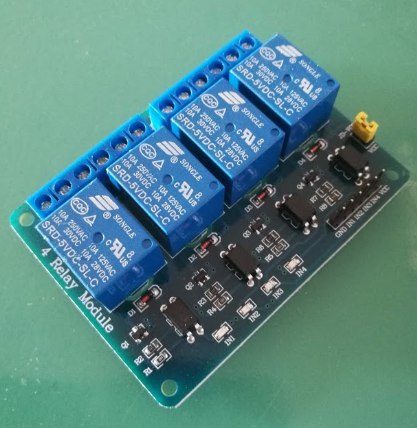

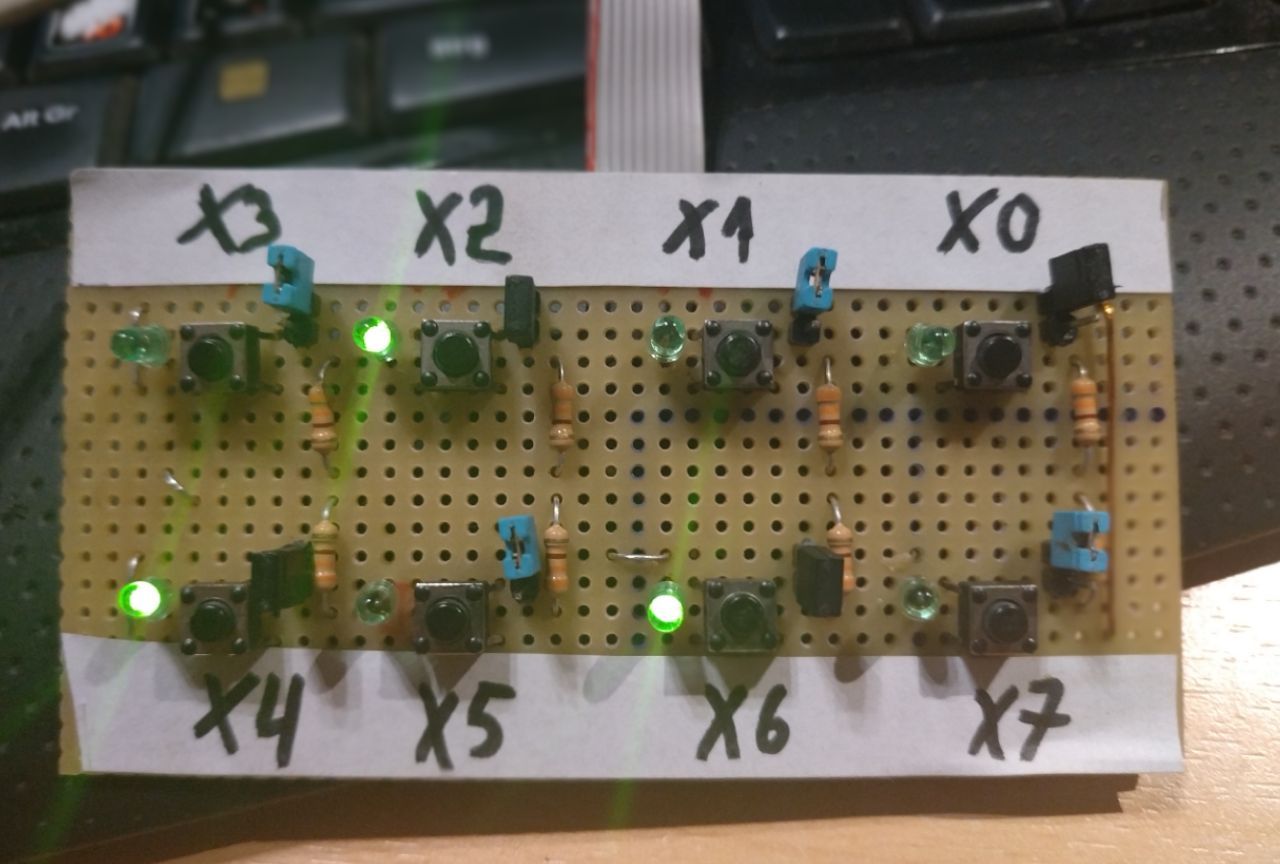

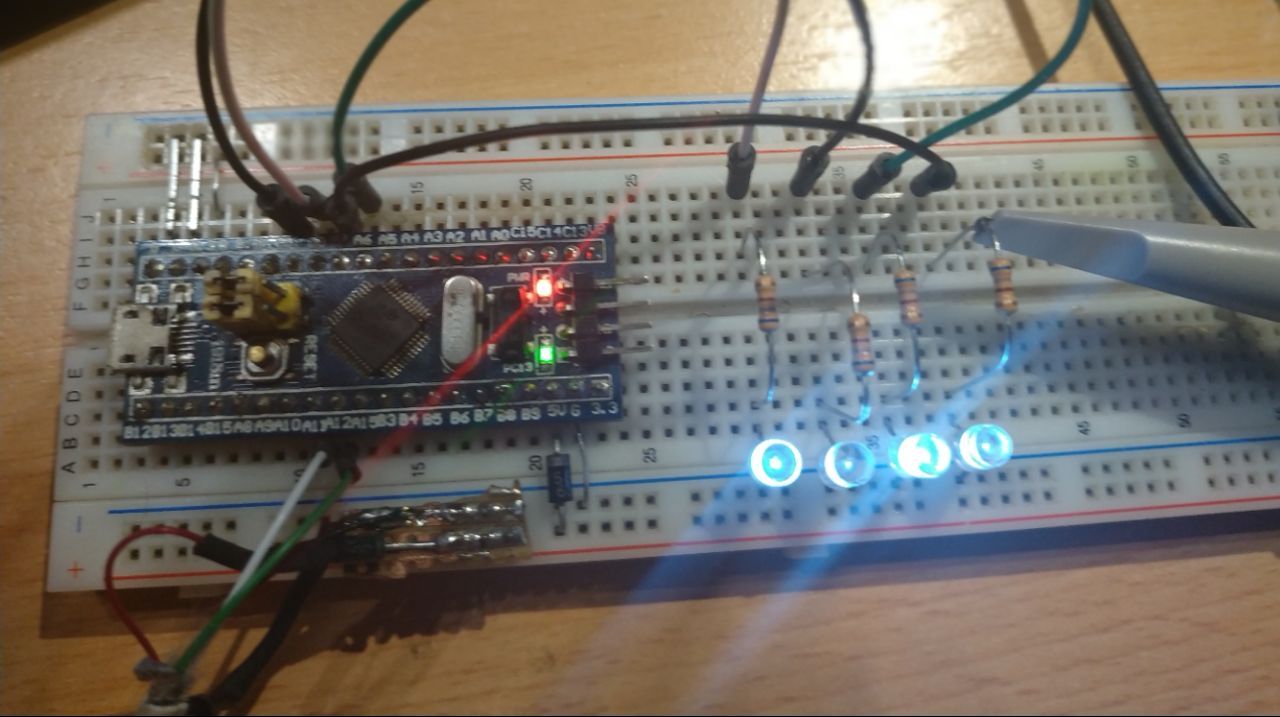

Не в сложности дело, а в примитивности. Нет всего того к чему я привык: символьное программирование, разбиение программы на модули, убогий интерфейс и т.д. и т.п. А с сетью тот самодельный экземпляр, что я сейчас мучаю умеет модбас рту слейв и мастер. Так что тут пока проблем нет особых, с OPC сервером я его тоже уже подружил. Кстати, если кто желает поиграться с митцубиси-совместимым ПЛК на остове платы BluePill (STM32f103) то прошивку брать тут: https://github.com/Greeds74/STM32_PLC/ Один из подопытных кроликов Кстати всем тем кто желал научиться - рекомендую: дёшево и сердито Я себе "клавиатурку" на макетке сваял, для эмуляции входов Джамперами выставляю высокий сигнал на долгое время, кнопкой посылаю импульсы Все как в детстве мечтал Ну а в качестве выходов - китайская платка с 4мя релюшками и опторазвязкой. В серьёзное дело я бы её не пустил, а на столе - работает Для быстрых вещей можно легко транзисторные выходы с открытым коллектором организовать
Vasily
Погугли что такое breadboard. Даже паять не придется
Konstantin
Да ну? Там куда мне сивому дерёвне с мудренными хлебодосками? Мы по старинке, как тов. Крыржановский учил: разогреем медный пруток на углях и паяем себе мыкросхемы, без проблемы
Anonim
охуенчик же. Я в арчивки записал: травление платы на вершине горы. Пайка плат в горах, куском утюга на костре
Nick
Для дома что круче 221 модикона может быть нужно из шнайдеров?
Anonim
еще есть сименсы как из там ЛОГО таймеры, GPIO дисплейчик
Nick
Ну это же совсем не то, лого с зелио нужно сравнивать.
Anonim
для европейца доступно имхо под хату плк это не то там можно развернуться платами и ЗИПом то бишь шины по квартире, тонкая автоматизация, куча крутого аналога и т.д. все реально будет не дорого, но опыта вагон будет
Konstantin
Какое нах травление? Вырезание дорожек ножичком или вышивание МГТФом наше фсЁ! Они совместимые, но как обычно не 100%, грят даже перефирию можно к сименсу, а сименс к випе втыкать, но я сам не пробовал Само железо за глаза крутое. Но вот система программирования в виде SoMashine Basic местами очень урезана, прям до слез
Nick
Там по размеру совсем не так же, софт совместимый.
Konstantin
Удаленные модыли Дигатальной Перефирии вроде ET200 кажется можно. Забыл о чем точно речь шла
Nick
Увы. Но для дома по такой цене?
Konstantin
от 240 или около того (евров)( Ааа, это релейные, они чем-то ограничены были, толи расширяемостью, толи наличием портов связи (эзернет/модбас) Нет, мне кажется для дома и китайских клонов за глаза хватит
Nick
Релейные - мхенические. Циклы сработки - самая глпавная проблема. Ну и скорость.
Konstantin
Нет нет, если открыть полную таблицу сравнения всех моделей, то у этих начальных видна ущербленность, чего-то им не дали, без таблицы не помню чего, но раз их уже пришлось из-за этого зарезать Наличие порта Ethernet Нет
Nick
Хотя в любом случае через внешние реле для гальванической развязки желательно реле использовать с внешним питанием.
Konstantin
вот одно из ограничений
Nick
С аналоговыми сигналами гораздо сложнее.
Anonim
verilog бери, VHDL зашквар полный бле,пиздос
Konstantin
Ну во-первых частотникаии можно и по цифре управлять, не обязательно использовать аналоговые сигналы А ещё вроде как европеец из университетской среды...
Anonim
университеты любят говно типо PIC и да проприетарщина всюду
Nick
Все старые частотники шнаедера сняты с производства, контроллеры тоже.
Konstantin
А как ты думаешь чего эта штука делает на моем рабочем столе? Или ты в полусне пишешь? И чего ты так паять не любишь? Запах канифоли - кайф знакомый с детства! Кожу на пальцах я себе уже лет 25 не выжигаю, мелкая моторика рук - более менее в порядке. Конечно фена у меня пока нет и СМД и БГА мне пока не доступны, но с дюжину проводов спаять - удовольствие!
Vasily
А, не. Не видел.
Anonim
говно о в н о
Nick
0вен
Maxim
Сколько там на нем входов-выходов получается?
Konstantin
Сейчас 8 входов, 12 выходов из них 7-9 с PWM и 2 порта модбас рту (мастер и слейв) и ещё 1-wire для температурных датчиков. Вполне не плохо я бы сказал, но ограничена в 1000 шагов программы
Maxim
отлично же
Konstantin
Тем более их можно в цепочку вешать на RS485 Я хочу на малине с 3им Кодесисом сделать общее управление, а все остальное на этих стмках Распределенная Периферия так сказать
Anonim
сразу в железе пили, там плк перебор
