у нас в шкафах общий провод блока питания и всех остальных устройств всегда сидит на шине защитного заземления, экраны контрольных кабелей на шине функционального заземления. Минусовые проводники аналоговых каналов ввода тоже соединяются с ближайшим минусом (если выход прибора с гальванической развязкой) или не соединяются (если минусовой проводник канала заземлен со стороны прибора) как то так
Комментарии: 24
Nick

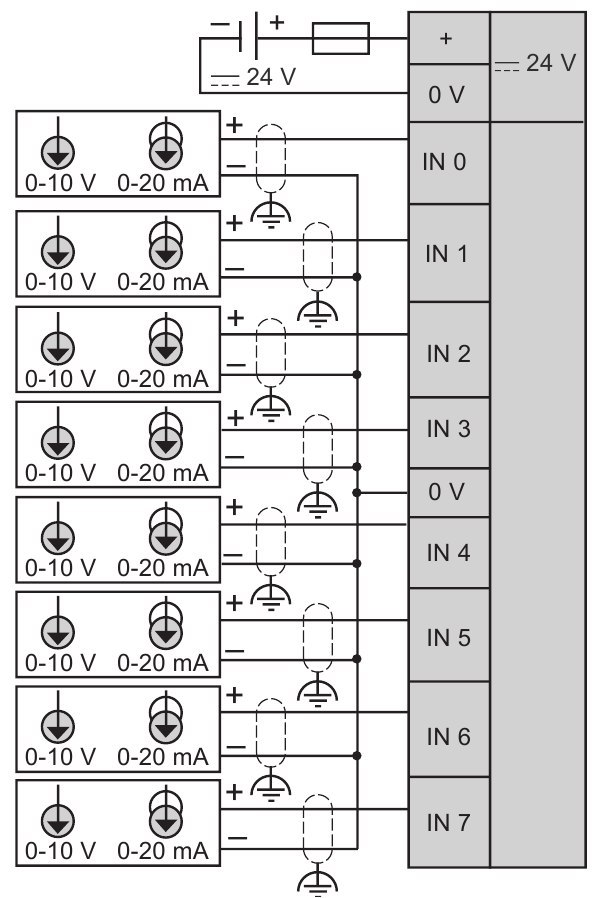

Хотя похожий модуль вот Минусы связаны внутри
Inzhener
есть двери из оргстекла у rittal, за ними можно хоть глухую плиту с панелью оператора расположить а с -24v они не связаны?
Dmitry
но открытие двери сразу может убить весь микроклимат в шкафу
Nick
Нет, с общим нулём, с этими же альтиваром и паверфлексом работало нормально Ну то есть с минусом постоянки, да.
Inzhener
не факт, просто интересно, если с минусом питания соединяется - нельзя использовать без гальванической развязки приборы вместе с этим модулем
Nick
То есть в принципе можно сигналы от трёх частотников завести на этот модуль, сделав им общий минус искусственно? Для датчика отдельный прикрутить, тк ему нужен минус от бп? Хотя зачем? Туплю. он двухпроводной
Inzhener
давай еще раз, по порядку. Датчик - потенциометр, подключаемый к частотнику? задача - измерить фактическое значение на трех частотниках
Nick
Не. Задание на каждый частотник потенциометром от внутреннего источника каждого пч. Да
Inzhener
у нас обычно шкаф сверху закрывается крышей, а со всех остальных горизонтальных направлений прозрачными шторами из толстой полиэтиленовой пленки. Клавиатура на салазках в корпус шкафа задвигается, панель вроде живая
Maxim
Мне вот интересно - в каких странах быть инженером престижно, почётно (хотя это слишком пафосно сказано)? Где нужны мозги?
Konstantin
Уже мало в каких.
Nick
Имеется: 3 пч и твидо с модулем таким, как на скрине.
Konstantin
Финансовый сектор? Политика? Военные? Я хз В этой картине не показано куда цеплять заземленые экраны проводов относительно модуля ввода ПЛК
Inzhener
проверяем является ли выходной сигнал частотников гальванически развязаным - звоним выходные клеммы на общий провод/открытые проводящие части прибора. Если развязаны - смело собираем в пучок минусы выходных каналов (можно модуль со встроенной перемычкой использовать), эту точку соединяем с общим проводом шкафа.
Nick
Т.е. с нулем блока питания? Он же питает модуль.
Inzhener
в идеале с шиной функционального заземления. Допускается использовать защитное заземление, если сопротивление заземлителя меньше 2 ом. Ну или если некуда деться)
Nick
Скорее второе(
Inzhener
у нас минусы блоков питания на шину защитного заземления подключены и соответственно, собрав в пучок минусы каналов и посадив их на минус питания мы получаем некое подобие функционального заземления короче измерь разность потенциалов и собирай в пучок или проси другой модуль/разделительные барьеры
Nick
Колхоз так колхоз. Большое спасибо. 0 V модуля, COM частотников и минус БП - общий, и пусть никто не уйдёт обиженным?
Inzhener
и все это еще на шину защитного заземления, чтобы потенциал реально нулевой был
Nick
БП на шину и каждый ПЧ. Ну и плк само собой.
Inzhener
да не колхоз, нам системный интегратор такое рисует и внедряет. Завтра схемы нарою, сфотографирую
Nick
Ещё раз спасибо.
Inzhener
да пока не за что, как сожжешь свои альтивары, так приходи благодарить) главное не поленись все прозвонить и промерить, нигде не должно быть лишних потенциалов
