здравствуйте, у меня такая проблема я использую регистры 74hc595 для увеличение количество пинов на ардуино вот я подключил каждому из выходов пина по транзистору нпн ( подключение выход к бейсу, граунд к коллектуру, потом к эмиттеру 12 волтный диод а потом 12в дс ) после запуска регистер сильно нагревается, как можно это исправит ? буду благодарен за любой ответ

Комментарии: 17

  1. Bulochka

    1 схема (ну или фото) 2 ожидаемое поведение 3 текущее поведение 4 предпринятые действия, анализ 5 не благодари

    • Tehno

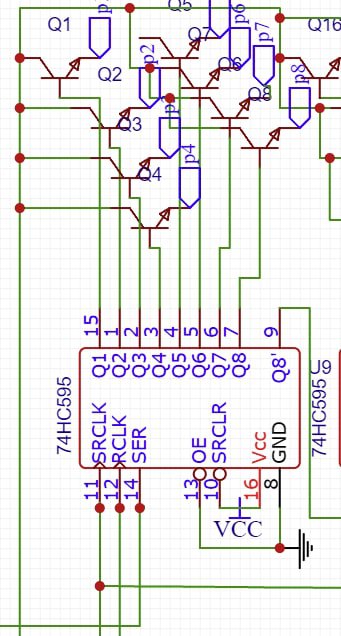

      схема открывание и закрывание транзистора 2n2222 и pn2222a силный нагрев регистра смена транзистров, проверка подключения, смена регистра

      • Vasil

        А ты ток ограничил?

      • Th0r

        резисторами обмажься

        • Bulochka

          он не так давно тут рыдал о количестве транзисторов и пытался выпросить какую-то микросхему, которая их заменит.... а ты ему еще резисторов насыпать предлогаешь)) к слову, от вопросов что как и зачем, с целью понять - а так ли уж нужны все эти его грабли - ушел в молчанку)

          • Th0r

            я помню, да

            • Bulochka

              бессмысленная тема какая-то) у 74HC595 максимальный ток 70мА.... т.е. вообще, в целом, от и до.... беда-беда))

              • Andrey

                подпереть ее 2803 и дело в шляпе.

                • Bulochka

                  гражданин изначально отказывается предоставить информацию о назначении его транзисторной мега-вундервафли, т.ч. городить костыли, как минимум с моей точки зрения, предельно глупое занятие.... мы сейчас подорожник изолентой на пробитое колесо приматываем)

                  • Andrey

                    это да.

      • Aleksey

        крутая чхема

      • Vasil

        А, пардон, спутал А TBD62003 тебе не пойдёт?

        • Bulochka

          если бы он описал что это и зачем - возможно вообще не надо было бы придумывать какие-то грабли

          • Vasil

            Ему надо кучу рассыпухи в микрухи, чтобы монтаж проще был

            • Bulochka

              вот так и появляются дверные звонки на трёх дуруинах с 2 БП и 12-ю датчиками....

              • Vasil

                А реле, реле побольше

        • Tehno

          То что надо, спасибо
