Приобрел себе цифровой ослик. Подскажите ВЧ-щупы поприличнее в пределах 2 тыр.? Комплектный PP-150 (100 МГц) - проблема: при настройке прямоугольника на 1 кГц, с 500 кГц уже начинает плыть фронт, т.е. приходиться настраивать щуп каждый раз под свой диапазон... собственно, если настроить на 5 МГц - норм от ~4 МГц до ~7 МГц... есть такой щуп, чтоб не замарачиваться с подстройкой на ширину, хотя бы 10 кГц - 5 МГц? Или, а ну его?
Комментарии: 154
Vasil
Речь про х10 режим?
Serega
Естесственно Или брать 1:100?
Vasil
У них же ещё ниже полоса
Serega
Спасибо :) Придёться смириться с некотороми неудобствами...
Saw
а у ослика какая емкость? Может у него 7-8 пФ, а у этого щупа около 20 пФ
Serega

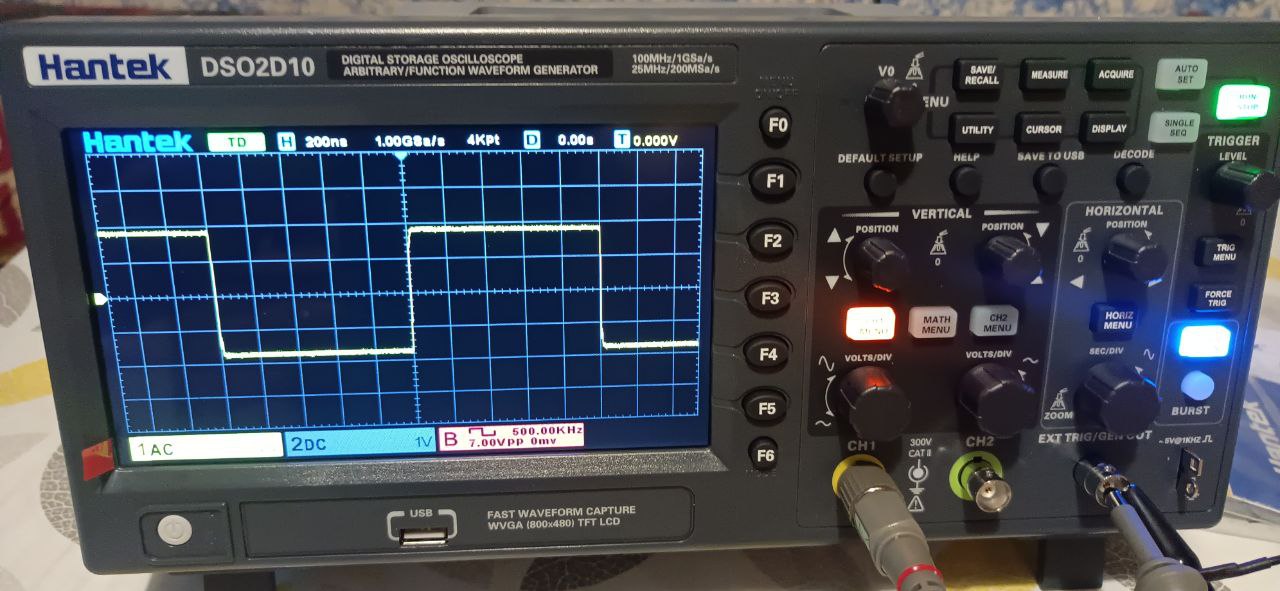

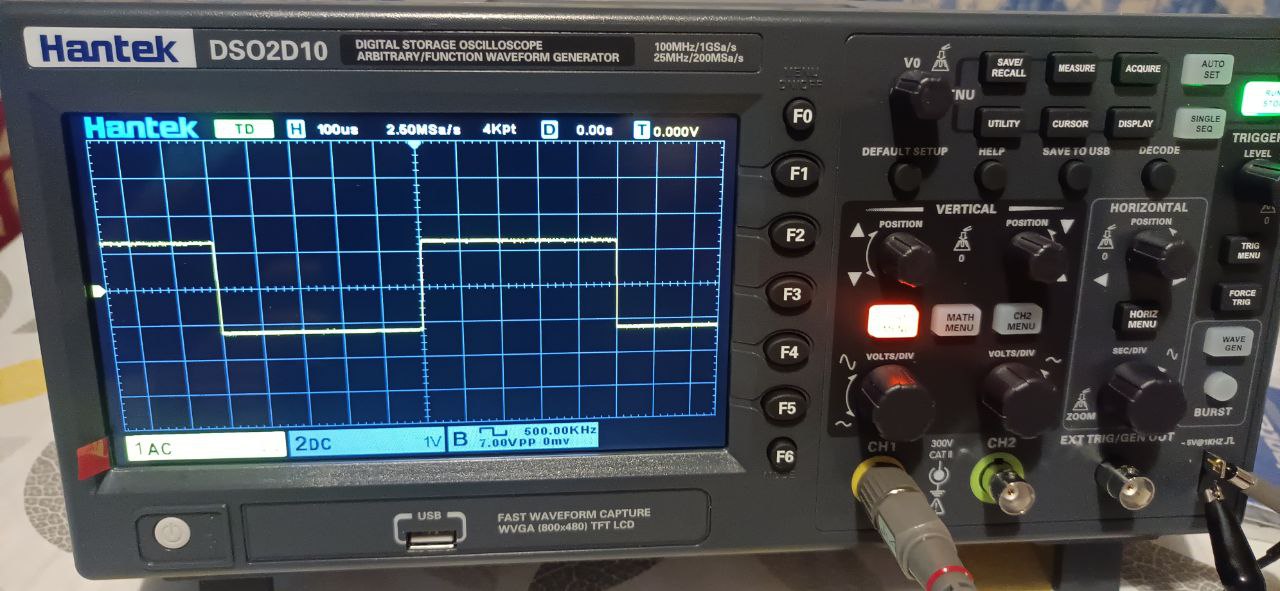

Паспортная ослика - 25 пФ, а паспортная отстройка щупа для диапазона 15-35 пФ. В реальности не замерял... Hantek DSO2D10
Saw
тогда странно, у меня на риголе фронты не заваливаются после калибровки.
Serega
Чуть начинает заваливать на 500 кГц при настройке на 1 кГц, если перенастроить - всё норм... не хватает ширины полосы именно на щупе... или это я уже после советского аналога придираюсь к китайской цифре? P.S.: к сожалению аналог уже не сфоткаю - вчера продал... Чуть начинает заваливать на 500 кГц при настройке на 1 кГц, если перенастроить - всё норм... не хватает ширины полосы именно на щупе... или это я уже после советского аналога придираюсь к китайской цифре? P.S.: к сожалению аналог уже не сфоткаю - вчера продал...
Saw
какая-то симметрия софт последний на него стоит? усреднение включено? попробуй уменьшить выборки принудительно до 20 Msa, если частоты низкие.
Serega
Да, это фиг с ним, он в авто уже выдаёт кучу импульсов (привычка вручную крутить), но на 2 МГц уже будет перекомпенсация, т.е. фронт чуть выше, сразу небольшой повал, а дальше ровно... перенастраиваю - норм... P.S.: сегодня уже сил нет фоткать... надо 1:1 попробовать, ибо основная часть работы далеко до 1 МГц идёт...
Saw
тогда выборки ограничь, может получше будет.
Serega
Уже на следующей неделе попробую - времени на хобби нет Спасибо P.S.: просто до этого с цифрой никогда не работал...
Saw
И усреднение включи, удобно но лучше еще меандр с другой приблуды глянуть, скажем с нанки. может у него косяк со своим генератором…
Serega
Да, я вот наоборот - привычка всё поотключать и вручную крутить... попробую. И про обман с отрисовкой одиночных в изменяющейся пачке - я в курсе: дискретизация, частота обновления экрана далеко не в реальном времени и т.п. несогласующиеся временные интервалы на цифре... но на то функция записи есть. Тоже об этом подумал, но другого меандрового - сейчас нет под рукой...
Belka
Опа. Привет. Слушай, у тебя нет вибродинамика?
Anonim
А у нас опять дождь
Belka
Такая же гадость. Только я под него ещё и попала.
Anonim
А был бы мужик - не попала бы Понимать данную фразу можно по разному
Belka
Мужиком накрываться от дождя? Да вы, батенька, затейник.)
Anonim
Гендерная способность предикативности
Anonim
Я б женился))
Anonim
Кто не дает
Artem
Зачем шаговик с ос, если есть pmsm ?)) Сильно завален фронт? А к чему подключаешь щуп?
Serega
К своему же генератору - на фото видно.
