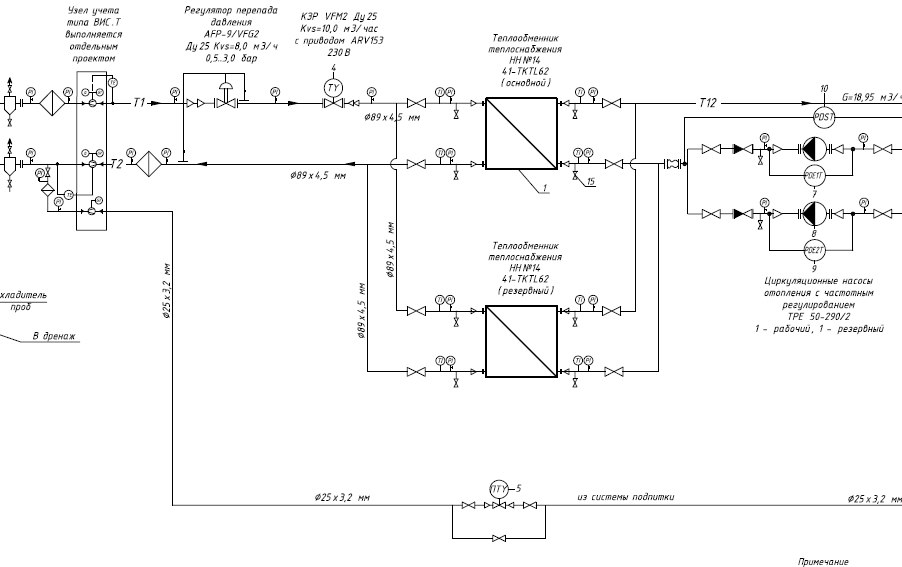

Доброе утро! ИТП. Двухпозиционный регулятор с приводом с релейным управлением 220В, без позиционера. Поймать точно положение и стабилизировать температуру ПИДом не выходит. Чуть больше, чуть больше и бах...слишком много. Постоянно приходится подруливать, см. график Вопрос: как долго вообще прослужит такое звено?
Комментарии: 19
Alexander
ГВС или отопление?
Vyacheslav
Отопление магазина
Maksim
А зачем такая точность отопления магазина?))
Alexander
какая такая? просто точность должна быть и регулятор должен работать в установившемся режиме
Vyacheslav
Если загрубить, она будет просто уходить. Толку в таком регулировании тогда?
Maksim
Даже если 5 градусов будет гулять то Т в помещении вообще не изменится.
Vyacheslav
Так и гуляет. В стабильном режиме 1,5С туда сюда, при смене теплового графика всплески до 5 (с этим поборюсь еще)
Maksim
Этих стараний потребитель не заметит )) Между пиками 3-4 минуты
Andrey
Ну, для первого приближения пойдёт. Регулятор какой? Проблема в износе привода. По возможности надо уменьшить.
Maksim
Для этого у меня свои не пид регуляторы
Vyacheslav
Свой ШИМ + гистерезисы. ПИД там не прицепить, так как по факту зона регулирования очень короткая, это очень слышно при переходе Понятно. Сезон прослужит?
Andrey
Да должен. Какие-то слова знакомые, но всё вместе звучит загадочно))) Это я про всё после Пида. В смысле зона короткая?
Esche
Если ослабить интеграл, частота включений должна снизиться
Vyacheslav
В моем случае дельты времени увеличить
Andrey
У вас может быть импульсы управления слишком долгие, попробуйте минимальный 0.2-0.5 сек.
Vyacheslav
меньше 400мс - нет воздействия
Yuriy
Время интегрирования больше, время активации в минимум если самописный. На воздействие будет подольше реагировать зато скачки уйдут в минимум.
Andrey
периоды, где вычисляемое время воздействия меньше минимального, надо пропускать. У Вас такой алгоритм, на периодах?
Suigintou45
датчик сразу за клапаном стоит?
