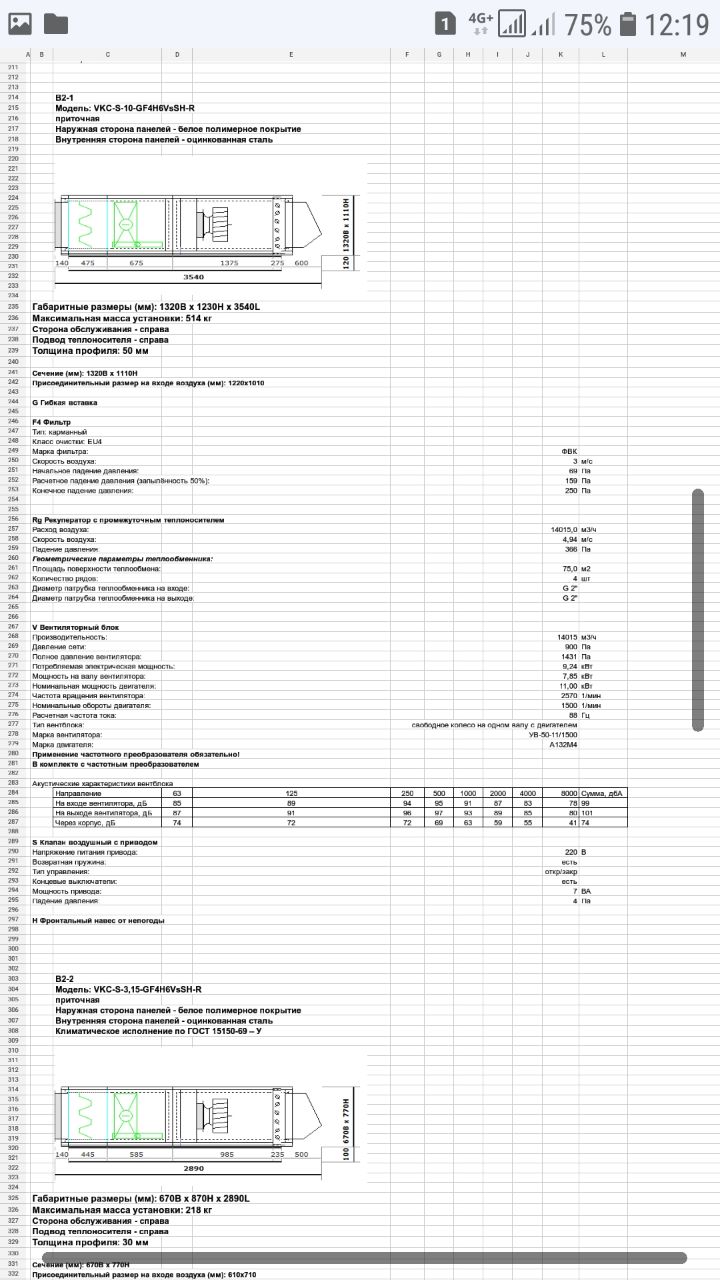

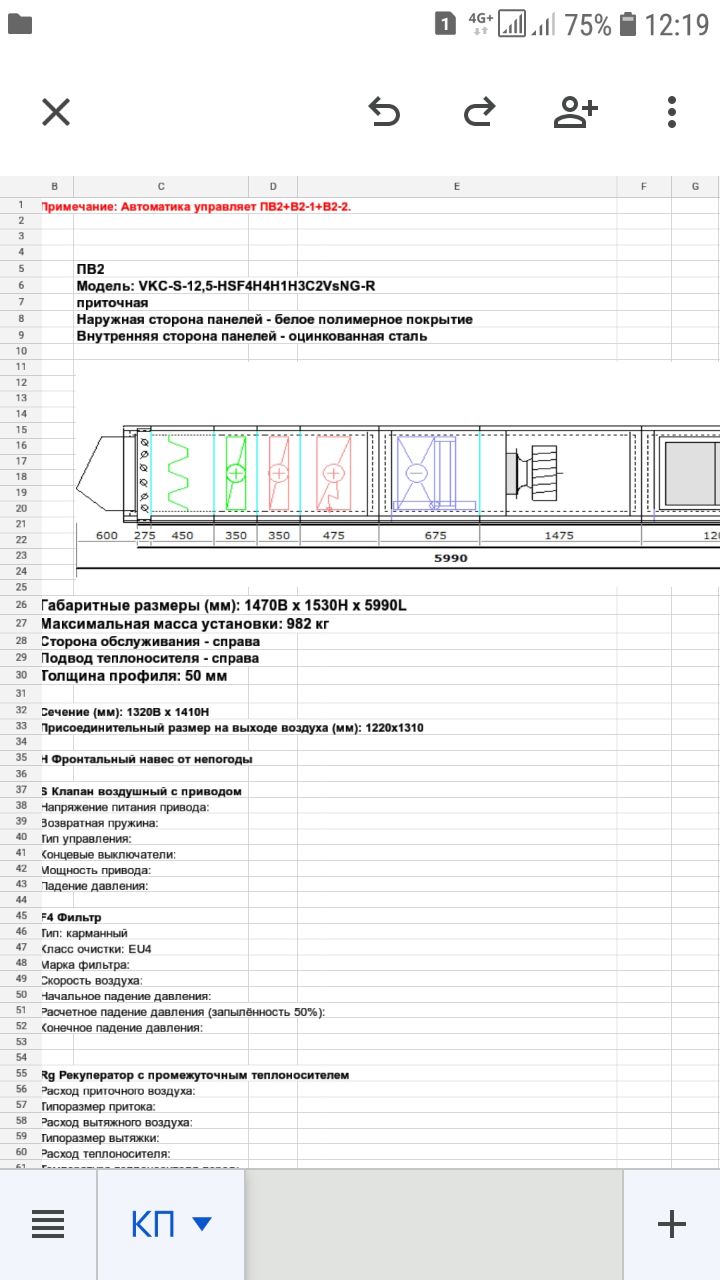

Всем привет, может кто подскажет . Есть приточка с двумя контурами гликолевого рекуператора и электронагревом и фреоновым охладителем.1й контур стоит на вытяжке из горячего цеха, второй на вытяжке холодного. Каким образом управлять этими контурами. Оборудование vkt, щит заказываем там же и просят описать логику работы
Комментарии: 7
Mikhail
Вы всю логику уже написали. Рекуперация на холод, рекуперациях на тепло, нагрев ТЭН и холод ККБ. Производителю напишите чтоб дурака не валял, схема очевидная.
Iurii
Да это менеджеры дурака валяют, все очевидно, есть купленное у них оборудование, четкий состав. Все это передается в техотдел и там инженеры думают. В моем видении должно работать ступенчато по канальному датчику температуры. На рекуператорах стоят узлы подмеса с трехходовым клапаном и приводТ.е сначала на заданную уставку в канале пытается выйти 1я ступень рекуператора , затем 2я, затем нагрев. В летний период все тоже самое только охладитель вместо нагрева по комнатному датчику. Теплобменники рекуператора защитить от обмерзания дифманометрами.
Mikhail
Вытяжка из холодного цеха все равно тёплая? Вы ей рекуперацию для охлаждения в жаркий период планируете делать? Плюс вы зимой хотите работать по приточной температуре, а летом по комнатной - вы определитесь сначала вам держать приток по уставке или регулировать помещение?
Mikhail

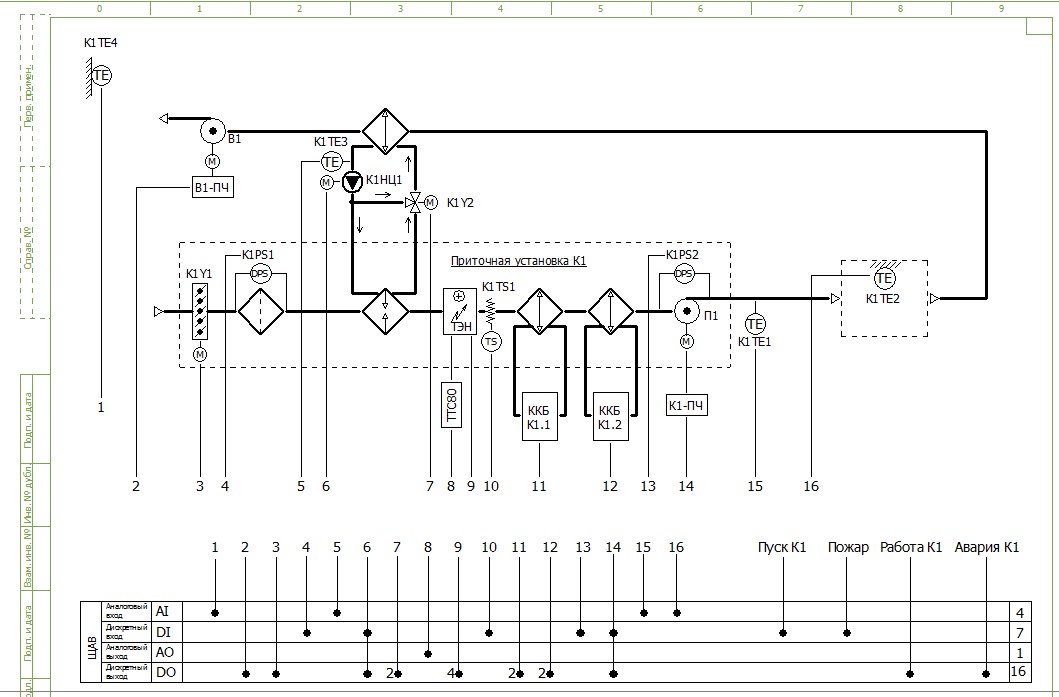

Вот похожая схема с одной вытяжкой. Перепад на рекуператор не ставили, контролировали температуру на выходе из теплообменника на вытяжке. Не давали ей опустится ниже 0С.
Iurii
Да, все равно теплая, холодный цех кухни, т.е где нет плит грубо говоря. Оба контура рекуператора использовать на нагрев зимой, летом на охлаждение 1й контур из холодного цеха, Насчет поддержания температуры, наверное все таки по каналу
Mikhail
На нагрев каскадный пуск холодного рекуператора затем горячего рекуператора затем ТЭН до достижения уставки по ПИ-регулятору. В лете рекуператоры выключены только ККБ также по ПИ-регулятору. На практике, зная ВКТ, то что вам зашьют в контроллеры на производстве совершенно не факт, что заработает из коробки так, как надо
Iurii
Может дадите совет, можно в личку где стоит заказать норм шу управления. Vkt все делает на сегнетиксе
