РТ 100 предусмотрен в 2х проводной схеме, лучше преображовать и пустить в виде 4-20мА будет стабильнее сигнал прм дистанций 220м, или как вы предлогаете преобразователь поставить в шкафу, ТОГДА в виде сопротивления сигнал может ли без потери пройти 220м? Как то так
Комментарии: 11
Oleg
Всякие асушные шкафные БП на 24 В например феникс контакт имеют подстрочный резистор обычно до ~27,4-28,5В, что и позволяет подключить датчик на бОльшей линии.
Andrey
Код АЦП прямо пропорционален поданному напряжению. Ток туда подать не получится, входное сопротивление не позволит. 220 метров скорей всего в течение года выжгут аналоговый вход. Тут только цифра. Модбас потянет до скорости 115200.
Anton
подаёшь ток через резистор и БДЫЩ! - там напряжение
Andrey
Точнее НА резистор. Но в АЦП не надо ток подавать.
Anton
на резистор. и ток протекает через резистор :)
Andrey
И создаёт падение напряжения. АЦПам до балды, напряжение или свободен.
Anton
совершенно согласен :)
Artur
Каким образом. У нас годами работают на таких растояниях и ничего не выжигают
Andrey
Я часто встречаю такие вещи. Особенно если силовуха мощная рядом, на 100-200 кВт.
Inzhener
Там резистор есть на входе, прецезионный, на нем ацп падение напряжения измеряет Вот он выгорает
Alexander

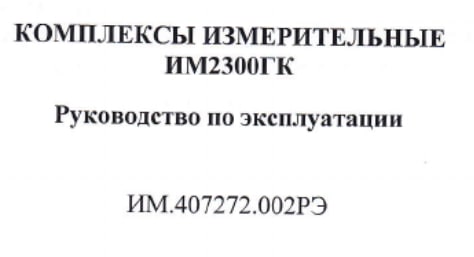

если что, это для ИМ2300, 4-х проводная схема подключения
