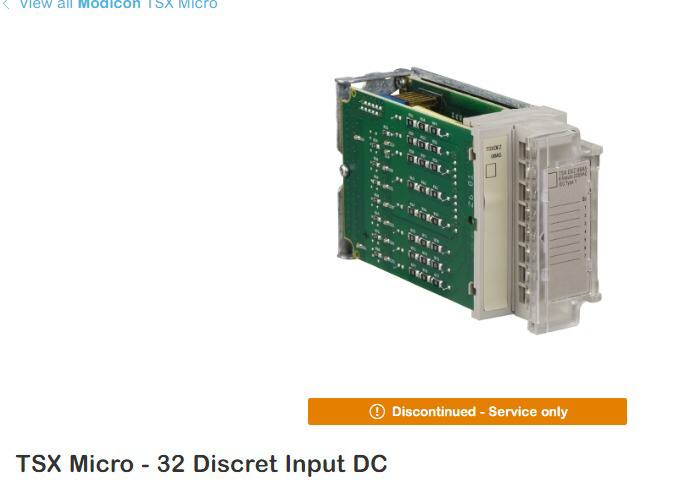

Коллеги , всем привет ! Подскажите пожалуйста, если кто работал с TSX Micro Есть модуль DI - TSX DEZ 32D2 В конфигурирование переменных в PL 7 Есть переменная Q1.0 И так же переменные I1.X входные. Так вот вопрос , как работает переменная Q1.0 она же как выход катушки. Почему она в области памяти дискретной входной карты? Почему спрашиваю, т.к. она используется в программе. И я понять не могу как она используется , перечитал мануал , но так и не нашел ответа…
Комментарии: 38
Nikita
Модуль с входами и выходами. Это разные переменные
Ilya
Нет , я проверял физически нету выходных Все входные я проверил , кто что коммутирует , и это все входные.
Serg
Так а дальше в программе где используется этот Q1.0?
Ilya
В программе есть вход I2.4 это реле безопасности и катушка вот эта Q1.0 Следующий network операция сравнение MD числа там и включает Q1.0.1 И больше ни где.. меня это и смущает
Konstantin
Кто вам мешает в программе опрашивать и обрабатывать цифровой выход?
Ilya
Да я снимал сигнал I2.4 , соответственно и Q1.0 не включался но физически в машине ничего не происходило именно с катушкой Q1.0 А I2.4 много где ещё используется так как реле безопасности двойного отключения. Но что такое Q1.0 я так и не понял , так как физически переменной этой нету она только программная. Возможно что переменная Q1.0 для HMI ?
Serg
Так смотрите условия и за что отвечает Q1.0
Ilya
Q1.0 физически с машиной не за что не отвечает , но раньше была HMI telemecanique. ее разбили , замену не произвели , в ней только были значение для энкодера счет длины ленты. Поставили ручной счётчик и все стало работать Просто бы понять какая возможность у перемётной Q1.0 в дискретной входной карте..
Serg
Так в блоке программы кто поднимает Q1.0?
Ilya
I2.4 это реле безопасности
Serg
Чёт друг друга пока никто не понял.
Ilya
Включение Q1.0 имеете ввиду?
Serg
-----[ i2.4]-------(Q1.0) так чтоль?
Ilya
Даа Именно так
Serg
И дальше в программе есть где ------[ Q1.0 ]???
Ilya

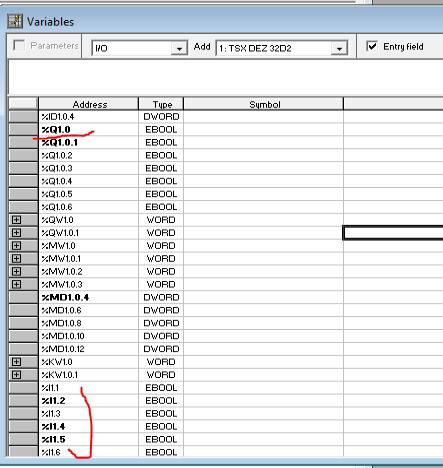

Нету…. Здесь переменные только входной карты TSX DEZ 32D2 И в ней уже заложены Q1.0 Q1.0.1 Q1.0.2 Итд Вот о чем я предполагаю ПЛК TSX и софт PL7 PRO Древний софт И как устроены переменные я не могу понять мануал весь уже прочитал А общая задача: модернизация старого TSX Micro В новый Modicon M251
Serg
Да мало ли что в голове у человека было.. Я видел, как вирт.катушки клепали для якобы сброса чего то там настолько увлекательно было, что я нихрена не понял
Ilya
Согласен , иногда голову жутко ломаешь. Как художники пишут программы)))
Serg
Может там этот бит опрашивался с hmi и была индикация Так что не парьтесь. Работает и так сойдёт
Ilya
Может я так и думаю, но смущает то что он Q..
Serg
Так может в Hmi адресация на q-area только была.
Ilya
Ну скорей всего так не сталкивался , с такими переменными Во входной карте Q-area , это что?))
Serg
Вообще это EBOOL и он может использовать в модулях I/O
Anonim
Выхода.
Sam
Q1.0 это массив, включающий в себя Q1.0.0, Q1.0.1, Q1.0.2 и т.д?
Serg
Судя по скринам так.
Sam
Ну могет тады он использовался для общего сброса битов
Konstantin
Если маркеров в системе не хватает то можно заюзать адреса выходных катушек которых физически нет в системе, электроники нет, а биты памяти есть! Профит!
Serg
Да Просто бит поднят, а он говорит что в программе нигде не опрашивается. Значит в Hmi опрашивали. Тем более реле безопасности.
Ilya
Тоже думал об HMI. Просто она разбита ее фактически нету и сиди гадай , а заказчик дай модернизацию. В его глазах всего лишь плк на новый поменять))
Serg
Вообще не включается?
Ilya
Ее разбили операторы и утилизировали , вызвали киповца тот обманул счётчик длины поставил физ. устройство и энкодер от этого счетчика пашет и отрезает материал. А мне модернизацию ПЛК надо сделать на новый , так как этот плк уже пашет более 8 лет
Serg
Отлично. Значит проекта HMI нет.
Ilya
Все верно Пытаюсь разгадать программу без него)
Serg
Ну там тогда помимо q1.0 много чего другого может быть Ну начинайте с обозначений I/O по схеме. Так отсеите часть.
Ilya
Да в принципе и оборудование без HMI пашет) просто переписывая программу пытаюсь выяснить , какой network критичен) То есть то что есть физически?) На картах
Alex
что за устройство?
Konstantin
Ну нужно чуток перестраховаться
