Кто сможет подсказать, какой преобразователь уровней для обмена по RS232 лучше и надёжнее использовать между Ардуино с TTL (5 в.) и GSM модулем на А6, использующим TTI (3,3 в.) ? Заказал у "дядюшки Ляо" 5 шт., платок с преобразователями на MAX2323, но при подачи питания 3,3 в., микруха начинает греться как утюг, даже без подключения к интефейсам... Подозреваю, что 2 платы - в утиль. Но почему ?! Скурил DataSheet по микрухе - всё ясно и понятно ибо с ангельском проблем не имею, зато результат - как я уже сказал...
Комментарии: 9
Maxim
Ну, если ты подал на модуль сигналы RS-232 - то да, в утиль
Metaclass
у меня это грелось, когда были какие-то проблемы с конденсаторами на charge pump проверить чтобы они там были припаяны и нужного номинала)
Maxim
Ему с TTL 5v до TTL 3.3v сконвертить, как я понял
Alex
То есть ? С Ардуинки RS232 - логика 5-и вольтовая, а на GSM 3,3 вольтовая... Питание пробовал сначала дать на преобразователь 3,3 в. - греется...
Maxim
RS232 - это логика +-12 вольт, если подать её на любую из вышеназванных микрух - микруха очень удивится и подохнет Потому преобразователь MAX232 спалит тебе все, куда ты его подключишь
Metaclass
тогда это надо ж не 12 вольт rs232 а чо нить типа преобразователя на мосфете
Alex
5 вольт вообще на преобразователь не "пхал" - смысл ? О, блин ! А обен от А6 к Пердуине тады как ? От Адуино к А6 - понятно: делителем можно. А от А6 с 3,3 к 5-и вооьтам как ?
Maxim
Скорее всего никак и ардуино опознает логическую единицу просто так
Name

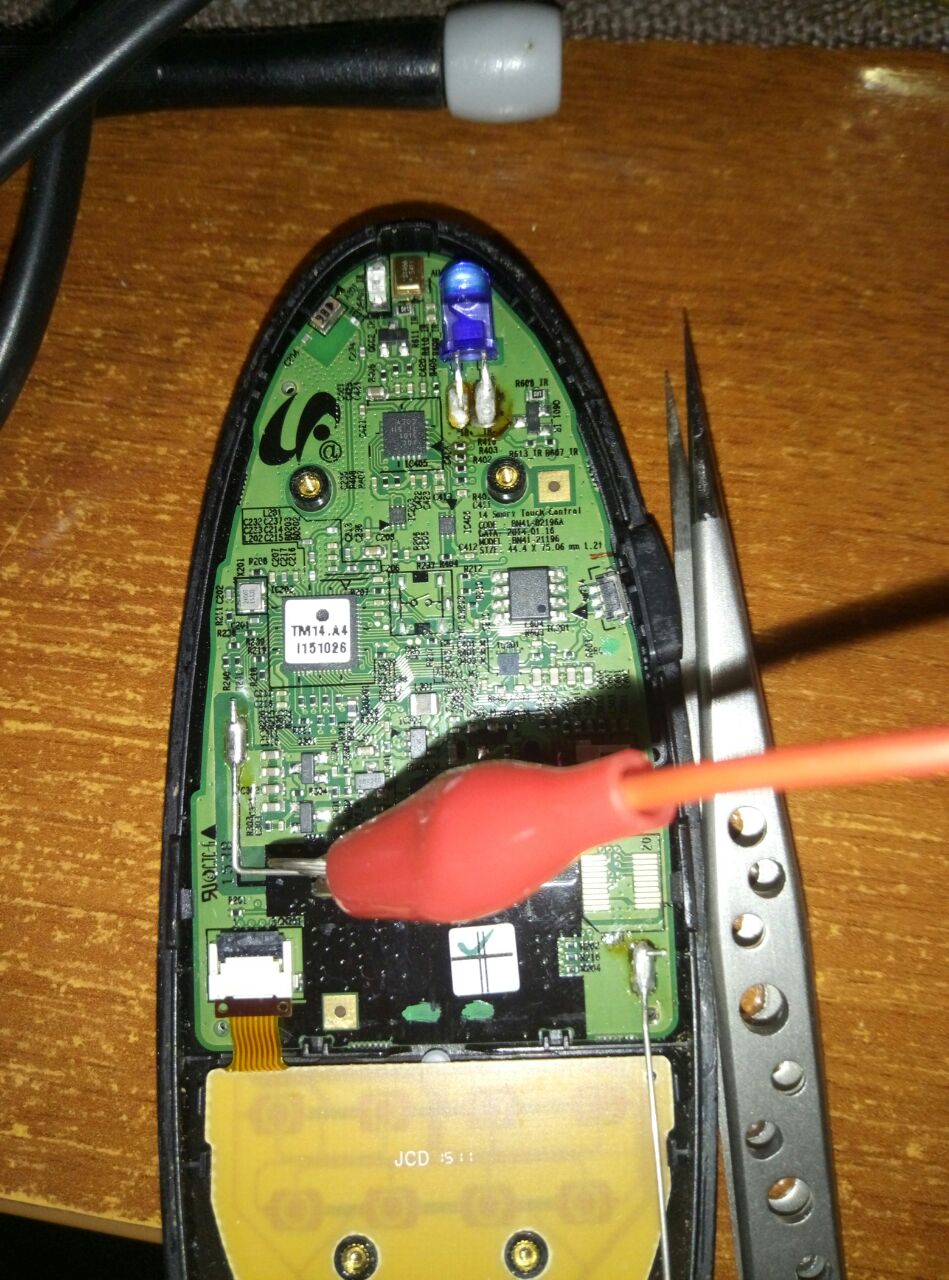

В пульте стоит диод, должен ли он светится в камере при срабатывании
