Коллеги вопрос по ПЧ: Эксплуатации одного из водоканалов не нравится что на выходе (замер мультиметром и между землей) ПЧ без команды Пуск висит U=40 вольт. Вопрос №1 есть вообще логика таких замеров? Вопрос №2 чем это обусловлено то что IGBT-приоткрыт?
Комментарии: 51
Leonid
ну если не вдаваться в конкретную модель( которой нет) то напряжение на выходе используют для контроля утечки на землю
Alexander
пытались диодные модули Mean Well заказать - от сроков ох... ох, как удивились)
Daniil
электротэкс
Alexander
в техподдержку не обращались?
Daniil
с ней совсем сложно, пояснений нет, но надо доказать эксплуатации что это не критично для них
Alexander
т.е. вы в поддержку прямой вопрос задавали?
Daniil
ответ поддежки повесить 3 лампы на 220 на выходе чтобы убрать напряжение
Alexander
а с отключенным кабелем двигателя тоже напруга висит?
Daniil
да, это именно от ПЧ идет, не от динамического торможения
Alexander
предположить конечно можно, что это какое-то тестовое напряжение, но это всё не официальный ответ)
Sam
Ну повесьте контактор тогда на выход пч, который будет отключать выход, когда мотор остановлен
Alexander
гальваническая развязка штука полезная
Sam
Вообще странно что эксплуатацию этот вопрос волнует. Раз пч под напряжением, то следует считать что и двигатель тоже. Неважно остановлен он или нет
Daniil
контактор есть они на нем додумались мерить
Sam
Ну удачи вам тогда с такими работниками
Leonid
так понимаю, хотят видимый разрыв?
Daniil
сложно ответить зачем их киповцы занимаются этими замерами, сам не нахожусь на данном объекте
Sam
Эксплуатация собирается трогать клеммы двигателя ПЧ, который находится под напряжением?
Rustem
Я всегда ставлю контактор перед пч или софтстартером, останов - выключаю силу с задержкой. Запуск - контактор, затем через задержку команду старт. Ни один полупроводниковый прибор не является коммутационным аппаратом. Особенно если это насоски: электричество и вода несовместимы )))
Daniil
главное часто не выключать) а то входные тиристоры выйдут из строя
Serge
Никогда не ставлю, за 15 лет не было ни разу самопроизвольного пуска(предполагаю для этого вы ставите контактор). Как правило в ответственных местах использую вход ПЧ ‘Ext.Fault’ - в этом случае блокируется работа ПЧ, который не является коммутационным элементом в прямом смысле этого слова. И на выходе стоят транзисторы. На выходе ПЧ нельзя ставить контактор, на входе не запрещено
Rustem
Ставлю чтобы никто не оказался под фазюлькой (тут скорее перебарщиваю), исключить самопроизвольный пуск и чтобы гарантированно вырубить частотники по нажатию грибка на шкафу АСУ, при этом оставив плк и чми в работе.
Serge
Контактор как правило на всю силовуху тогда, а на плк отдельное питание, и как вариант плк управляет силовым питанием Кстати и снимать силу при режиме RUN в ПЧ чревато выходом из строя
Rustem
В своих станциях у нас вся сила в шкафу силовом, Асу отдельно. Грибок силового шкафа - рубит питание по всем вводам, грибок асу шкафа - рубит все команды (контрольные цепи) от асу в силовой. Реализую так. Это в курсе. Но при нажатом грибке - на это плюем, безопасность персонала важнее частотника)) да и нажимается он только при экстренных ситуациях а не как кнопко стоп думаю )))
Serge
Безопасность превыше всего! Для этих целей предусмотрены мероприятия и заземление в т.ч.
Rustem
Я про экстренное останов агрегатов по грибку аварийному при несчастном случае (задевало, затянуло, да мало ли что бывает на вращающихся и движущихся агрегатах), а не про обесточивания цепей. Людей убивает не только ток, но и железки, пусть и заземленные, но вращающиеся )))
Serge
Ext.fault быстрее отработает, т.к. при обесточивании ПЧ он будет работать за счёт заряда внутренней емкости на шине DC, не на много, но дольше. А если нужно быстро остановить механизм, то задается минимальное время торможения, что ещё сократит время останова...
Rustem
не спорю.
Evgeniy

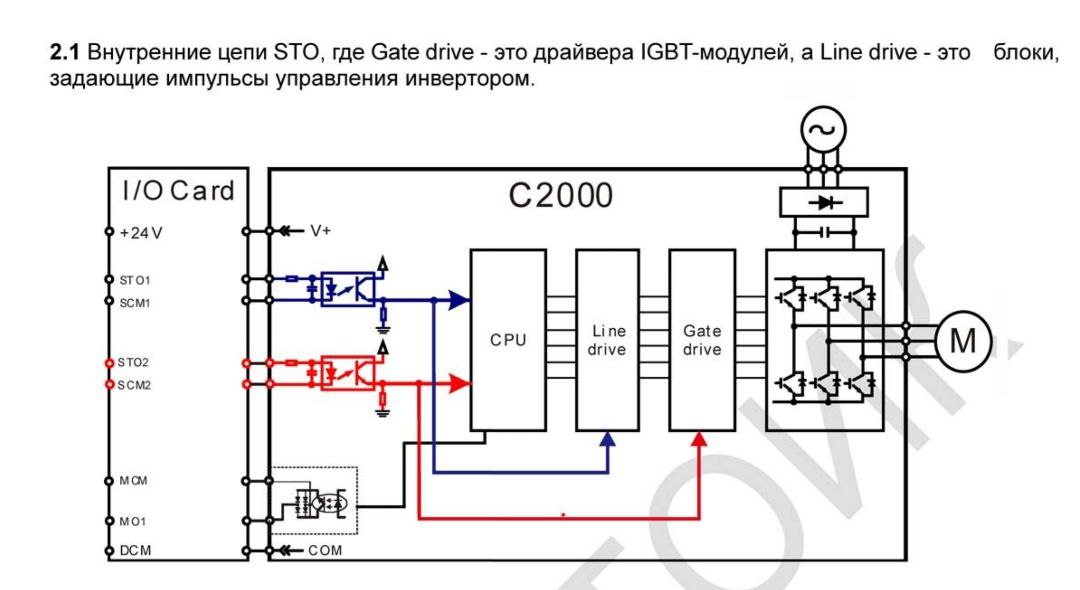

Контролируемый останов с последующим отключением питания это 1-я категория STO По поводу STO встроенного в ПЧ
Daniil
А как же байпас?
Nikolay
На частотники байпас не ставят. Надо отключать его от сети, потом включать двигатель на прямую к сети. Если переключать прям так, если хороший шанс спалить частоттник. В руководствах обычно об этом прямо написано.
Daniil
Не соглашусь, байпас частое явление для ответственных задач. Видел схемы где у пч сделан байпас УПП и параллельно ещё пускатель
Serge
Делать можно как угодно. Правильно делать нужно в соответствии с документацией на Оборудование.
Sam
А лучше всего знать принцип работы устройства. И тогда возможны отклонения от документации и без вреда для оборудования.
Serge
Разработчики технической документации лучше всех знают принцип работы.
Sam
Ошибаетесь. В тех документации не могут полностью описать все возможные и невозможные условия применений ПЧ. Поэтому ограничиваются "это допустимо, а вот это нет". Думайте своей головой тоже, а не тупо следуйте документации
Andrew

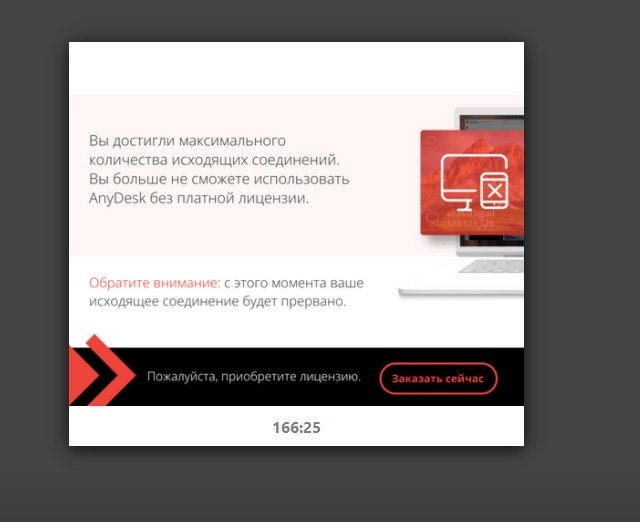

anydesk сегодня сообщил, что работать больше не будет бесплатно :)
Sam
А он разве платный был?
Andrew
поднял rustdesk сервер на малинке вроде нет, но сегодня сказал, что я слишком много пользовался и теперь только за денги
Sam
Хитрожопые... Но программа того стоит, шобы заплатить за нее
Andrew
я с полгода назад обнаружил rustdesk, сегодня ретранслятор поднял, у них мало своей инфраструктуры
Evgeniy
Переустановите Только все ваши данные по подключениям надо будет грохнуть и добавлять занова
Andrew
альтернатива anydesk, позволяет завести свой сервер ретрансляции/идентификации и ни от кого не зависеть https://rustdesk.com/
Andrew
да это не проблема, не так уж и много их было, в районе 20-30
Evgeniy
Я позавчера то же самое проделал, работаю дальше))
Andrew
просто возможно не прокатит в очередной раз.. а хочется какое-то стабильное решение
Sam
Стабильное обычно бесплатным не бывает
Andrew
малинка простаивает, надо затестить
Serge
Ты лучше думай своей, а своей я сам подумаю. Или велком в личку..
