У меня в проекте проебали датчик. Датчик ёмкостный PNP 24в. Есть возможность протянуть кабель в лотке проволочном, 50х50мм, в котором лежат кабеля на вентиляторы (18кВт). Но на столько я знаю, контрольные кабели нельзя прокладывать рядом с силовым. Подскажите, кто знает на практике, какие последствия если прокинуть эти датчики рядом с силой?
Комментарии: 9
Anonim
Наводки, помехи плохая идея, намучаешься при наладке и при эксплуатации
Sergey
зависит от многих факторов.в первую очередь на какой контроллер датчик идет?уровни сигнала.в идеале если экранированным кинуть, и уровни логической 1 хотя бы вольт от 10 то прокатит если совсем хорошо сделать, то кинуть экранированный кабель и реле в качестве развязки.будет работать
Alexander
Согласно пуэ можно, но с помехами надо будет что-то делать
Fedor
Проволочный лоток же к чему-то крепится? Крепи кабель за стойки и крепёж лотка. Главное подальше от силы. Сантиметров двадцать достаточно. Или вешайте на струне. Или отдельную трубу под него кладите).
Abstragnew
Разговор был про открытый коллектор, у pnp говорят про открытый эмитер, обычно ... От помех помогает только переход на таковый сигнал и соответственно витую пару Подальше от силовых кабелей и если пересечение силовых кабелей то под 90 градусов
Vladimir

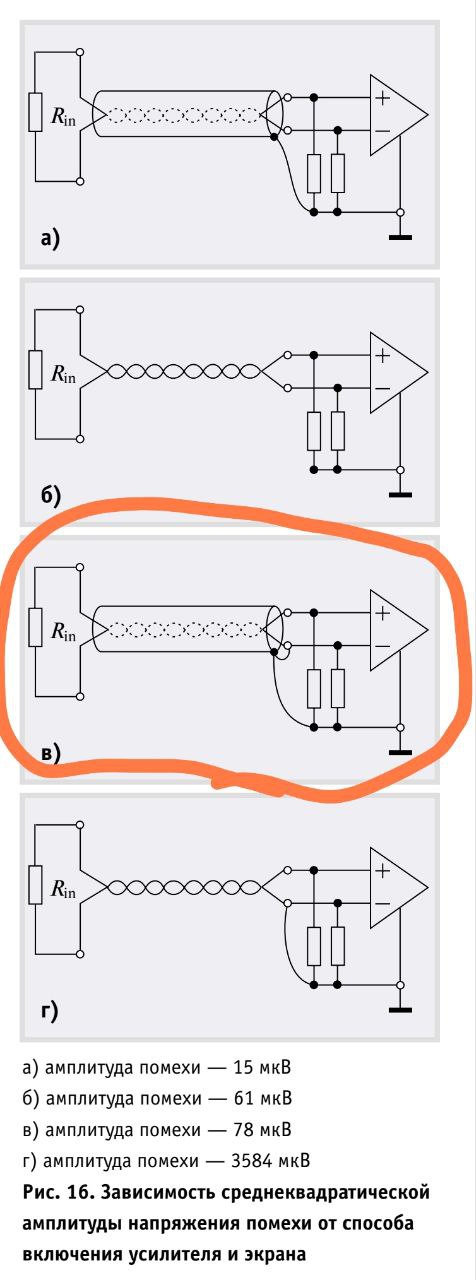

На всякий случай:)
Fedor
Свивка не всегда имеет смысл.
Abstragnew
Только при использовании токового сигнала
Serge
Открытый коллектор может быть использован как pnp так и npn. Эмитерный повторитель используется для усиления только по току.
