добрый день делаю учебное пособие по применению STM32 (или чего там на смену появится, MDR32) для начинающих режил что половину обязательно должна занимать часть по основам схемотехники, по крайней мере критически необходимые вещи типа расчета ключей, фильтров и базовых цепей для ЦАП/АЦП, питания и развязки (qucs/ngspice) есть ли у кого-то список тем, которые без вариантов должен знать любой программист-эмбедер с т.з. схемотехники? и если для конфы не оффтопик — qucs нравится интерфейсом и внешним видом схем сильно придётся прищемить чувство прекрасного, если его заменить на KiCAD в качестве граф.оболочки для схемотехнических расчётов?
Комментарии: 15
Serega
Не стоит так делать, иначе ваша литература либо превратится в кашу, либо займёт объём сборника сочинений Ленина... не помню, сколько там томов, но в вашем случае - это минимум 4-5 по 500-800 машинописных страниц с картинками...
Dmitry
ну я же не планирую весь ТОЭ+РТЦ запихивать, школоло не оценит 8) для глубины ссылки на youtube на лекции, и несколько десятков примеров на уровне "пощщупать базу"
Anonim
А сделайте на микроконтролер esp32 doit devkit v1, а то я уже неделю даже прошить его не могу)
Belka
Кикад хорош и популярен, почему нет? А где-то почитать написанное реально?
Dmitry
ну просто от большинства опенсорсного софта, на который сейчас 166 приказ толкает переходить — впечатление хорошо Высоцким описано "страашно, аж жуть" нарисовал план помещения во FreeCAD обплевался весь, qucs хотя бы по скриншотам вменяемо выглядит
Serega
Всё-равно, какая среда, но... в Qucs удобно выполнена работа с S-параметрами ВЧ схем... потом, любая импульсная схема, с частотами выше 50 кГц очень сильно требует учёта влияния реальных проводников, т.е. спроектировав полностью схему в KiCAD и перенеся её на реальную плату - не факт, что эта схема будет работать так, как задумано, из-за влияния расположения дорожек на плате, их ёмкостей и индуктивностей... могу пример сфоткать Но попозже Резистор некогда допаять В общем: пишите только по конкретной "железке", её структуре, что и как в ней программно управляется
Belka
Если речь идёт о начинающих - то ИМХО кикад вполне подойдёт им. И вопрос - вы пишете для программиста или схемотехника? Возможно, вам стоит разделить это на два разных пособия?
Serega

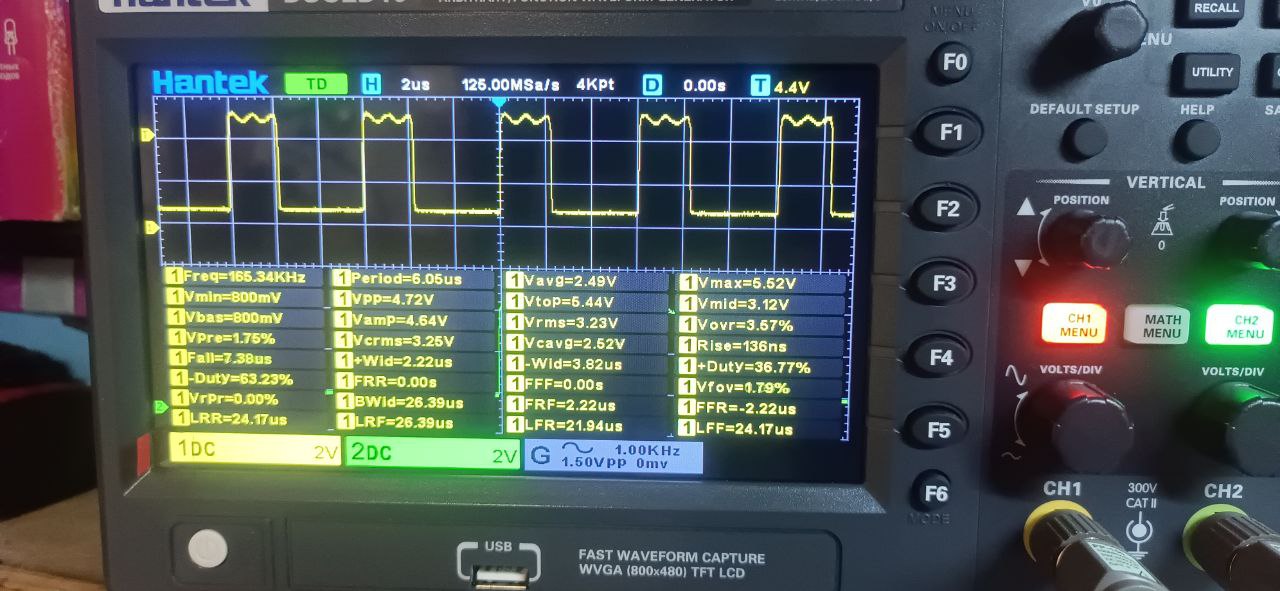

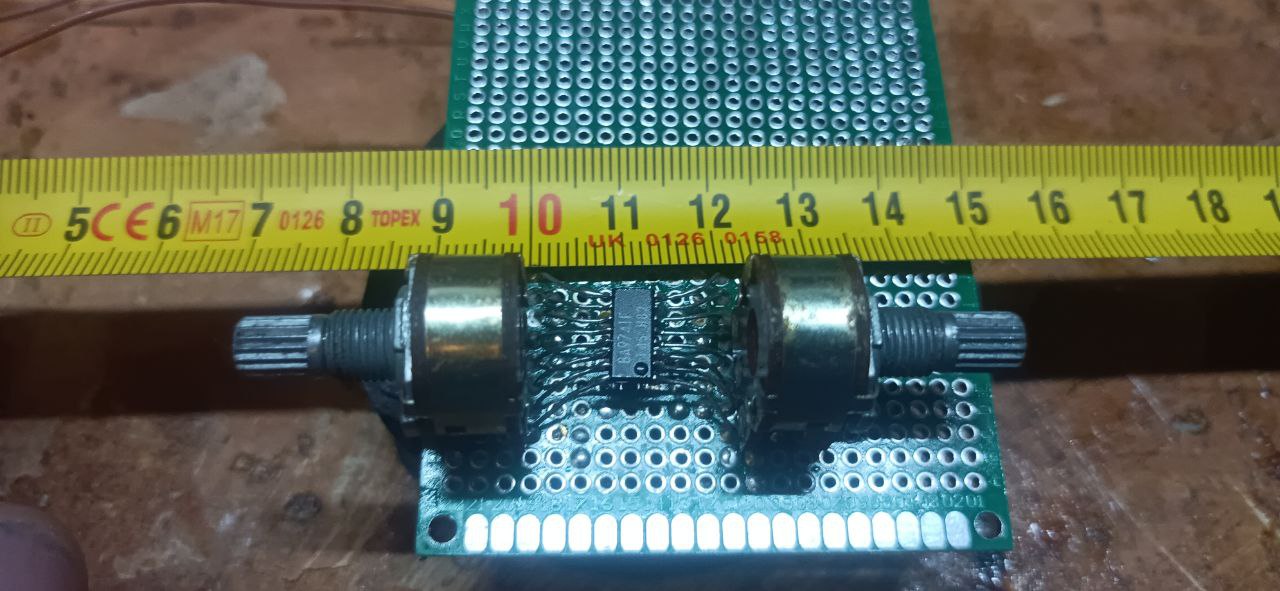

У Qucs эмуляция не так наглядно выглядят - тут графики входа и выхода или куда прилеплены, начинающие не поймут... Тогда брать конкретный пример и описывать его, например так: https://t.me/cm_books/1077 Но... информация получается не особо удобоусвояемой и с миру по нитке (имхо) Обещал, сфоткал Вот смотрите, пример из реалии, которого в симуляторе не увидишь, пока не занесёшь геометрию проводников, а в KiCAD - я не знаю, как... об этом мало кто помнит, но... на частоте всего ~165 кГц, при длине проводника около 1 см, управление - открытый транзистор, питание 5 В, нагрузка в конце проводника 470 Ом - уже возникают колебания (на осциллограмме видно, что верх импульса не прямой), как в контуре, что стоит учитывать при проектировании цифровых устройств с меандром уровней 1 и 0... ну и про задержки сигналов, в зависимости от длины проводников, не стоит забывать, а то программа на вашем STM32 будет работать, а в реалии в фазу не попадать в ожидаемом месте... P.S.: импульсный БП разрабатываю, просто с этим ШИМ-ом ещё не работал, поэтому откатываю его на макетке, а уж потом проектирование схемы, потом платы и настройка по месту, ибо мне лень кучу плат потом с ошибками переделывать Заодно и два резистора допаял Некогда особо самодельничать - дети
