Продолжаю обдумывать как подключить два (три) насоса на один ПЧ, отсюда возникли вопросы: насколько критично производить останов без выбега? (контактор сразу отсекает насос от ПЧ и даёт команду ПЧ на останов). Переключение насосов с выдержкой, чтоб первый точно остановился.
Комментарии: 56
Alexander
сперва команда на стоп ПЧ, только потом команда на отключение контактора, и лучше с задержкой
Anonim
Вот это и не получается реализовать Без колхоза
Yuriy
Я такую хрень делал, у меня для этого есть готовое решение на САУ-У
Anonim
Да Поделитесь?
Alexander
Ща с обеда вернусь нарисую)
Yuriy
В личку. Не хочу возбуждать и лохматить местных бабушек...
Anton
они хотя бы одинаковые по параметрам?
Sam
Я же скинул схему вам. Тормозите насос как обычно рампой и все будет нормально работать
Anonim
У меня возник вопрос, если одновременно отключу контактор между насосом и ЧП и дам команду останова ЧП. Потом по выдержке времени включу другой контактор и ЧП
Sam
По моей схеме вы не сможете отключить контактор, пока пч работает. Горячее переключение как минимум приведет к ошибке, как максимум - выход ПЧ из строя
Anonim
Видимо я пропустил схему, сейчас посмотрю в истории
Sam

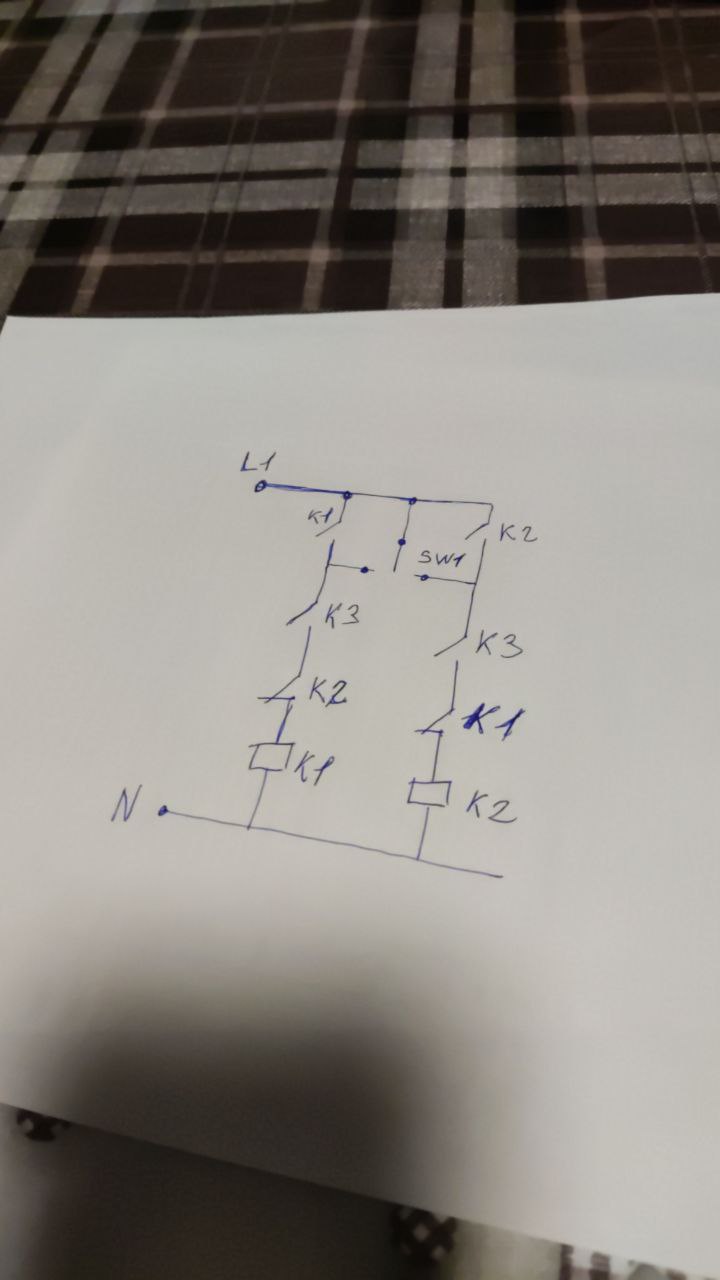

Все, проблема с горячим переключением решена. К3 это реле от сигнала запуска инвертора. К1 и К2 контакторы насосов. SW1 - тумблер, переключатель выбора насоса .
Anonim
Грубо говоря самрподхват, который отключается командой с ПЧ?
Alexander

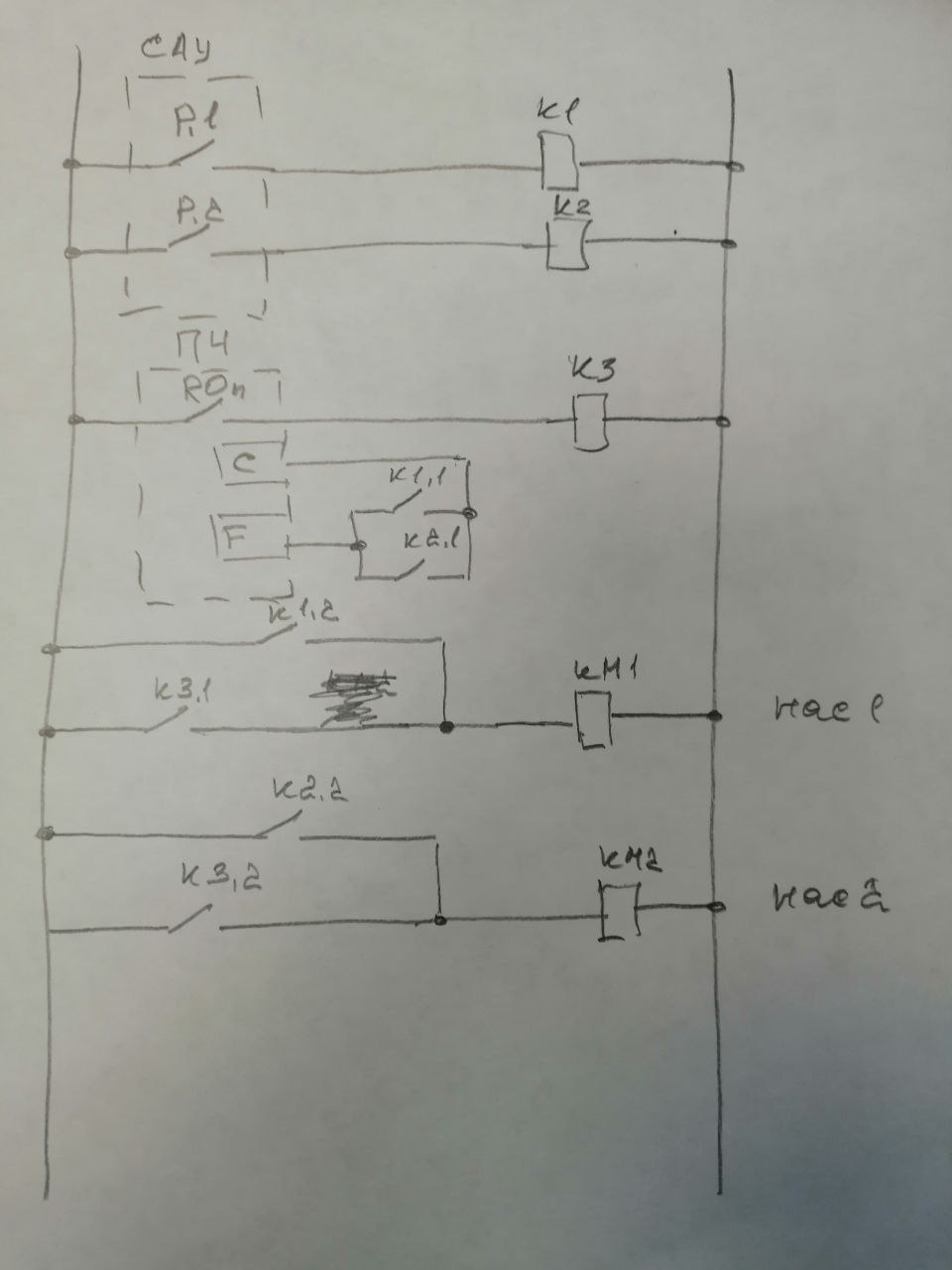

вот вариант с использованием реле ПЧ и с электрической блокировкой пускателей
Anonim
Гениально! Благодарю
Anton
в чём схему рисовал, как софтину звать?
Alexander
так автокад же
Rustem
классика!
Sam
Походу это к вам вопрос
Anton
это ужасно! я надеялся, что есть что-то легче
Anonim
По схеме КМ1 это контактор насоса. Он становится на самоблокировку?
Alexander
к моей схеме таки вопрос?
Rustem
я думаю в твоей схеме вопросов быть не может - все железно, элементарно и просто.
Alexander
ну прям бальзам на душу)
Rustem
Splan как вариант...Вроде и перечни еще сам формирует, маркировку аппаратов сам расставляет.
Anonim
Нет, к схеме Sama
Sam
Становится. Как только прилетает команда запуска от ПЧ он сразу же включается и работает, пока ПЧ запущен Соберите обе схемы. И посмотрите как они работают. Насосы на подключайте. Оставьте ту, которая нравится Профит
Anonim
Отсюда вопрос, фаза на контакторе, которая используется для самрподхвата идёт после ЧП, это не критично? Будет держать контактор? Нравится Ваша, так как есть всё необходимое
Sam
Питание цепей управления всегда отдельно от питания ПЧ.
Alexander
а мне вариант с реле времени все же больше нравится)
Anonim
То есть ещё два контактора надо
Sam
Судя по всему вам с картинками надо?
Alexander
контакторы в любом случае надо
Sam
У вас на насосах 2 контактора стоят уже?
Anonim
Ещё плюс 2 имею ввиду Плюс два контактора и три реле надо. Правильно?
Sam
Неправильно. Вам нужно 2 контактора которые коммутируют насосы и одно промежуточное реле. ВСЕ!
Alexander
Надо всего 2 контактор с модулями доп контактов (для блокировки) и 3 реле
Ibelieve
Доброго дня всем. Есть у кого-нибудь в СПб Carel Smart key. Условия готов обсудить в личке
Yuriy
Я знаю у кого есть
Sam
Короч сначала со схемой определитесь. В моей схеме 2 контактора и одно реле. В схеме Александра так же 2 контактора и 3 реле
Anonim
Схема Ваша. Есть контакторы через которые ПЧ подключён к насосам. И ещё несколько контакторов
Sam
L1 фаза 220В. Со входа пч. Не с выхода.
Anton
а, точно - у меня же есть :)
Sam
Схема работает так: Переключателем выбираете насос (например К1), после запуска ПЧ К3 своими контактами включает К1. К1 самоблокируется. И он отключится только после останова ПЧ. Даже если переключить тумблер на другой насос во время работы первого - ничего не произойдет
Alexander
емнип при использовании сау все можно ей управлять, т.е. переключатель не нужен
Sam
Да. Я не настаиваю на своей схеме. Человек пусть сам выбирает что ему собирать
Alexander
все так!
Anonim
К или КМ самоблокируется?
Sam
Контактор насоса. Через цепочку к3, к1, и закрытый контакт к2.
Anonim
Судя по схеме КМ, разве нет? В ничего что на контакторе фаза после частотника, она будет держать контактор?
Alexander
переведите плз
Kjum4n
Питание контактора на входе в чп через доп контакты контакторов насосов! А идея...)
Anonim
Сарказм?
Kjum4n
Да в целом то реально вариант А контакторами насоса пусть сау рулит
Anonim
Я не это имел ввиду
