Коллеги, добрый день. Ищу оборудование отечественного производства, задача суммировать 2 сигнала типа 4-20мА в один, в общем по типу модуля Seneka Z190. Перерыл интернет нашёл несколько решений, а точнее 6 вариантов и те все зарубежные. Неужели нет отечественного оборудования выполняющего математические функции с аналоговыми сигналами? Если кому интересно что я нарыл, смотрите файл во вложении.
Комментарии: 48
Anton
сложить два тока?
Bereznyak
Именно, не без участия ПЛК.
Erzhan

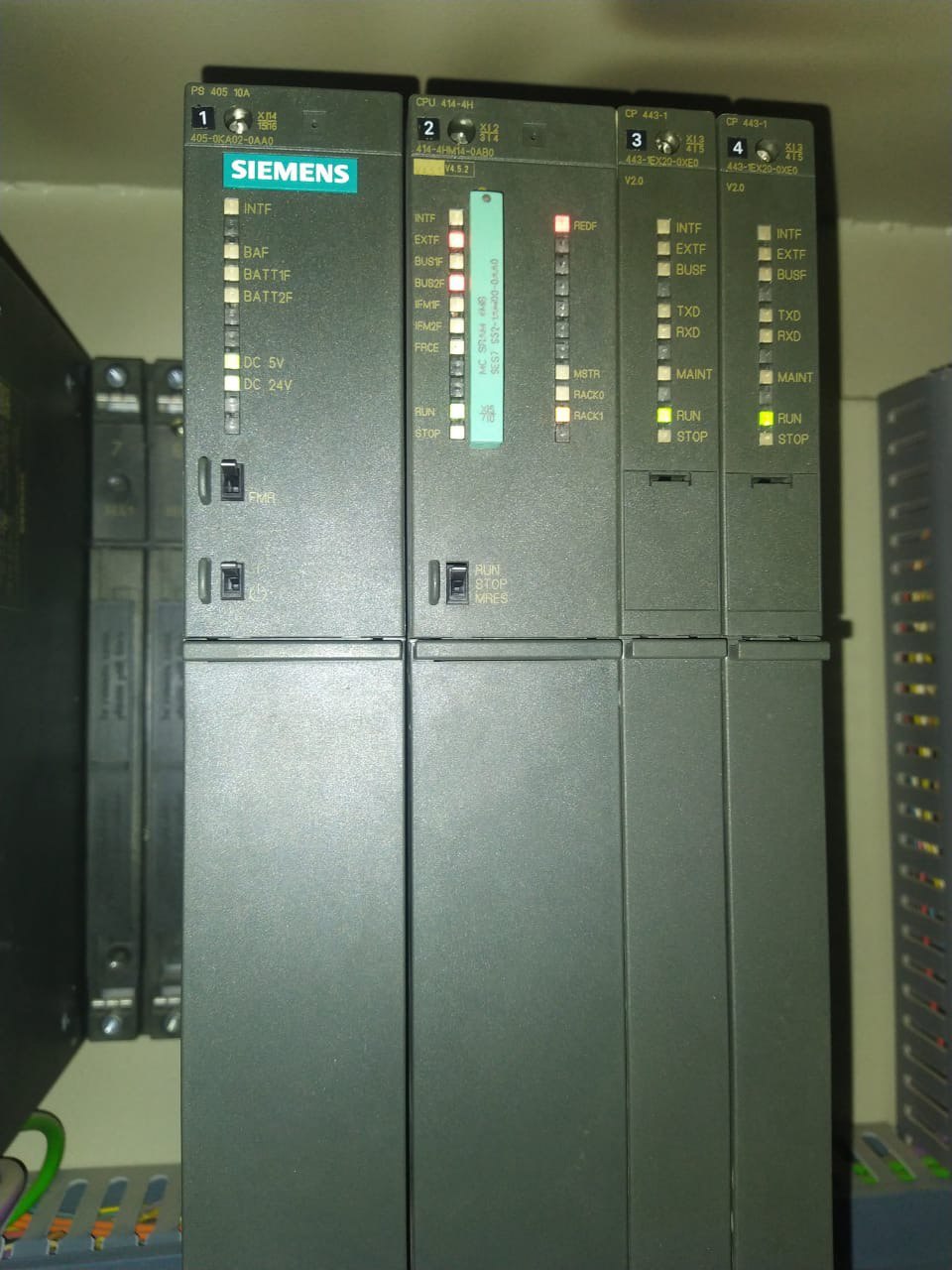

Светодиодные индикаторы BUS2F причина в чем кто сталкивался
Andrey
Ошибка шины на интерфейсе 2 PROFIBUS DP. смотри диагностический буфер
Anton
гугль что говорит об этом? пара усилителей должны это суметь
Bereznyak
Мне нужно готовое решение на дин рейку желательно.
Dmitriy
Кто вчера слышал басни про Байдена и лисицу на белорусском языке - Рабочий день у Байдена расписан по-часам - то целый день он спит, то сцыться....
Rustem
Измеритель трм с двумя аналоговыми входами, с одним выходом 4-20. А в логике выставить выход равен сумме. Вроде такое есть там.
Bereznyak
ТРМ Овен я смотрел уже, он без выхода, только входы к сожалению.
Rustem
https://docs.owen.ru/product/2trm1/904/68457#topic-68457
Nick
Пр200 Есть с выходами
Rustem
Трм заказать с выходом И.
Nick
Так точно
Rustem
Пр200 даже лучше будет-удобнее, но дороже... В трм сумма обозначена как взвешенная сумма, непонятный термин...
Bereznyak
Это какая модель? Я 8-ми канальный с выходами вижу, а 2-х канальный не вижу что-то.
Nick
А прибор ваш сколько стоит ? Двух канального с И нет ароде
Rustem
Тысяч от 12 - 13 думаю как минимум. Пр200 ненамного дороже окажется думаю
Nick
Пр200 13 тыс
Rustem
Ваша взяла )
Bereznyak
Модуль Seneka Z190 стоил год назад 20т.руб
Nick
Берите пр200
Bereznyak
Разрядность ЦАП всего 10 бит, мне маловато будет)
Rustem
Тогда три)))
Nick
А для чего вам ?
Bereznyak

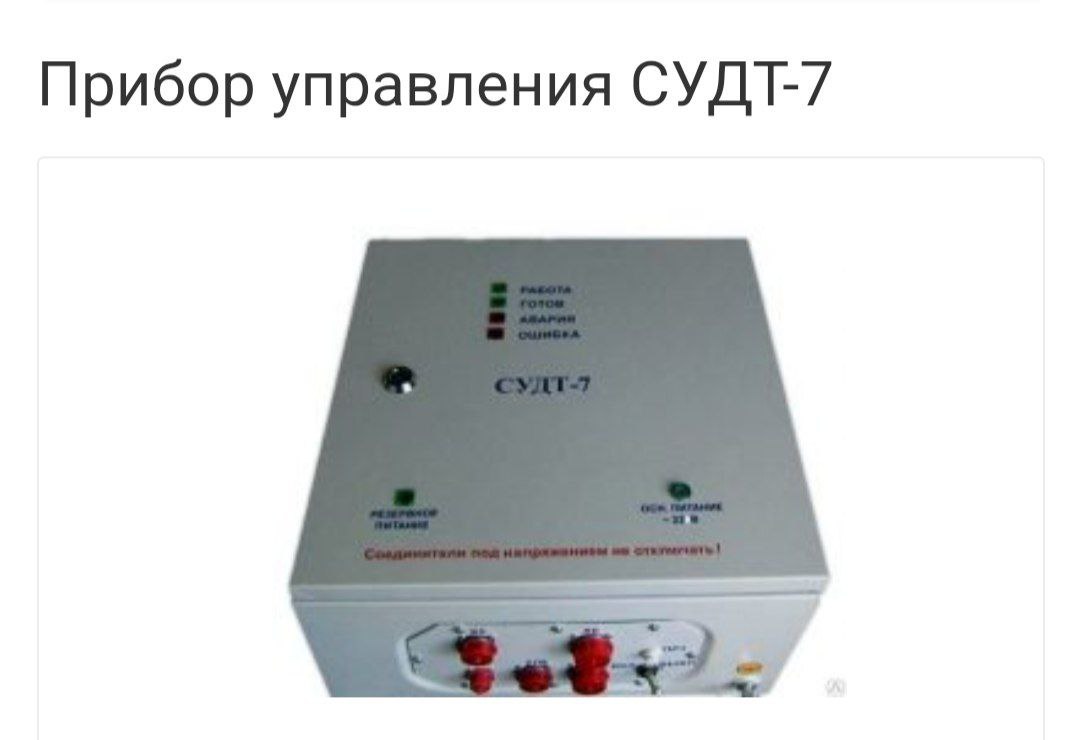

Нужно поточнее мин.12бит. Короче нужно забрать 2 аналога с расходомеров 2-х и передать на блок управления одоризацией газа.
Vyacheslav
Может взять модуль ввода? ОВЕН или ЕКF, или нужно по порогу сработка?
Yuriy
Delta dvp слайдер серии или температурный dvp02tkl-s
Bereznyak
Посмотрю, спасибо
Yuriy
Температурный модульный будет самое простое. Там и удобный конфигуратор через rs485. Можно сразу конфигурацию набить прикинуть
Bereznyak
У вас есть опыт работы с ним? Вопрос пока не прочитал, к нему есть просто конфигуратор или можно математику забить?
Yuriy
Да использовали. Но это было 10 лет назад... Можно уточнить. Щас не вспомню в качестве чего использовали. В любом случае какое нибудь решение найдём. Если что в личку пишите
Bereznyak
Ок, спасибо.
Rashid
А по какому протоколу общение с блоком управления одоризацией
Bereznyak
Вся фишка в том чтобы работало без обработки в ПЛК, модуль ввода это будет мой крайний вариант. Пока запросил оборудование в Узбекистане (там будут объекты) может выкручусь. Но меня огорчает, что я нашёл столько отличных решений в Китае, Японии, США, Польше в той же Италии, а у нас нет математических модулей. Есть у блока управления одоризацией Модбас, но нужно сделать без цифры.
Yuriy
Danfoss mcx06d. Можно вариант без дисплея взять
Rashid
Можно использовать модули ICP-DaS, Adam I/O
Bereznyak
Спасибо, давно этими модулями не интересовался. Интересно, они локально логику выполняют или обязательно будет нужен ПЛК? Да, и какие сроки поставки?
Rashid
Надо смотреть, я помнится делал такое, что считывал аналоговые сигналы, преобразовывал их в инженерные единицы, небольшую математику внутри блока написал и по rs485 на компьютер по OPC выдавал в скаду данные
Roman
Коллеги, а ни у кого в Мск/области нет адаптера под привода Belimo для их настройки? Мне надо коэффициенты в VAV клапанах скорректировать
Rashid
https://www.advantech.com/en/products/rs-485-i-o-modules-adam-4000-4100/sub_1-2mlkht Вот гляньте Территориально, где налаживать, то объект в Узбекистане собираетесь? Какое предприятие?
Bereznyak
Объект не могу назвать к сожалению)
Kjum4n

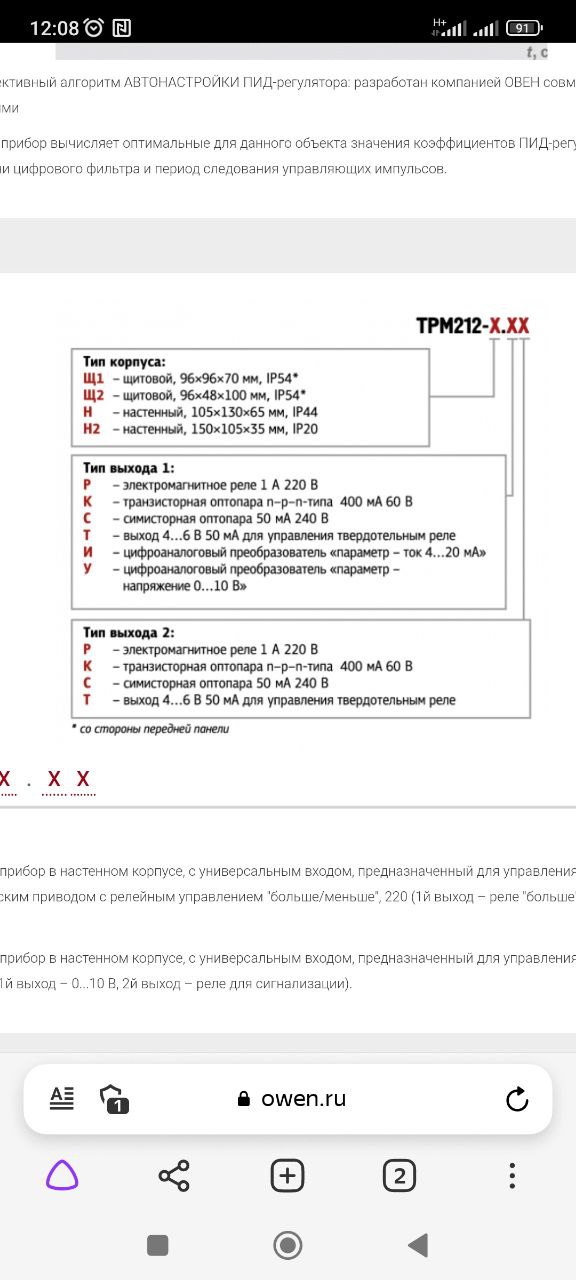

Модификация И с выходом Трм 212
Nick
Неа
Andrey
Пришли релюшки Релеон, по виду чистый Китай, но лейблы наши. Упаковка прикольная, в пакетиках. Бошки завёрнуты в картон. Думаю, качество будет более менее. 5 Ампер конечно маловато на мощные контакторы, но ладно. У нас контроллеры, АЦП 12 бит, есть 4 входа 0-10В. С помощью резистора плавно превращаются в 0-20 мА. Но свободное программирование там только на С, Ардуино и FLprog (щас в разработке). Можно Вам под заказ сделать допустим в контроллере освещения эту функцию, бесплатно. Нехай будет. https://www.elstars.ru/products/27429340
