Привет! Скажите, может кто в этом чате помочь (сделать или хотя бы подсказать направление мыслей). Сломался драйвер шагов мотора DM556S-IO. Мы купили DM556PbF (в магазе сказали пойдет). Не пошло. Наш DM556S-IO работает просто от 24 В. Есть напруга - он крутится. Нет - останавливается (там не сильно точное движение нужно, вращение около секунды-двух - поворачивает деталь в нужном направлении. Останавливает вращение по датчику, который смотрит за положением детали. Всё работает через PLC). DM556PbF работает от импульсов. Задает движение PLC. Реально ли установить новый? (через реле, ардуино, хз какие ещё варианты есть)

Комментарии: 41

  1. Vyacheslav
    • 20.01 2023 06:15:18

    Нарисовать схему как все подключено реально?

    • Alex
      • 20.01 2023 06:15:58

      да

      • Vyacheslav
        • 20.01 2023 06:16:29

        Лучше здесь, спецов тут много

    • Alex
      • 20.01 2023 06:50:53

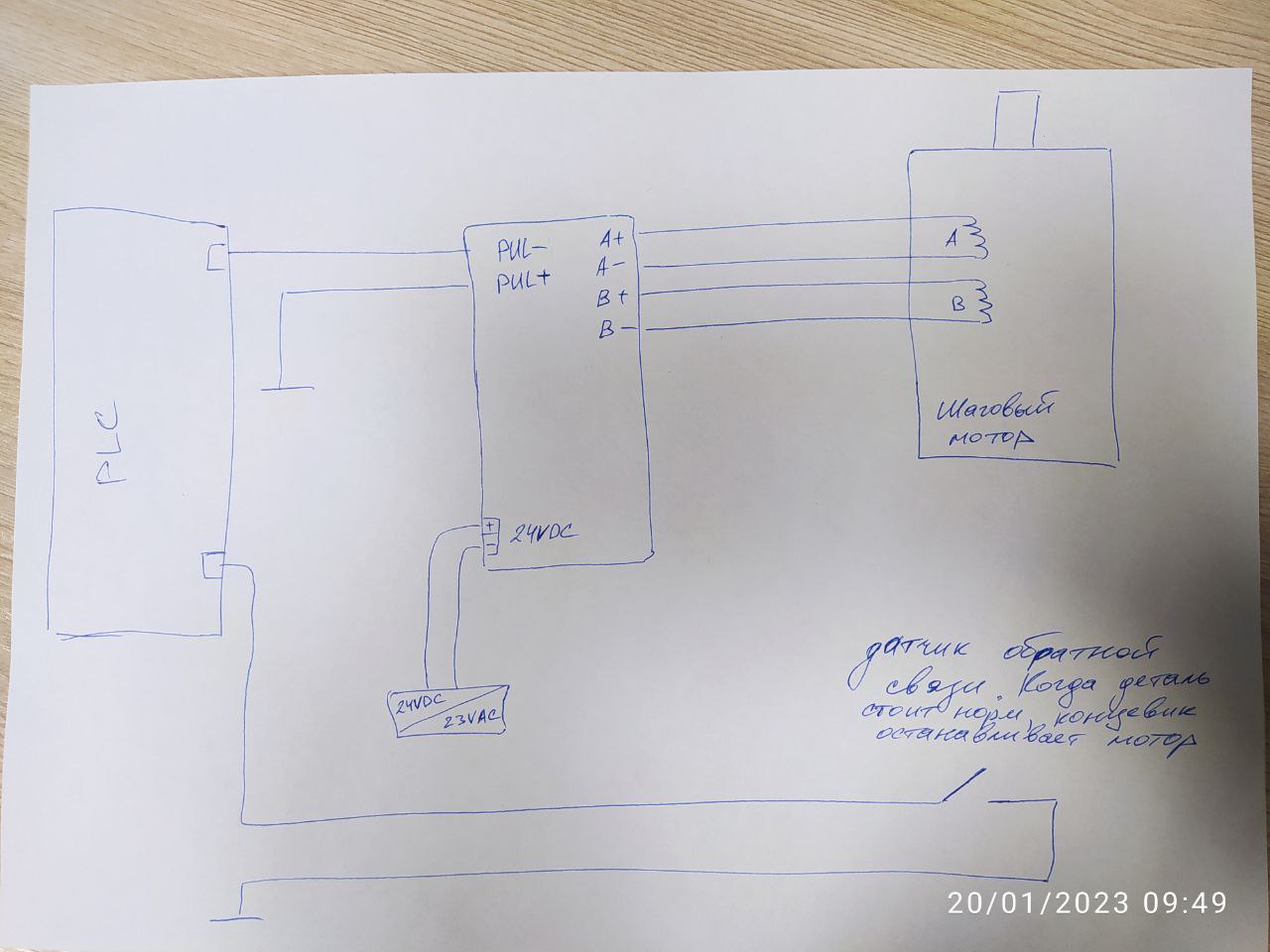

      Ну такая вот схема

      Ну такая вот схема ...
      Ну такая вот схема ...
      Ну такая вот схема ...
      • Vyacheslav
        • 20.01 2023 06:53:43

        Со стороны PLC поподробнее можно или фото

        • Alex
          • 20.01 2023 07:05:52

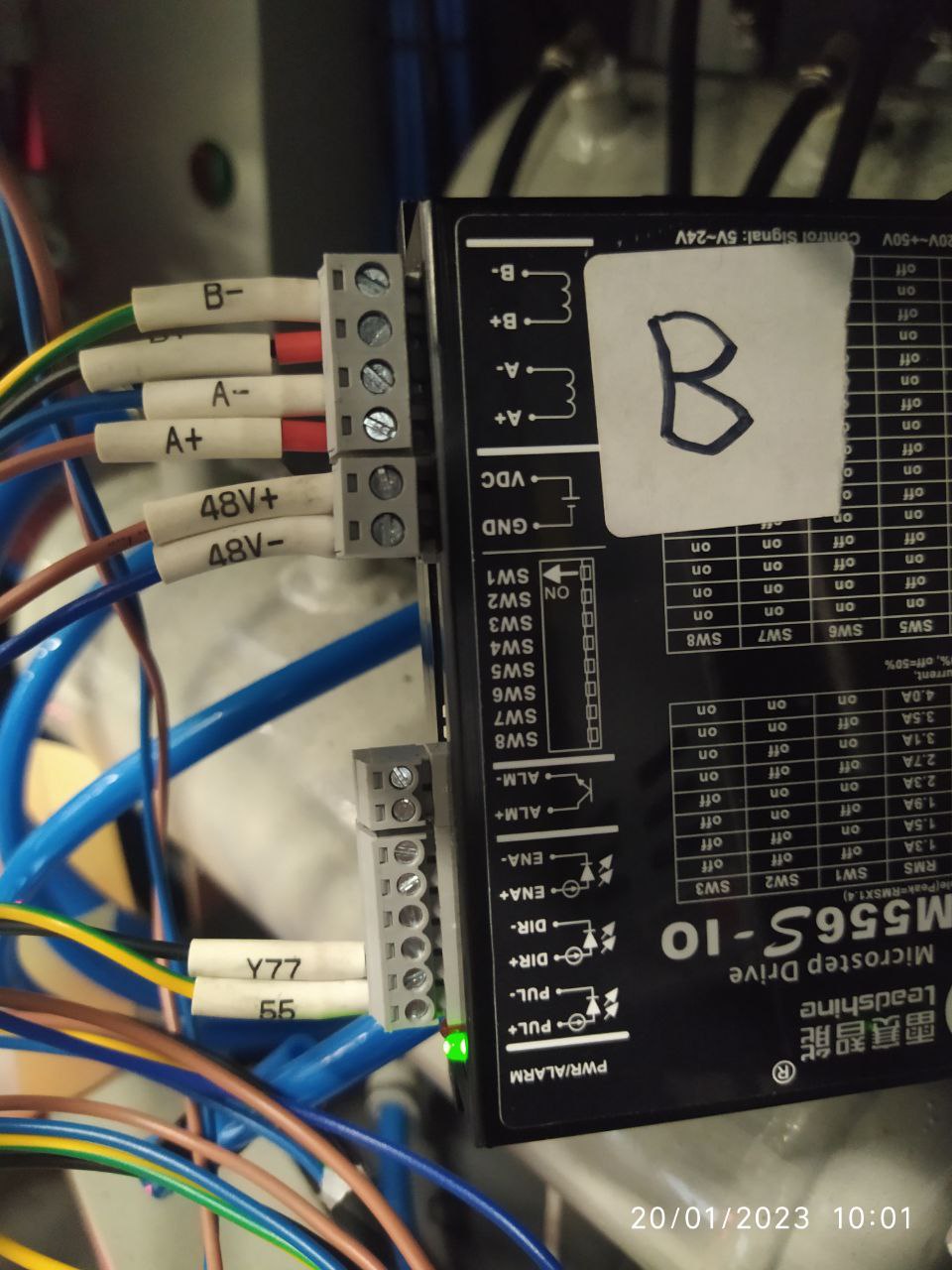

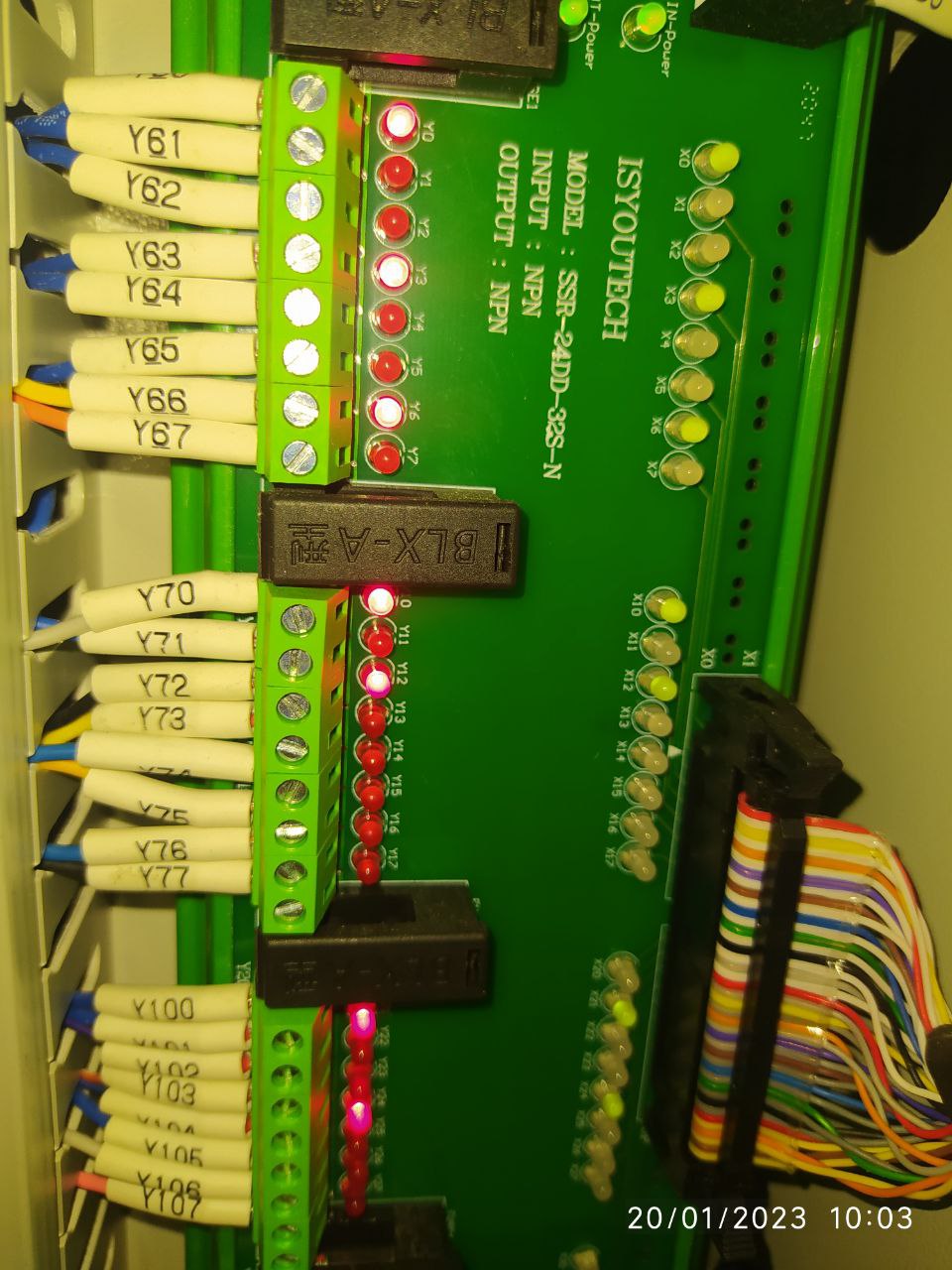

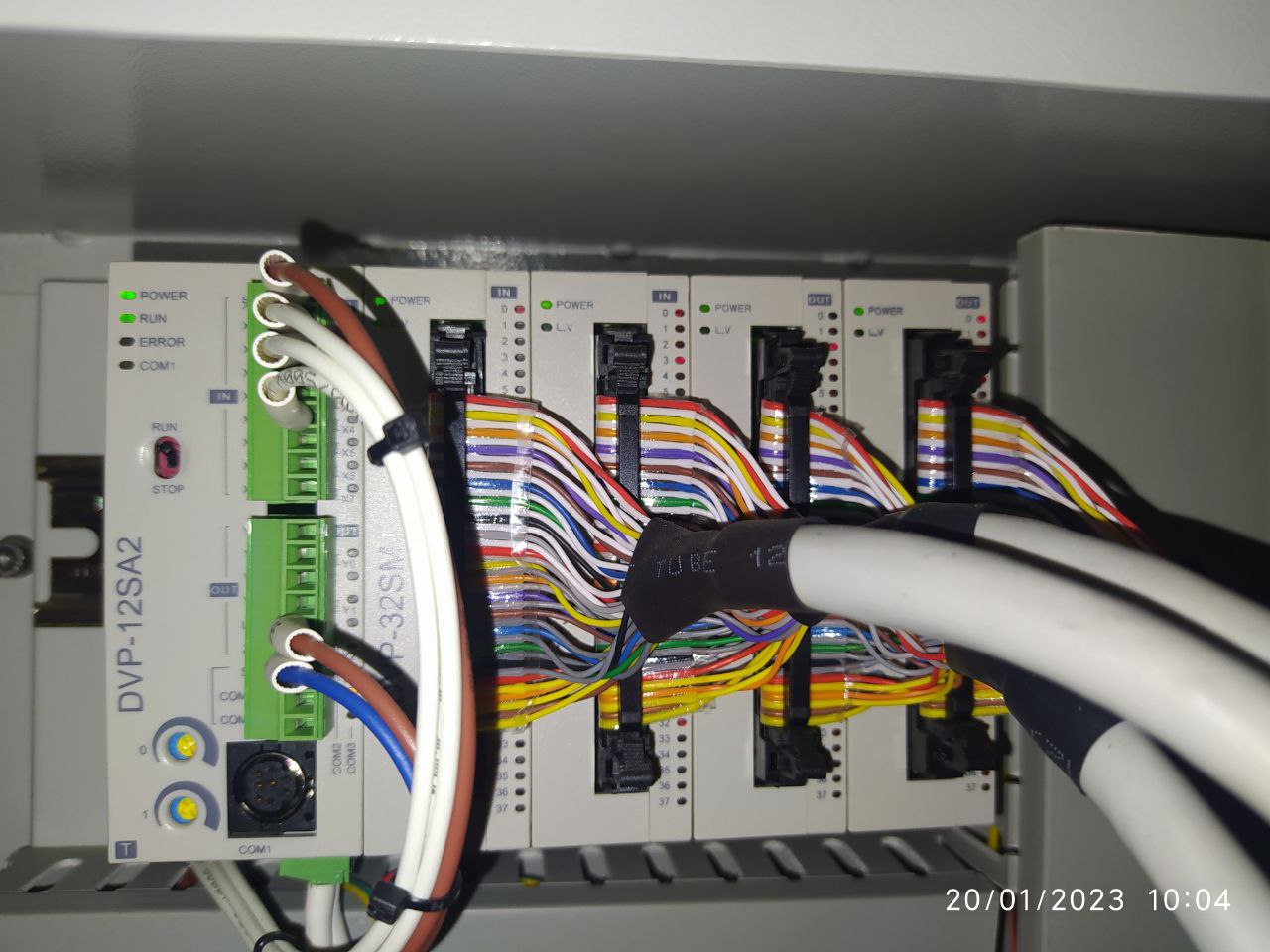

          Ща пойду гляну. Там ещё какие-то приколюхи стоят внутри. Y77 управляющий сигнал. PLC -> NPN плата -> Драйвер двигателя

          Ща пойду гляну. Там ещё какие-то приколюхи стоят внутри. Y77 управляющий сигнал. PLC -> NPN плата ->...
      • Nikita
        • 20.01 2023 07:11:19

        так и отправляйте ШИМ на выход в ПЛК, по обратной связи отрубайте, в чем проблема то?

        • Nick
          • 20.01 2023 07:11:22

          Особенно выйгрышь в аналоговых входах и выходах

        • Nikita
          • 20.01 2023 07:12:18

          будет так же крутиться, только вместо просто сигнала, будут импульсы, теперь допфича - управление скоростью

          • Nikita
            • 20.01 2023 07:12:52

            направлением нужно управлять? или просто в одну сторону?

            • Alex
              • 20.01 2023 07:13:57

              Нет. В одну сторону мотор крутит деталь, пока она не станет в нужное полложение (смотрит по концевику)

              • Vyacheslav
                • 20.01 2023 07:13:58

                Программиста по дельте

              • Nick
                • 20.01 2023 07:14:51

                А какая точность для позиционирования детали нужна ?

                • Alex
                  • 20.01 2023 07:15:04

                  Паралельна с производителями оборудования общался, тож говорят править код нужно.

                • Alex
                  • 20.01 2023 07:15:58

                  Очень примерная. Потом другой более точный узел круглую деталь доварачивает более точно. (но он способен только на 90 град повернуть) Поэтому нужно предварительное поворачивавние этим шаговым.

                  • Nick
                    • 20.01 2023 07:16:18

                    Может просто частотник ?

        • Alex
          • 20.01 2023 07:13:23

          Проблема в том, что я понял ваше сообщение на 50% только. Откуда мне взять ШИМ? С PLC идет тупо 24В. Я ж и спрашиваю, каких спецов в своем городе можно поспрашивать. Мне сказали через Arduino можно запустить.

          • Nikita
            • 20.01 2023 07:13:37

            программиста

          • Nikita
            • 20.01 2023 07:15:55

            те один раз только нужно закрутить и больше никакого движения нет? мб тогда от руки можно разок в общем ардуина вам не нужна, можно все решить на дельте

          • Yuriy
            • 20.01 2023 07:42:42

            Я так и не понял чем родной привод не устроил?

            • Alex
              • 20.01 2023 07:43:40

              У нас управление просто подачей 24В, этот привод сгорел. Мы купили другой, а его нужно управлять импульсами.

              • Yuriy
                • 20.01 2023 07:47:41

                Что там сгорело? И как там скорость задавалась?

                • Alex
                  • 20.01 2023 07:49:40

                  Перестал крутиться, мигает красная лампа. Вскрыл, визуально поврежденных элементов не обнаружил. Поставил с другой тачки такой блок - всё заработало. Вывод - блок накрылся. Как скорость задается - хз. На максимуме походу крутит. Там только сигнал крутиться или стоять.

                  • Yuriy
                    • 20.01 2023 07:51:55

                    Ну либо отремонтировать старый либо нужен генератор импульсов для нового. Я бы старый отремонтировал

                    • Abstragnew
                      • 20.01 2023 07:52:31

                      День добрый коллеги! Напомните у какого производителя была альтернативная прошивка овна в части резервирования, Заранее спасибо.

                      • Vyacheslav
                        • 20.01 2023 08:02:48

                        Нет у ОВЕН резервированных решений

                        • Abstragnew
                          • 20.01 2023 08:08:23

                          Да, Овен (пока, все ещё) отсутствует, но было альтернативное встроенное ПО стороннего производителя.

                        • Anonim
                          • 20.01 2023 16:48:57

                          И слава богам

                    • Alex
                      • 20.01 2023 07:54:40

                      Был неприятный опыт ремонта шагового драйвера. Ремонтировал не сам. Больше не охото... 3 раза на Митинский курьера отсылали, сначало за транзисторами, потом за другими, потом за драйверами к ним, потом ещё... отдали больше, чем за новый драйвер и не починили, с Китая успел новый прийти.

                      • Yuriy
                        • 20.01 2023 07:56:57

                        Потому, что там мостовая схема и надо импульсы осликом смотреть... С генератором просто надо определиться драйвер управляется положительными или отрицательными импульсами? И какой амплитуды?

                        Потому, что там мостовая схема и надо импульсы осликом смотреть... С генератором просто надо определиться...
                        • Alex
                          • 20.01 2023 07:59:07

                          Я вообще технолог, не шарю в этом. Попробую разобраться конечно... просто когда-то учился в ЖД на электрика: контактная сеть, тяговые подстанции и прочее. И теперь все дуают, что я могу починить всё от утюга до PLC...

                          • Yuriy
                            • 20.01 2023 08:01:15

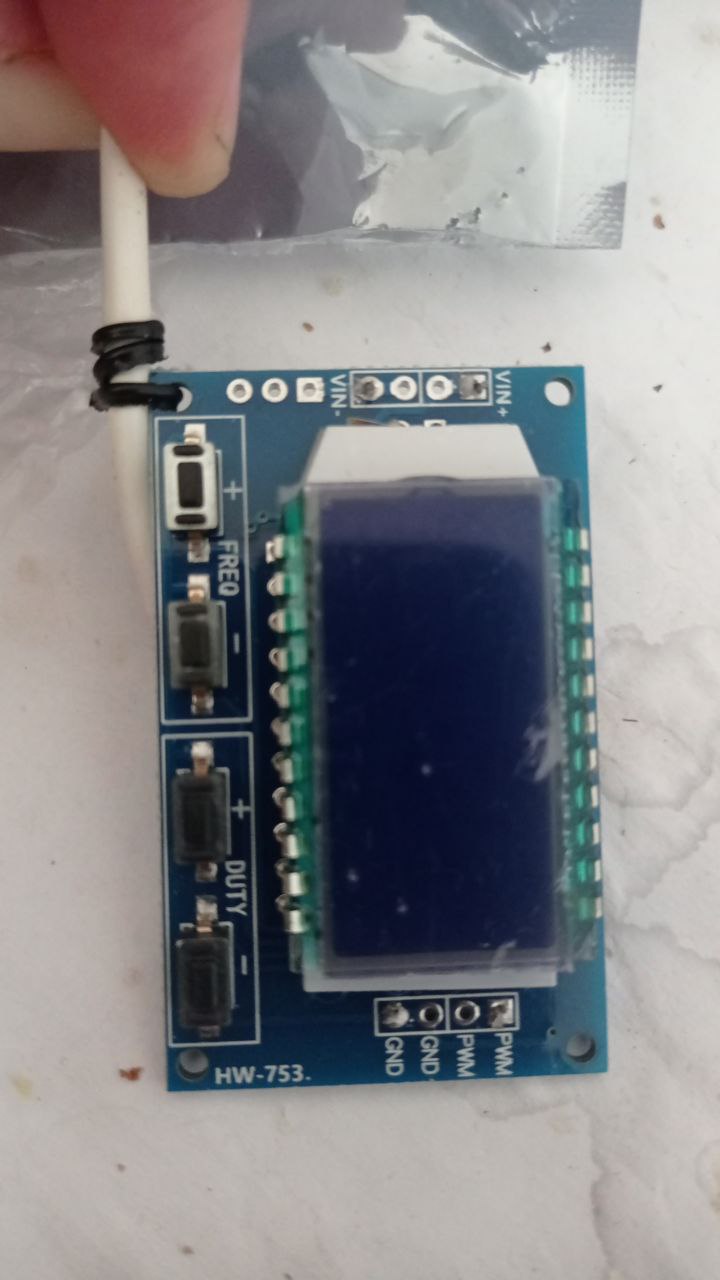

                            У меня такой генератор Конечно можешь. Ты же инженер, а не манагер

                            • Alex
                              • 20.01 2023 08:02:31

                              Я нашел в РФ за пятихат. Буду вникать, пробовать.

                              Я нашел в РФ за пятихат. Буду вникать, пробовать. ...
                              Я нашел в РФ за пятихат. Буду вникать, пробовать. ...
                              • Yuriy
                                • 20.01 2023 08:03:53

                                Да на авито их вагон, в Московии тем более

                          • Nikita
                            • 20.01 2023 08:04:25

                            как говорится, с прибытием в отрасль коллега

                            • Yuriy
                              • 20.01 2023 08:05:21

                              Просто генератор выдаёт положительные импульсы. Если у тебя шим на gnd то нужно инверсию делать Я оптопарой делал

  2. Vyacheslav
    • 20.01 2023 06:17:51

    А точно не купить такой же драйвер?

    • Alex
      • 20.01 2023 06:18:35

      Да что-то сроки не радуют. 12 недель. Хотя он в районе 5к руб стоит

  3. Yuriy
    • 20.01 2023 06:42:41

    Сделать из двух нерабочих один рабочий

  4. Sergey
    • 20.01 2023 08:34:00

    не проще мультивибратор собрать?и подобрать частоту импульсов
