Добрый вечер коллеги. Вопрос: нормально ли будет функционировать датчик с аналоговым выходным сигналом 4-20 ма/hart на расстоянии 250 м по кабелю сечением 1 кв.мм или 1.5 кв.мм без применения усилителя на длине трассы. В шкафу будет барьер искрозащиты типа Овен? И ещё, какими аргументами возможно отбиваться от требований наличия сертификата sil и наличия ПАЗ на объекте. Песконефтеуловитель.
Комментарии: 17
Rashid
Все зависит от ТЗ, у вас как там прописано по поводу ПАЗ и наличия сертификата SIL
Rustem

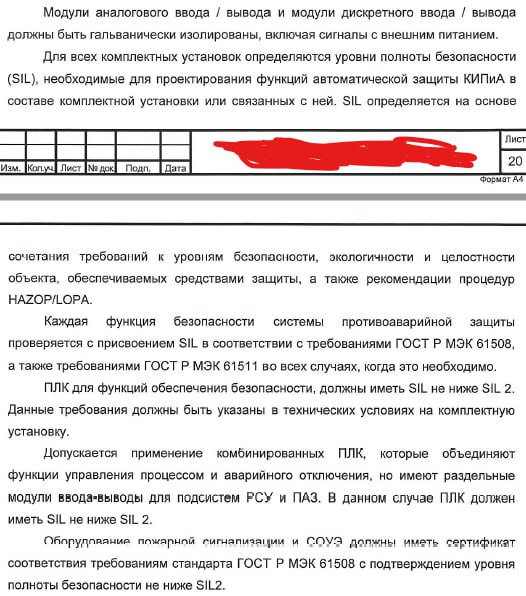

В ТЗ отсылка к документу, скрин фрагмента сделал, где моменты по SIL прописаны.
Ernest
А у вас уже процедура HAZOP была?
Z-vladimir
Если МЭК заявлен, то он становится обязательным к исполнению и SIL значит тоже
Z-vladimir
А какие функции ПАЗ у песконефтеуловителя? Установка поди модульная, будет в составе общей системы?
Rustem
Да. Разрешение работы лсу (песконефтеуловитель) получает от рсу дискретным сигналом (24 vdc). Имеется грибок на шкафу управления и по грибку на каждом местном пульте управления, а также авария по угрозе перелива.
Z-vladimir
В ЛСУ будут исполнительные механизмы? Отсечные задвижки в составе ЛСУ или от РСУ?
Rustem
Только насосы, управляемые от шкафа ЛСУ. Из КИП - датчик уровня.
Ernest
Компрессора нету?
Rustem
Только насосы погружные.
Ernest
У нас Feed разработчик обязал на компрессора sil2 минимум, а на остальные контуры управления согласно HAZOP
Z-vladimir
Получается наверно можно обойтись без SIL. Только предусмотреть SIL реле которое напрямую тормознет насосы
Rustem
ПАЗ думаю обесточивает насосы и отдает сигнал на верх в РСУ об аварии, чтобы то что качает в уловитель - также стопорнулся. Ну и весь процесс по цепочке, думаю ..
Aleksandr
с точки зрения работоспособности мне кажется там не будет проблем, особенно эсли кабель в экране. А вот с точки зрения бумаг -вопрос другой)
Rashid
Можно и посчитать падение напряжения на кабеле, барьеры Овен надёжные вообще?
Rustem
Скорее нет, я проектирую шкаф автоматики. Технолог - агрегаты. И он мне что то ничего не предоставляет пока ... Может думает что я должен это определить... На объекты ставим - вроде не было претензий по гарантии. Но при проверке шкафов на производстве штуки 3-4 были неисправны, хотя новые и из коробки.
Dmitry
250 м нормально работает
