Комментарии: 33

1. Evgeniy

   • 03.02 2023 04:41:06

   Как то мало, не устойчиво к помехам ..

   • Nick

     • 03.02 2023 04:41:55

     Ладно сейчас попробую на третий канал перейти

     • Evgeniy

       • 03.02 2023 04:44:41

       Что значит перейти на канал? На канал измерения осциллографа ? МБ у вас кратность на щупе включена и там 15 вольт импульсы ?

       • Nick

         • 03.02 2023 04:45:19

         Канал rs485 на СПК Нет у кратности

         • Evgeniy

           • 03.02 2023 04:46:10

           У СПК сколько 485-х ?

       • Alexey

         • 03.02 2023 06:13:08

         RS485 1.5В это стандартно

         • Nick

           • 03.02 2023 06:17:45

           Если сопротивление уменьшать терминальное , то и амплитуда сигнала уменьшается Дело скорее всего в том что щит пластиковый и плохая помехозащищённость самой СПК110

           • Yuriy

             • 03.02 2023 06:17:56

             Чё вы пристали к этим сопротивлениям? На участках до 10м они не нужны

             • Nick

               • 03.02 2023 06:18:36

               Что с ними, что без них картина такая же

           • Andrey

             • 03.02 2023 06:47:57

             Боженька говорит тебе - не управляй частотниками по 485-му.

             • Nick

               • 03.02 2023 06:48:16

               А я и не управляю....

               • Andrey

                 • 03.02 2023 06:51:50

                 Значит, на будущее предупреждает

                 • Nick

                   • 03.02 2023 06:52:47

                   Не стремился никогда чем то управлять по rs , потом проблема найти замену

             • Aleksey

               • 03.02 2023 06:48:20

               опыт сын ошибок трудных

2. Shkiper

   • 03.02 2023 05:14:20

   осциллограф 2-х канальный? хорошо бы посмотреть сигнал на обоих проводах RS-485 может есть проблемы в несовпадении

   • Nick

     • 03.02 2023 05:14:56

     Я и так на обоих проводах смотрю

     • Yuriy

       • 03.02 2023 05:15:48

       Там шум явно виден, наводка идет. А мож феритовое кольцо от монитора на rs?

       • Nick

         • 03.02 2023 05:17:47

         Да наводка есть , не зависит от терминального резистора От его номинала

         • Yuriy

           • 03.02 2023 05:20:18

           В теории маленький кондер в параллель должен снять высокую гармонику. Но этим заниматься на пром площадке не весело.

     • Shkiper

       • 03.02 2023 05:23:58

       так вроде бы чтоб снять осцилограмму с rs-485 надо, подключить к одному каналу один провод и ноль, и ко второму каналу второй провод и ноль и сигналы должны зеркально отразиться и совпасть по фронтам, вроде так

       • Yuriy

         • 03.02 2023 05:25:26

         Да, все верно.

       • Nick

         • 03.02 2023 05:26:31

         Относительно gnd питания ?





         • Shkiper

           • 03.02 2023 05:32:33

           ну да

         • Yuriy

           • 03.02 2023 05:32:52

           У Овена обозначения А Б |

           • Nick

             • 03.02 2023 05:34:33

             Да я знаю Без ПЧ С ПЧ

             • Fedor

               • 03.02 2023 06:33:49

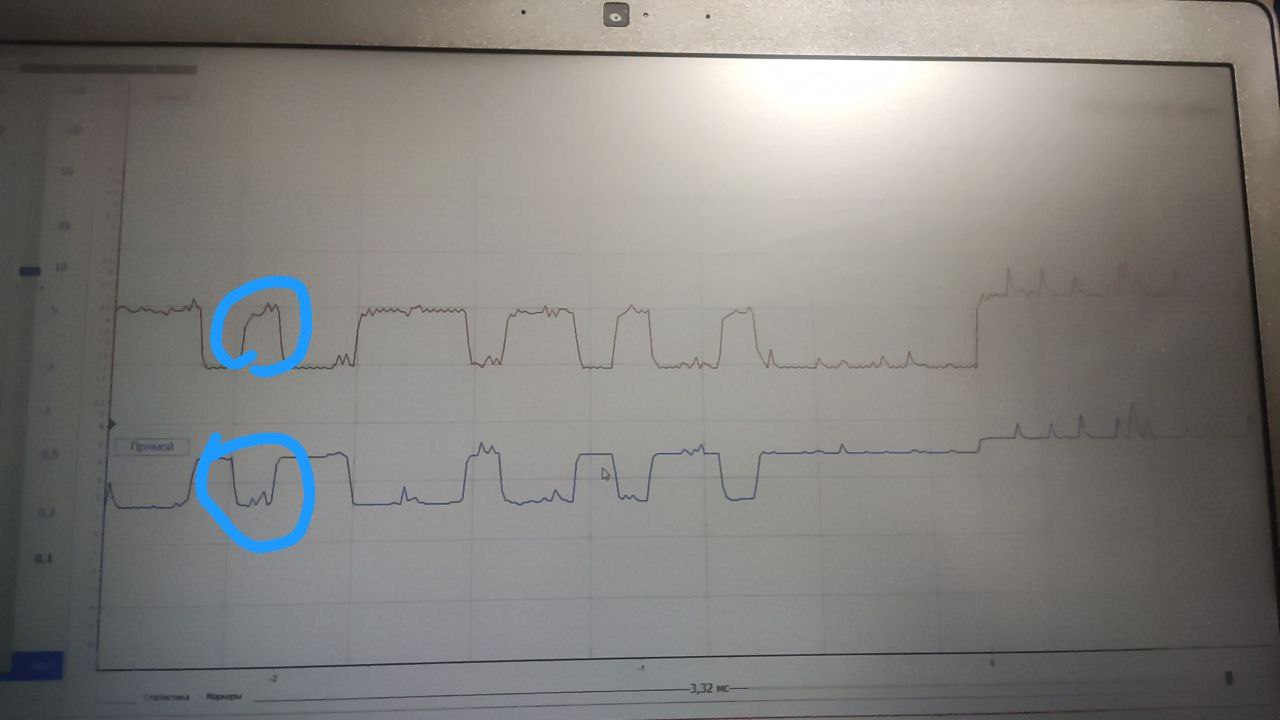

               А и Б по разному выглядят. На а больше бороды, на б больше фронты завалены. Они у вас нигде не перепутаны? Каналы осциллографа одинаково настроены? Какая общая длина кабеля и что за кабель?

               • Nick

                 • 03.02 2023 06:34:24

                 Каналы немного по разному

                 • Fedor

                   • 03.02 2023 06:48:35

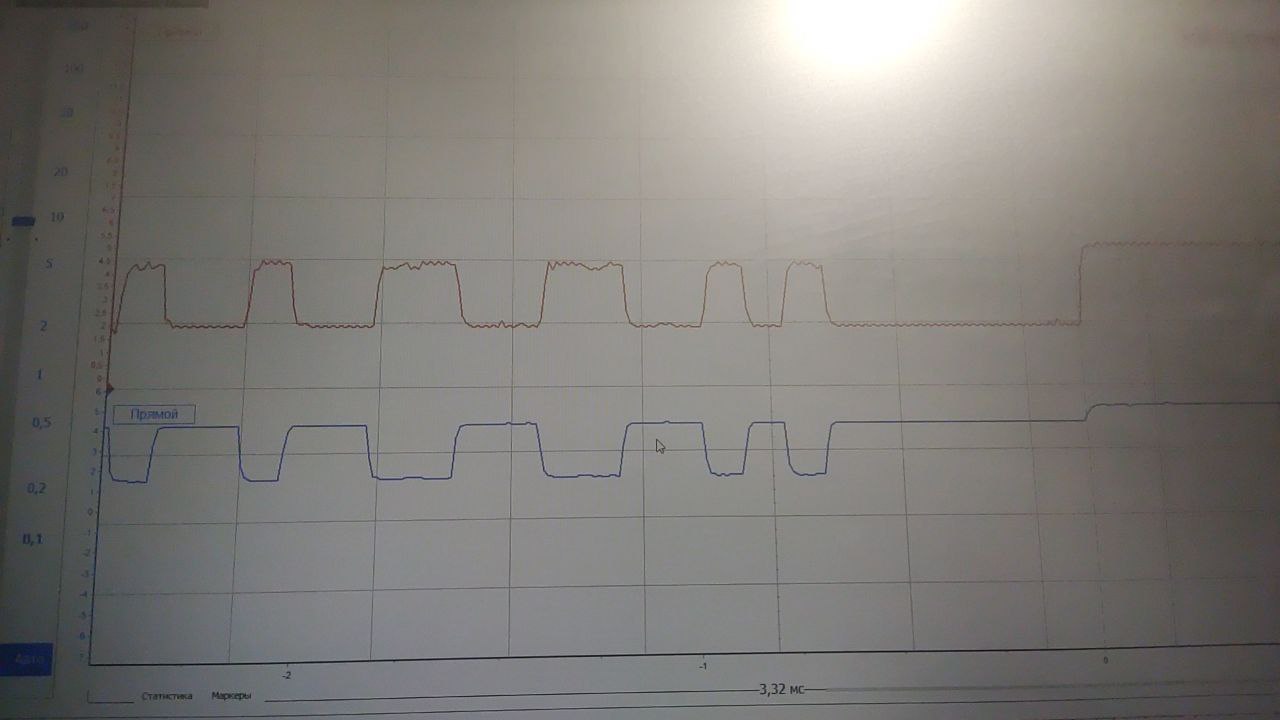

                   На верхнем сигнале борода после достижения уровня похоже отражение из-за плохого терминирования, а на нижнем фронты завалены как от длинной линии



                   • Nick

                     • 03.02 2023 06:49:45

                     Резисторы все перепробовал( мост сопротивлений), линия 15 метров

             • Andrey

               • 03.02 2023 06:54:40

               Проблема не в этих помехах, если толтко там иголок помощнее нету, которых не видно.

               • Yuriy

                 • 03.02 2023 06:54:40

                 в автомобилях по CAN все рулится и ни кто не бздит. Тут тоже, надо просто устранить причину.

                 • Andrey

                   • 03.02 2023 06:55:19

                   CAN немного другое.
