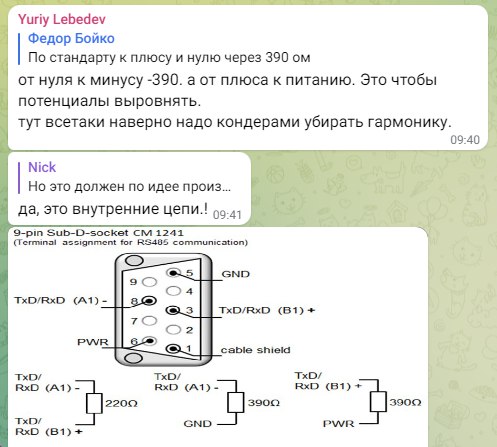

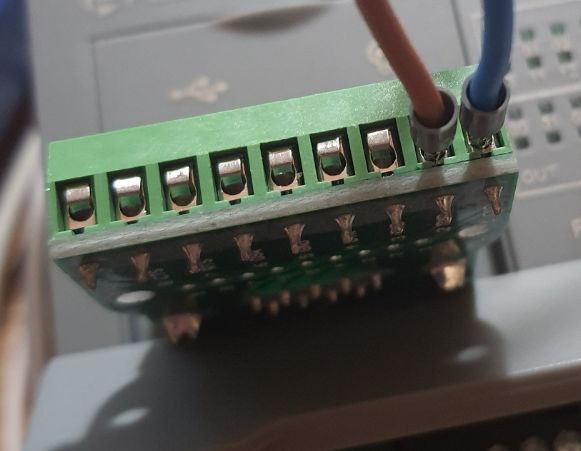

тут после месяца очень сложно искать, поиск дает конечно, но очень много и флуда тоже хватает и главное это у любого дела - цель. При определенном превышении трудоемкости, признаюсь, скисаю вот пример: на то чтоб заработало убил неделю наверное. Оказалось: slave не работает совсем, если не видит нужное терминирование шины
Комментарии: 41
Fedor
Ёмкость в терминировании? Первый раз вижу.
Vyacheslav
Я тоже, но без нее тупик. Долго не мог поверить. Купил, поставил. и ржал минут 30!
Nick
Снабберная цепь
Rashid
https://e2e.ti.com/blogs_/b/analogwire/posts/rs-485-basics-when-termination-is-necessary-and-how-to-do-it-properly
Evgeniy

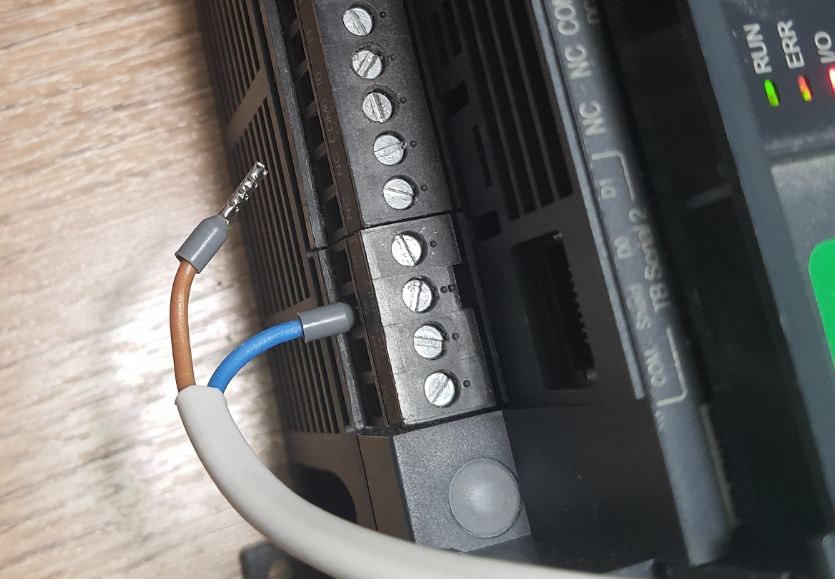

RS485 фантастический интерфейс)) Вчера связывал Modicon M241 с китайским ПЛК, работает на 1 проводе
Andrew
ответвления если делаете, то как можно короче, лучше без них вовсе. беседовал с коллегой опытным, он выдал из опыта, что можно и вообще звезду построить и терминировать каждый лучик, главное, чтобы сильно не просадить шлейф
Nick
Если терминировать каждый лучик , амплитуда сигнала упадёт
Andrew
Ага, это я и подразумевал под просадкой шлейфа
Rashid
А если вообще не терминировать, то работать не будет.
Nick
Будет
Surnina
Всем привет, посоветуете пожалуйста, чем почистить win10 от Troian:Script/Wacatac.H!ml помимо основных действий с удалением темповых данных и антивирусом. Чтоб уж наверняка
Nick
На короткой линии
Evgeniy
Будет И на длинной тоже
Nick
Сколько метров ?
Fedor
Один раз у меня запустилась линия профибаса соединённая в кольцо. Ушла в поле, обошла устройства и вернулась на те же клеммы с которых ушла. Кусок менее 100 метров, скорость не помню, но не менее 1.5 мегабита. Неправильный вопрос. Длинна без скорости обмена бессмысленна.
Vyacheslav
Есть таблица, как нужно?
Evgeniy
У меня тоже есть такой, только Modbus на кольце))
Fedor
Мы потом переделали. Первая ветка в жизни, нихрена не знал, а проектанты хрень нарисовали.
Rashid
Но будут помехи в виде отражения сигнала
Evgeniy
100-200м точно, таких проектов хватает Есть один их самых старых на 500м, обвязаны устройства витой парой
Vyacheslav
Алтивар работал по родному шнурку с ПК, и ОВЕН работал с ПК. Вместе ну никак. Пока Communication manual не выполнил
Evgeniy
Я 9 лет в SE отработал, своих проектов больше 100. Можно сотню часов убить на отладку сети, все сделать идеально с терминаторами, правильеым кабелем и будет не работать, барахлить, терять пакеты и т.д. ставишь развязку и хоть соплей обвяжи, связь стабильная
Rashid
Но ,нужно следовать документации , если говорят ставить, то ставить,а не надеяться на авось...
Rashid
Гальваноразвязка обязательна для rs485, это точно проверено. Без гальваноразвязка брали, подключали к ноутбуку и при подключении питания к ноутбуку связь падала
Vyacheslav
Один мой знакомый, знаток Beckhoff меня уверял, что полярность А и Б не имеют никакого значения. Доводов уверенных не нашел и не стал впадать в спор
Rashid
С гальваноразвязкой стабильно работал
Evgeniy
SE для своего оборудования требует сеть не длиньше 10-15м и 3 проводное подключение
Fedor
Dr web загрузочный диск.
Rashid
Если у вас есть резервная копия (Acronis Backup) и вы уверены,что вирусов нет, то легче форматнуть все и накатить ее. А вообще, если промышленный объект, то лучше закрывать порты USB, или же использовать специальные программы, которые проверяют вашу USB флешку и блокируют все файлы, кроме того, который вы будете использовать, и эта же программа шифрует флешку, чтобы она распознавалась на машине, и затем после использования с помощью этой программы расшифровывает ее.
Surnina
Нет бекапа, сейчас буду лечить при помощи malwarebytes
Alexander
Случаи разные бывают
Fedor
Звезду нельзя. Звезда увеличивает ёмкость шины, а ёмкость зло. Каждый трансивер, каждого устройства рассчитан передавать сигнал с определёнными характеристиками. Это крутизна фронта и уровень. Плюс у транссивера ограничена мощность. На каждом метре кабеля есть потери, у каждого устройства есть входное сопротивление и значит на нём теряется энергия. Отсюда ограничения на количество устройств в сети и длину кабеля. Ёмкость запасает энергию при заряде и отдает при разряде искажая фронты. Хотя это всё написано в нормальных статьях про 485 й интерфейс, но кто их читает..
Evgeniy
Опять же если развязывать ответвления, теоретически можно организовать. Я с 2 развязками пробовал 4 луча, вроде работает но на постоянку никуда такой вариант не ставил
Fedor
И терминаторов произвольного количества и номинала нельзя опять же из-за ограниченной мощности трансиверов. Развязки или повторители?
Evgeniy
Развязки TWDXCAISO Сам SE в рекомендациях допускает ответвление вроде по 5м
Fedor
Вижу они своей терминологии нагородили - tap-off, polarization... Не совсем понимаю как последовательный интерфейс повторить без переизлучения, но откуда тогда ограничение на кабель не длиннее 10 метров на ответвлении после изолятора? Похоже это всё же не совсем повторитель. Пишут, что 1000 метров могут на 9600 максимальный сегмент на модбасе.
Berkeman
Емнип из-за емкости кабеля, падает скорость передачи. То бишь пока емкость кабеля зарядится, проходит некоторое доп время
Evgeniy
По Алтиварам, на них как на большинстве оборудования SE порты не развязанные.При короткой длине сети норм, а вот несколько десятков и уже проблема, помогало включение подтяжки на модиконах М2хх
Evgeniy
Или внешняя гальваническая развязка По терминаторам обычно без разницы, что они есть что их нет
Fedor
Попробую объяснить что есть терминирование. Электрический импульс бежит по проводам и упирается в конец линии, дальше воздух, пластик, резкий переход проводящих свойств. Происходит отражение импульса и он бежит в обратную сторону по пути суммируясь с исходным импульсом и искажая его. Трансивер в устройстве приучен понимать определённые логические уровни как нули и единицы. Если в сигнале из-за наложения появляются провалы или пики там где не надо, то принимается не то и связь падает.
Fedor
Терминирующий резистор имитирует продолжение линии, в нём гасится мощность импульса и предотвращается отражение.
