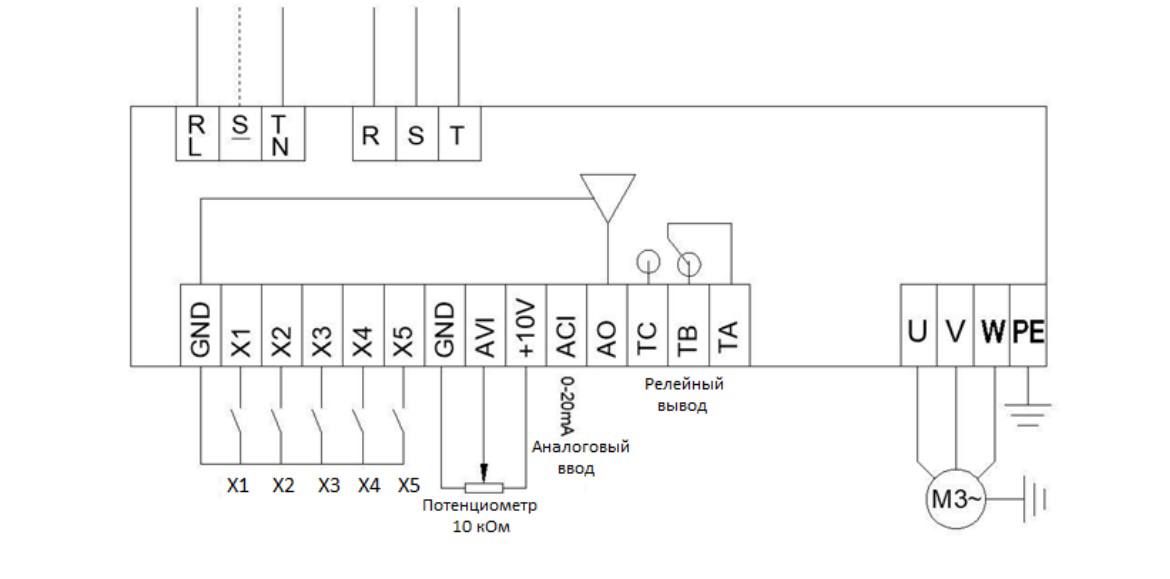

Ребята подскажите пожалуйста. Есть частотник китайский. Вот схема его. (Он на 4-20мА, просто опечатка что 0-20мА, не в этом суть) Задача подключить пассивный аналоговый датчик на 4-20мА, датчик давления(датчик рабочий). Теперь на корпусе не могу найти переключатель I-U. Между ACI и GND нет никакой напрюги (обычно бывает же ~24VDc). Между AVI и GND есть 10 В. Подавал калибратором 4-20 мА - тоже бесполезна. Данные токовой петли смотрю в параметрах на самой ПЧ. Кто может объяснить. Может ПЧ у меня как пассивный? Может мне надо датчик подключить с блоком питания? Если я подал калибратором, это уже как бы считается же типа с бп я подал? Подскажите люди, я правильно рассуждаю???
Комментарии: 20
Fedor
+ на датчик, а его минус на ao? Поверь сначала сколько миллиампер датчик выдаёт. У частотника есть выход 24 вольта?
Dcs
Вот именно нет выхода 24В
Fedor
А чего за пч?
Dcs
Я вместо датчика калибратором токовой петли 4-20мА давал на аналоговый вход, то есть на ACI Да китайский
Alexey
Veichi опять
Fedor
От земли давал?
Dcs
Не понял ваш вопрос
Fedor
Один щуп калибратора на aci, а второй куда?
Dcs
GND
Fedor
Есть ненулевая вероятность отдельной земли Тип пч?
Dcs
Векторный Кажется туда тоже пробывал
Fedor
Название и заказник помогли бы
Alexey
Там вероятно схему с бодуна рисовали раз второй ввод присутствует. Вполне может быть ввод аналоговый один и переключается ток/напряжение, а то что токовый это импульсный
Dcs
Если аналоговый один, должен же быть физический джампер где то. А я никак не могу найти переключатель, если только не разобрать частотник)))
Sergey
Источник питания в схеме и инструкции отсутствует.очевидно входу нужно внешнее питание Калибратор в активном режиме работал?или просто нагрузкой сидел?
Dcs
Калибратор использовал овеновский рзу 420. Использовал режим внутреннего питания
Fedor

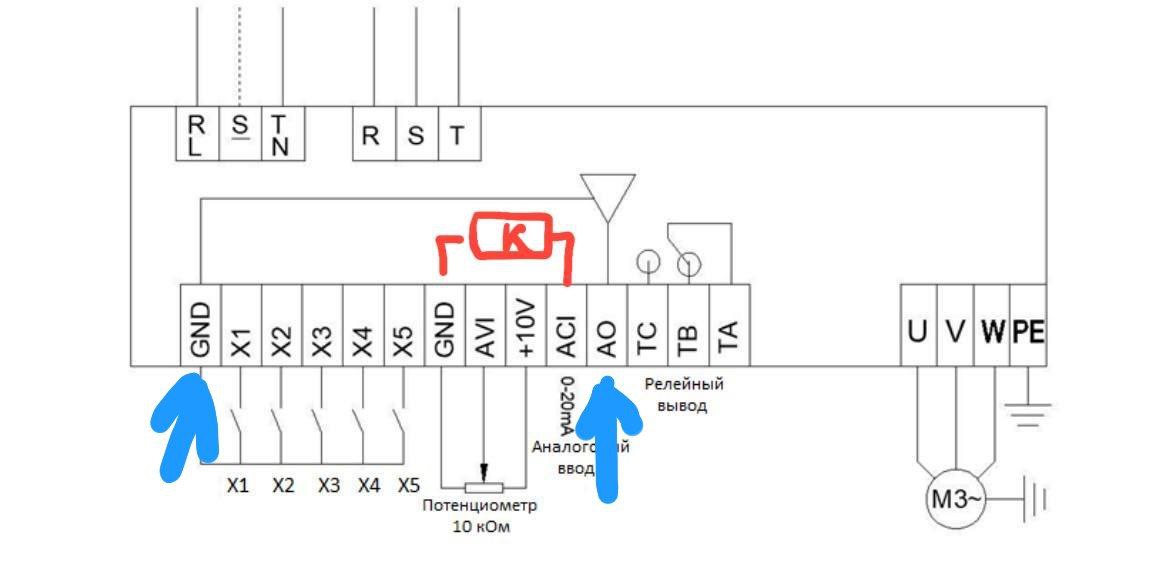

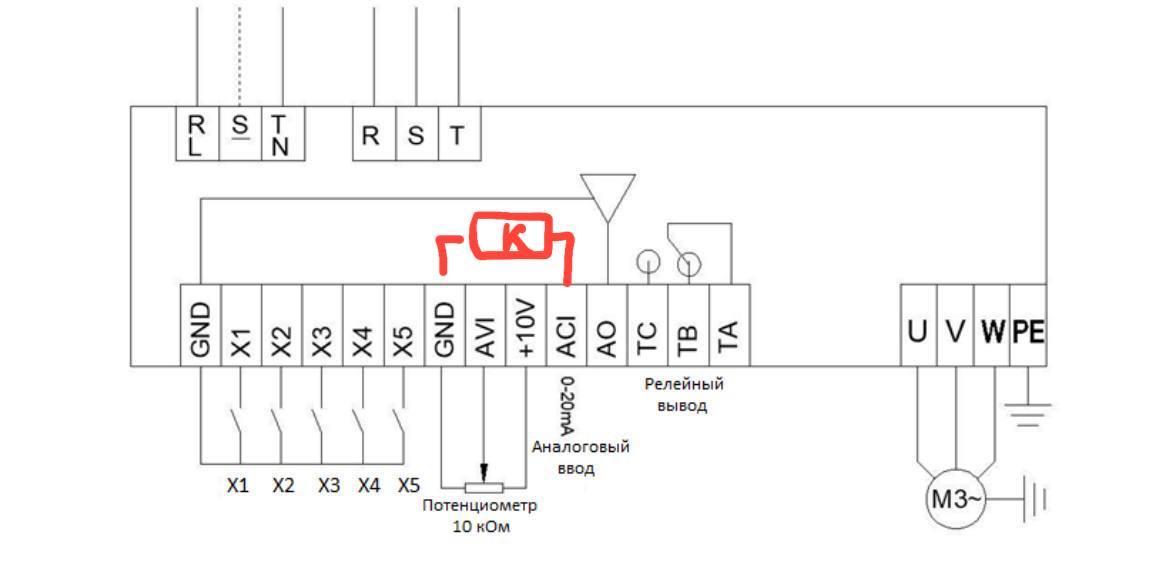

Просто килоомный резистор между +10 и aci даст 10ма.
Sergey
Частотник новый?может вход банально сгорел?
Dcs
Да абсолютно нулевый
