Комментарии: 45

1. Vyacheslav

   • 31.03 2023 03:08:37

   Боюсь что ничего путного из этой идеи не получится. В вольтах выход с тензодатчика очень слабенький 0 до 20 мВ. Любой радио в линии и вы будете измерять не вес, а атмосферу. К модулям измеряющим тензо должны прописываться кабели и предельные расстояния. По моей практике это 3 - 5м

   • Alexey

     • 31.03 2023 05:53:58

     АСУТП металлургического завода. Десятки весовых платформ на датчика CAS. Везде были кабели больше 20 метров до 50-80 и прекрасно работало

2. Nikita

   • 31.03 2023 03:12:58

   можно, но возле тензодатчиков необходимо поставить удаленный ввод вывод. витая пара поможет его соединить с центральными ПЛК

   • Vyacheslav

     • 31.03 2023 03:14:12

     https://download.schneider-electric.com/files?p_enDocType=Product+Data+Sheet&p_File_Name=SF3PY32003_DATASHEET_WW_en-GB.pdf&p_Doc_Ref=SF3PY32003_DATASHEET Пример типового кабеля. 3м! https://fast-project.ru/upload/iblock/93e/xw4v3562dtxg22v862xvky553cs6lgjr.png

     • Noname

       • 31.03 2023 03:35:53

       От тензодатчиков до соединительной коробки 3-5 метров. От плк до соединительной коробки тоже 3-5 метров, общая максимальная длина 10 метров, я правильно понял?

       • Vyacheslav

         • 31.03 2023 04:19:26

         С такими типами датиков работал редко. В основном это было проектное решение, а оно основывалось на предполагаемых решениях от производителя. Как простой совет скачать на сайте ОВЕН их док по тензометрическому модулю, раздел соединения

         • Romanetz

           • 31.03 2023 04:31:55

           Только модуля их не берите весовые, то ещё гавно. У них очень оригинальное понимание, как модбас работает

           • Pavel

             • 31.03 2023 04:44:42

             А можно поподробнее про модули для тензодатчиков Овен. Планировал тоже их применить. Что в них не так?

             • Evgeniy

               • 31.03 2023 04:45:30

               4 канальные - 3 измерения в сек, для динамических задач не подходят

               • Nick

                 • 31.03 2023 04:46:31

                 https://www.osatec.ru/catalog/programmiruemie-controlleri/promishlenniy-kontroller-chgp-rt/ видел кто ?

             • Romanetz

               • 31.03 2023 04:50:45

               Во-первых, он тормозной. Во-вторых, он зачем-то занимает 32 адреса на модбасе У "мозгов" скан 50 мсек

               • Pavel

                 • 31.03 2023 04:53:59

                 Для медленных задач получается подойдёт, а вот про "занимает 32 адреса" не совсем понятно. К нему можно обратиться по любому из адресов 1...32?

                 • Vyacheslav

                   • 31.03 2023 04:54:03

                   В любом случае скорость штука относительная. Даже стрелочные весы как груз поставите, не сразу успокоятся

                   • Romanetz

                     • 31.03 2023 04:55:33

                     А вы не ждите, есть методы ЦОС для этого

                     • Anton

                       • 31.03 2023 05:12:35

                       они же айтишнички. берут пять измерений за секунду и считают среднее.

                       • Romanetz

                         • 31.03 2023 05:13:21

                         кто "они"?

                         • Anton

                           • 31.03 2023 05:15:13

                           те

                           • Alexander

                             • 31.03 2023 05:26:05

                             киборги?

                             • Yuriy

                               • 31.03 2023 05:27:03

                               На Овен ПР можно станок собрать, а тут позиционер, который просто получает уставку по сигналу 0-10в, сравнивает её с потенциометром и крутит мотор в ту или иную сторону. Всё)) Овен 10к, Позиционер 70к))

                               • Yuriy

                                 • 31.03 2023 05:29:34

                                 Так и надо было сразу сказать, что делаем на Овен за 10к половина от сэкомленных 60к мои

                                 • Vyacheslav

                                   • 31.03 2023 05:48:45

                                   Попробуйте представить, что бывают такие задачи, когда ты работаешь, при этом еще оборудование на свои закупаешь. Представили?

                                   • Yuriy

                                     • 31.03 2023 05:51:18

                                     И что?

                               • Romanetz

                                 • 31.03 2023 05:54:16

                                 что собрать? станок?

                             • Anton

                               • 31.03 2023 05:31:21

                               заполонили!

             • Mihail

               • 31.03 2023 04:59:36

               Тензо модуль от овен лучше брать на 1 датчик. Ведет себя на много лучше. Регистр веса 70. А то овен не знает))))

               • Yuriy

                 • 31.03 2023 05:00:05

                 Овно ставят для неответственных применений, где и без него всё прекрасно работает )

                 • Vyacheslav

                   • 31.03 2023 05:04:39

                   Встречал ОВЕН на АЭС, управление крановыми балками. Это безответственное применение?

                   • Yuriy

                     • 31.03 2023 05:05:16

                     Конечно. Безответственное применение горепроектантами

                   • Kirill

                     • 31.03 2023 06:39:06

                     Вроде бы icpdas Совершенно безответственное! Со стороны проектировщиков))))

                     • Anonim

                       • 31.03 2023 06:40:50

                       Надеюсь, не на Курчатовской АЭС. Может исп. как погрузчик металлолома?

                       • Kirill

                         • 31.03 2023 06:41:24

                         К сожалению наверное на ней, а на станцию замещения так вообще ссыкотно... Там то ее по российски строят...

                   • Romanetz

                     • 31.03 2023 15:43:45

                     Если бы он в управлении реактора был, можно было б восхититься. А чем кран-балка именно на АЭС так отличилась?

               • Rustem

                 • 31.03 2023 10:30:30

                 я такие пользую - норм. Там где это хватает - нормальный прибор. Единственное забираю с него мВ и сам обрабатываю в ПЛК, и калибрую там же.

                 • Davydov

                   • 31.03 2023 10:30:55

                   Нажми эти стрелки во! вроде оно, то что надо...



           • Vyacheslav

             • 31.03 2023 04:49:35

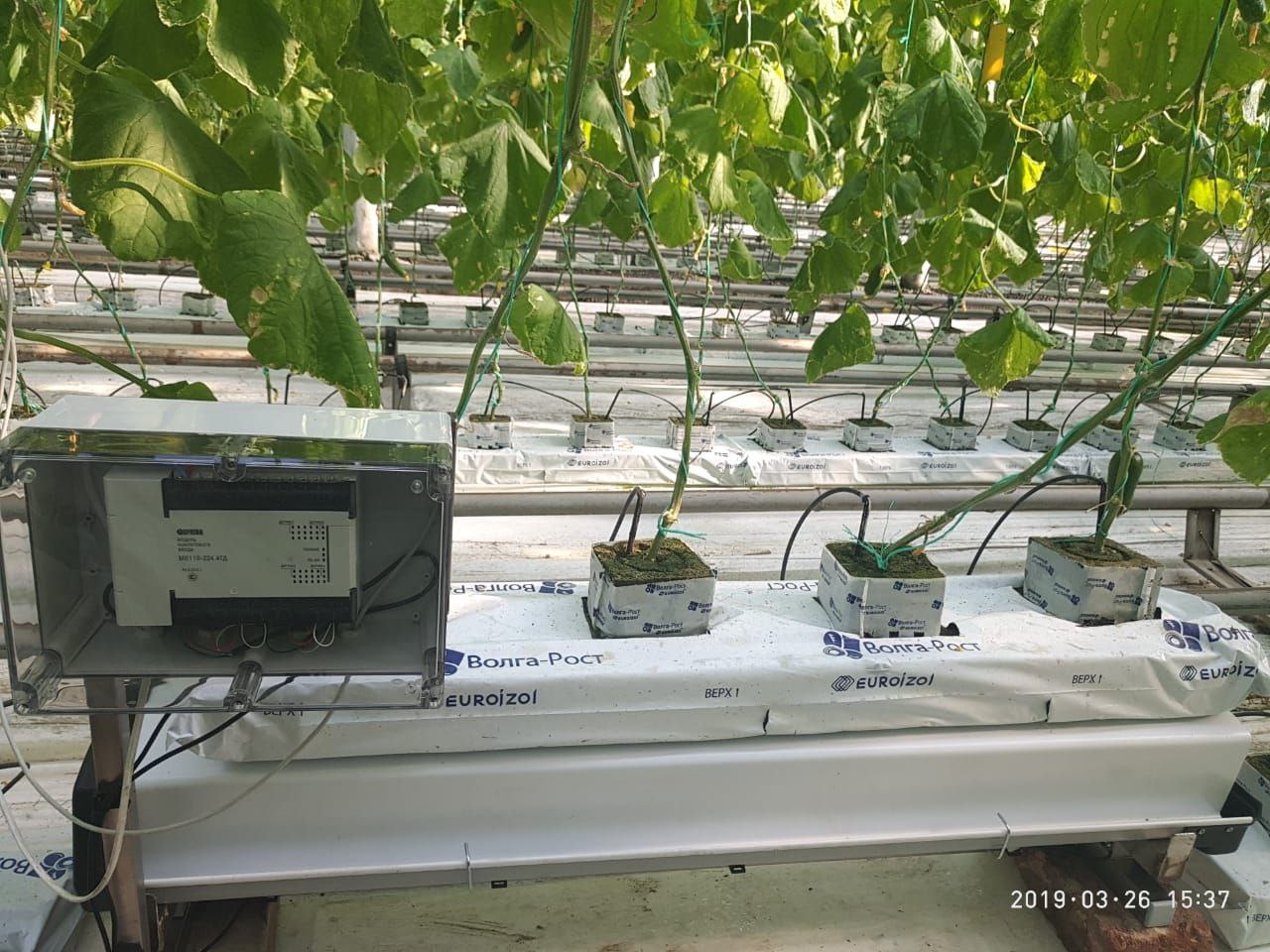

             ОВЕН он один, но у всех он по разному заходит. Теплицы, капельный полив на них делали



3. Nikita

   • 31.03 2023 03:58:18

   https://www.crevis.ru/catalog/remote_io/analog_input/GT-3102/

4. Fedor

   • 31.03 2023 06:18:57

   А что за тип тензодатчиков? Какая ситуация по помехам? В принципе 6ти проводное подключение и правильное экранирование позволяют достаточно длинные трассы использовать.

   • Anonim

     • 31.03 2023 06:22:25

     Да После 50м мне страшно становится. Лучше удаленнку добавить, либо 4-20.

     • Romanetz

       • 31.03 2023 06:22:49

       а, ещё и запитка и измерение питания моста разными проводами....

       • Anonim

         • 31.03 2023 06:23:30

         Нет, одним 6-ти проводным, экранированным

         • Romanetz

           • 31.03 2023 06:23:45

           я про цепи

       • Fedor

         • 31.03 2023 06:23:58

         Это если мост... А бывает нет моста.

         • Romanetz

           • 31.03 2023 06:24:16

           а куды тогда 6 проводов, если нет моста?

           • Anton

             • 31.03 2023 06:25:01

             туда же. два питания, два измерения, два компенсации как в градусниках

           • Fedor

             • 31.03 2023 06:28:28

             А если нет моста, то там смотреть надо схему. Существуют различные способы измерения деформаций: тензорезистивный, пьезорезистивный, оптико-поляризационный, волоконно-оптический, и механический - простое считывание показаний с линейки механического тензодатчика. Каждый из этих способов дал название виду тензодатчика. Цитата. У абб ещё какой-то затейливый был. Забыл как называется.
